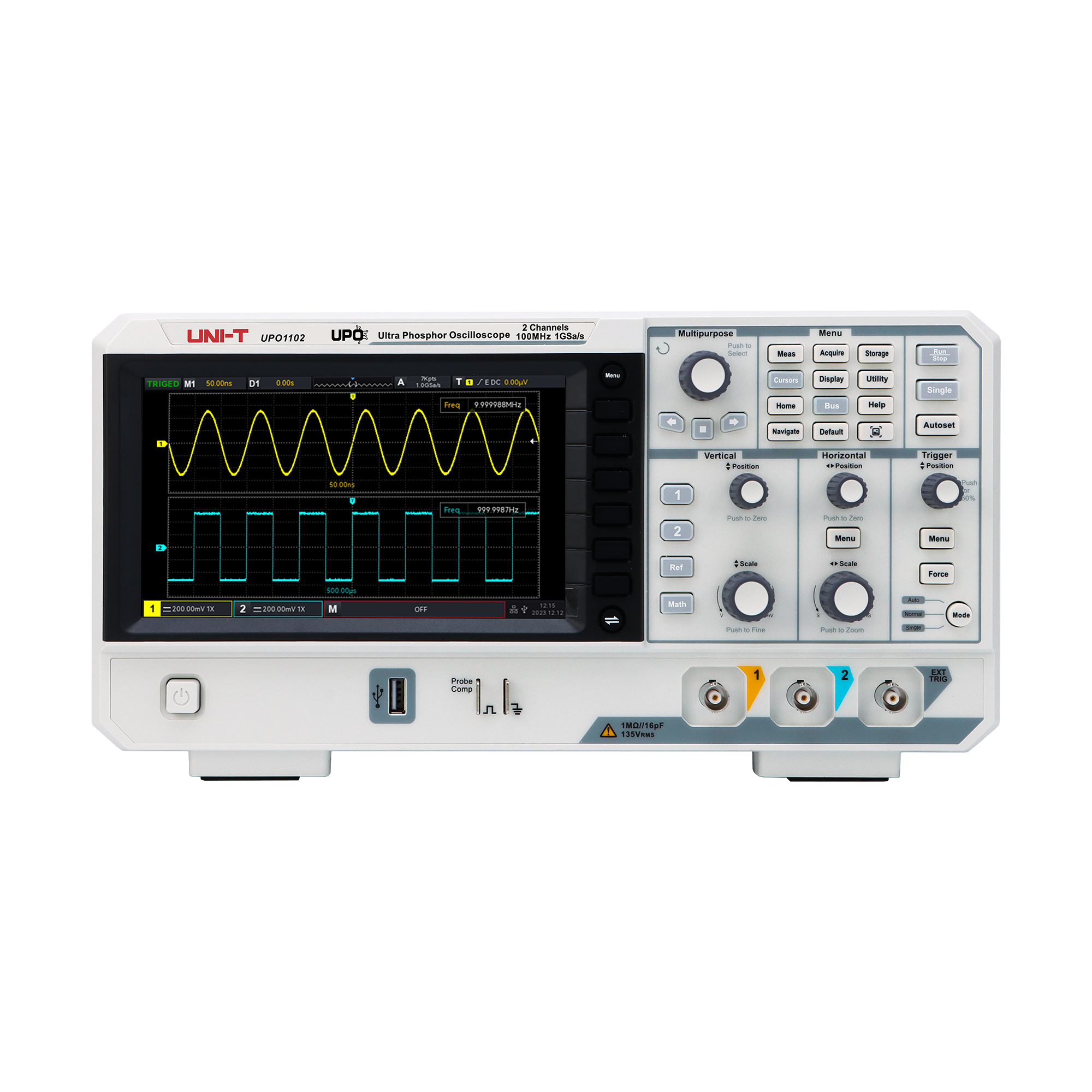

Digitálny osciloskop Uni-T UPO1102 100 MHz, 2-kanálový, 1 GS/s L-MIE0525

Podrobný popis

Digitálny osciloskop pre presné meranie priebehov

Uni-T UPO1102 je 2-kanálový digitálny osciloskop s analógovým pásmom 100 MHz a vzorkovaním 1 GS/s. Je určený na presnú diagnostiku elektronických obvodov, kde oceníte rýchle zachytávanie signálov, prehľadný 7" displej a bohaté možnosti merania aj spúšťania.

• 2 kanály pre pohodlné porovnávanie signálov
• Analógové pásmo 100 MHz pre bežné servisné a vývojové úlohy
• Vzorkovacia frekvencia 1 GS/s pre detailné zobrazenie priebehov
• Rýchlosť zachytávania až 500 000 priebehov za sekundu
• Veľká pamäť 56 Mpts na 1 kanál pre dlhšie záznamy
• Prehľadný 7" TFT LCD displej s rozlíšením 800 × 480 px

Hlavné výhody a funkcie

Model UPO1102 ponúka široké možnosti práce so signálom vrátane matematických operácií, FFT analýzy a dekódovania sériových zberníc. V praxi to znamená rýchlejšie odhalenie porúch, lepšiu analýzu priebehov a pohodlnejšie vyhodnocovanie meraní.

• Automatické meranie 27 parametrov vrátane frekvencie, RMS, špička-špička či času nábehu
• Súčasné zobrazenie až 5 výsledkov merania
• Štatistiky merania: priemer, maximum, minimum, smerodajná odchýlka a číslo merania
• Dekódovanie zberníc RS232/UART a I2C
• Rozsiahle možnosti spúšťania vrátane hrany, šírky impulzu, okna, videa či kódu
• Rozhrania USB Host, USB Device, LAN, EXT Trig a AUX

Použitie a kompatibilita

Osciloskop je vhodný do servisných dielní, laboratórií, vývoja elektroniky aj školských pracovísk. Uplatní sa pri kontrole analógových aj digitálnych signálov, ladení obvodov a overovaní komunikácie na sériových zberniciach.

• Meranie a diagnostika elektronických obvodov
• Kontrola priebehov v servisnej a vývojovej praxi
• Analýza komunikácie na zberniciach RS232/UART a I2C
• Vhodný pre technikov, servisných pracovníkov aj vývojárov

Technické parametre

• Analógové pásmo: 100 MHz
• Čas nábehu: ? 3,5 ns
• Počet kanálov: 2
• Vzorkovacia frekvencia: 1 GS/s
• Hĺbka pamäte: 56 Mpts (1 kanál)
• Rýchlosť zachytávania priebehu: 500 000 wfms/s
• Časová základňa: 5 ns/div až 50 s/div
• Vstupná impedancia: (1 M? ±2 %) || (20 pF ±3 pF)
• Vertikálna citlivosť: 1 mV/div až 20 V/div (1 M?)
• Presnosť zosilnenia signálu: ? ±3 %
• Záznam priebehov: 120 000 snímok
• Spôsoby spúšťania: hrana, šírka impulzu, runt, okno, N-hrana, oneskorenie, timeout, trvanie, setup/hold, sklon, video, kód
• Dekódovanie sériových zberníc: RS232/UART, I2C
• Matematické operácie s priebehmi: A+B, A-B, AxB, A/B, FFT, logické operácie, pokročilé
• Zobrazenie výsledkov: až 5 výsledkov súčasne
• Štatistiky merania: priemer, maximum, minimum, smerodajná odchýlka, číslo merania
• Časové okno: 6 bitov
• Rozhrania: USB Host, USB Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)
• Napájanie: 100–240 V AC, 50/60 Hz
• Displej: 7" TFT LCD, WVGA (800 × 480 px)
• Hmotnosť: 2,5 kg
• Rozmery: 336 × 164 × 105 mm
