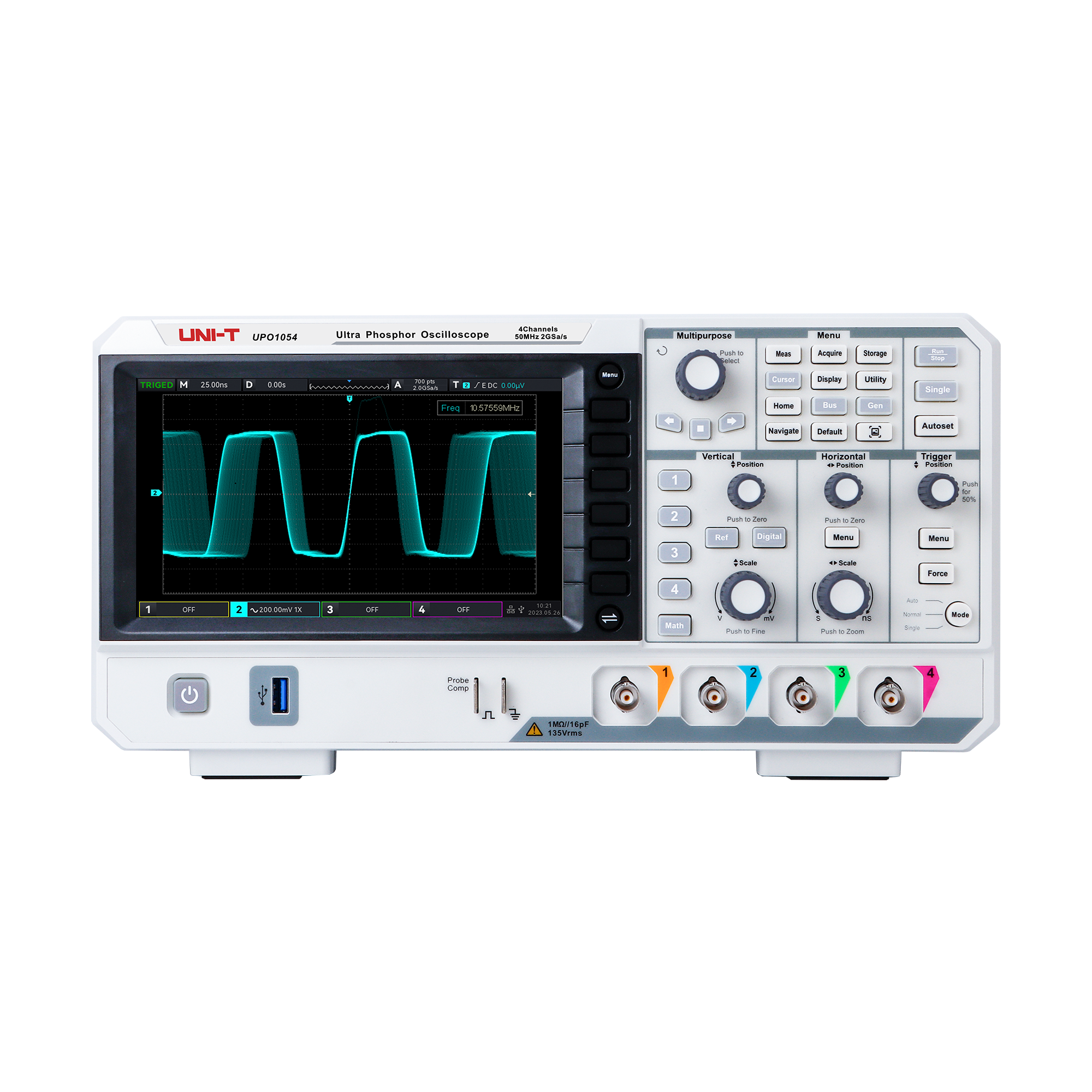

Digitálny 4-kanálový osciloskop Uni-T UPO1054 50 MHz 1 GS/s L-MIE0522

Podrobný popis

Digitálny osciloskop pre presné meranie priebehov

Uni-T UPO1054 je 4-kanálový digitálny osciloskop určený na detailnú analýzu elektrických signálov v servise, vývoji aj pri výučbe. Ponúka šírku pásma 50 MHz, vzorkovaciu frekvenciu 1 GS/s a veľkú pamäť 56 Mpts na kanál, takže zachytí aj rýchle zmeny priebehov a poskytne prehľadné meranie aj pri náročnejších úlohách.

• 4 kanály na pohodlné porovnávanie viacerých signálov naraz
• Šírka pásma 50 MHz a čas nábehu do 7 ns pre spoľahlivú diagnostiku
• Vzorkovanie 1 GS/s pre presnejšie zachytenie priebehov
• Pamäť 56 Mpts na 1 kanál pre dlhšie záznamy a detailnejšiu analýzu

Hlavné výhody pri každodennom používaní

Osciloskop ponúka rýchle zobrazenie priebehov s rýchlosťou zachytávania až 500 000 wfms/s a záznam až 120 000 snímok. Praktické spúšťacie režimy, viacero matematických operácií nad priebehmi a automatické meranie 27 parametrov zjednodušujú odhalenie porúch aj porovnávanie signálov. Pre pohodlnú prácu je k dispozícii 7" TFT LCD displej s rozlíšením 800 × 480 px.

• Rýchle zachytávanie priebehov až 500 000 wfms/s
• Automatické meranie 27 parametrov vrátane frekvencie, amplitúdy a času nábehu
• Viacero režimov spúšťania vrátane hrany, impulzu, okna, videa či kódu
• Prehľadné výsledky s možnosťou zobraziť 5 výsledkov naraz
• Funkcie ako FFT, logické operácie a dekódovanie RS232/UART a I2C

Použitie a kompatibilita

Tento osciloskop je vhodný na servisnú diagnostiku, laboratórne merania, kontrolu elektronických obvodov aj vývojové práce. Vďaka rozhraniam USB Host, USB Device, LAN, EXT Trig a AUX sa jednoducho pripojí k ďalším zariadeniam a uľahčí záznam, prenos aj vyhodnocovanie nameraných dát.

• Vhodný na servis, laboratórium, školenia aj vývoj elektroniky
• Rozhrania USB Host, USB Device a LAN pre prácu s dátami a pripojenie do siete
• Vstup EXT Trig a AUX s funkciami Trig Out, Pass/Fail a DVM
• Dekódovanie sériových zberníc RS232/UART a I2C pre diagnostiku komunikácie

Technické parametre

• Šírka analógového pásma: 50 MHz
• Čas nábehu: ? 7 ns
• Počet kanálov: 4
• Vzorkovacia frekvencia: 1 GS/s
• Hĺbka pamäte: 56 Mpts (1 kanál)
• Rýchlosť zachytávania priebehov: 500 000 wfms/s
• Časová základňa: 5 ns/div až 50 s/div
• Vstupná impedancia: (1 M? ±2 %) || (20 pF ±3 pF)
• Citlivosť vertikálneho odchýlenia: 1 mV/div až 20 V/div (1 M?)
• Presnosť zosilnenia signálu: ? ±3 %
• Záznam priebehov: 120 000 snímok
• Spúšťacie režimy: hrana, šírka impulzu, runt, okno, N-hrana, oneskorenie, časový limit, trvanie, setup/hold, svah, video, kód
• Dekódovanie sériových zberníc: RS232/UART, I2C
• Operácie na priebehoch: A+B, A-B, A×B, A/B, FFT, logické operácie, pokročilé
• Automatické meranie: 27 parametrov
• Zobrazenie výsledkov: 5 výsledkov naraz
• Štatistiky meraní: priemer, maximum, minimum, štandardná odchýlka, číslo merania
• Frekvenčné okno: 6 bitov
• Rozhrania: USB Host, USB Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)
• Napájanie: 100 V až 240 V AC, 50/60 Hz
• Displej: 7" TFT LCD, WVGA (800 × 480 px)
• Hmotnosť: 2,45 kg
• Rozmery: 336 × 170 × 110 mm
