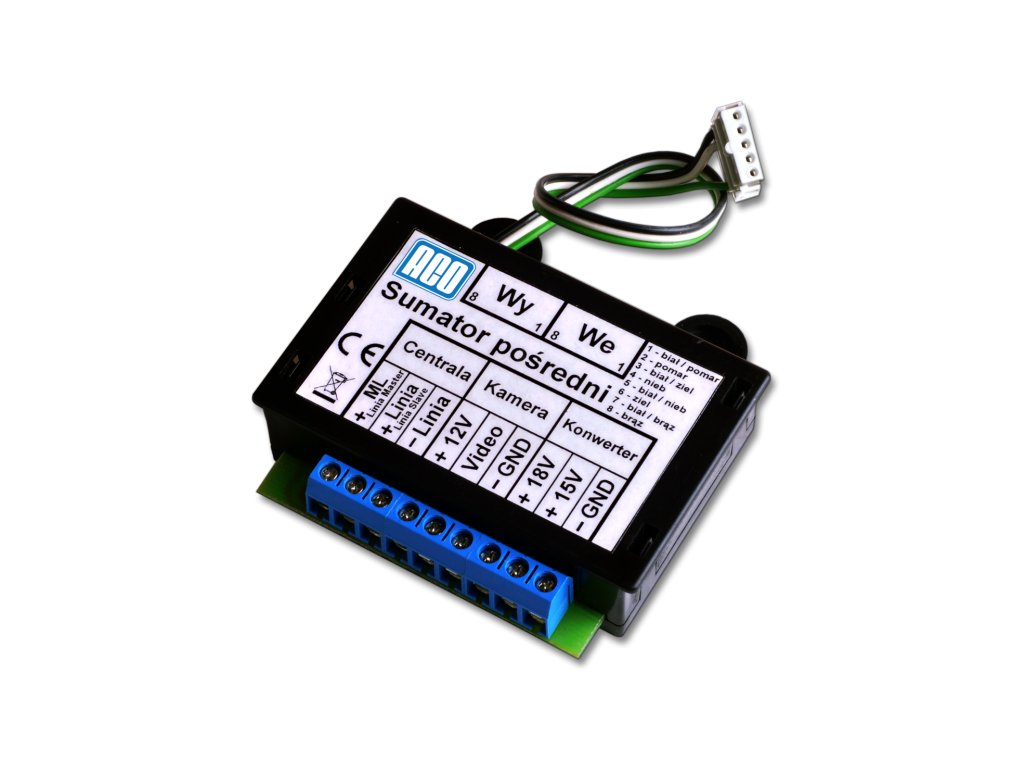

CDNVSp - Slučovací medzičlánok Slave pre systém CDNV - ACO

Podrobný popis

Charakteristika produktu

CDNVSp - Medzisúčet Slave pre systém CDNV

• Typ inštalácie: Digitálny - krútená dvojlinka cat. 5e alebo 6

• Napájanie: 15V DC / 50mA

• Spotreba energie v pohotovostnom režime: 0W

• Výstupy:
  • 1 x zásuvka RJ45 (výstup video zbernice)

  • 1 x konektor EXTMOD (pripojenie k ústredni/panelu)

  • Skrutkové svorkovnice ARK:
    • Pripojenie audio linky z predchádzajúcej ústredne/panelu (konektor „ML”)

• Vstupy:
  • 1 x zásuvka RJ45 (vstup video zbernice)

  • Skrutkové svorkovnice ARK:
    • Pripojenie audio linky z ústredne/panelu

    • Pripojenie kamery zabudovanej v paneli alebo modulu CDNVK (75?/1Vp-p, napájanie 12V)

    • Pripojenie napájania
• Vlastnosti:
  • Používaný v ústredniach série CDNP typu Slave s modulom CDNVK

  • Používaný v paneloch Inspiro video Slave

  • Používaný v paneloch Familio P s externou kamerou

  • Zavádza do zbernice systému: napájanie, videosignál a audio linku

  • Vyvádza zo zbernice signál audio linky z predchádzajúcej ústredne/panelu (konektor „ML”)

Popis produktu

Medzisúčet CDNVSp rozširuje existujúcu zbernicu digitálneho video systému. Slúži na pripojenie kamerového modulu, panela a napájacieho zdroja pri ústredniach CDNP a Inspiro typu Slave a Familio P s externou kamerou. V vybraných kompatibilných modeloch zariadení je možná inštalácia zosilňovača priamo do rámu alebo krabice. Existuje možnosť vzdialenia zosilňovača od panela použitím modulu ARK-RS.

Rozmery

70,5 x 71 x 19,5mm
