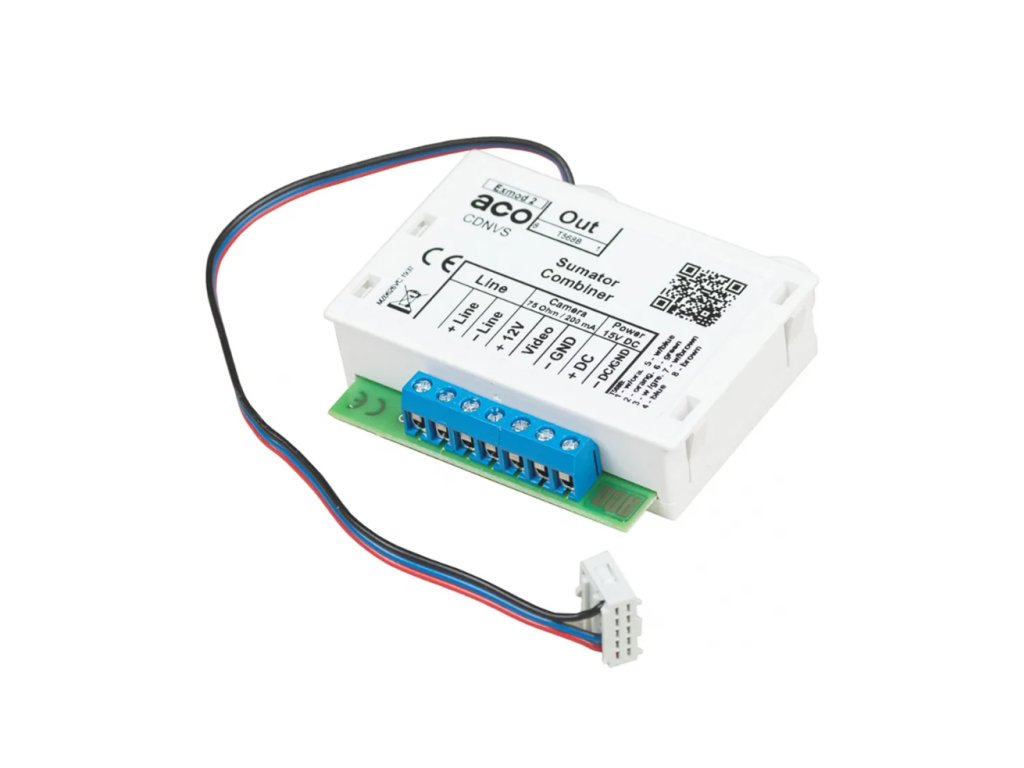

CDNVS - Video sumátor - ACO

CDNVS značky ACO je sumátor, ktorý spúšťa zbernicu digitálneho video systému. Slúži na pripojenie modulovej kamery, panelu a napájacieho zdroja. Používa sa pri centrálach CDNP a Inspiro typu Master a Familio P s externou kamerou. V vybraných kompatibilných modeloch zariadení je možné montovať sumátor priamo do rámu alebo krabice. Existuje možnosť vzdialenia sumátora od panelu pomocou modulu ARK-RS.

Technické parametre:

• Vyhotovenie: Kryt ABS
• Typ inštalácie Digitálny: krútená dvojlinka kat. 5e alebo 6
• Napájanie: 15VDC / 35 mA
• Výstupy: 1 x zásuvka RJ45 (výstup video zbernice), 1 x konektor EXTMOD (pripojenie centrál/panelu)
• Vstupy: Skrutkové konektory ARK– pripojenie audio linky z centrál/panelu
  – pripojenie vstavanej kamery v paneli alebo modulu CDNVK (75?/1Vp-p,napájanie 12V)
  – pripojenie napájania
• Vlastnosti: prevádza analógový PAL signál z kamery na diferenciálny signál
  – použitý v centrálach série CDNP s modulom CDNVK – spúšťa zbernicu video systému
  – použitý v paneloch Inspiro
  – použitý v paneloch Familio P s externou kamerou
  – zavádza do zbernice systému: napájanie, diferenciálny videosignál a audiolinku
• Spotreba energie v pohotovostnom režime: ~0,5W
• Rozmery: 70,5x71x19,5mm
