Podrobný popis

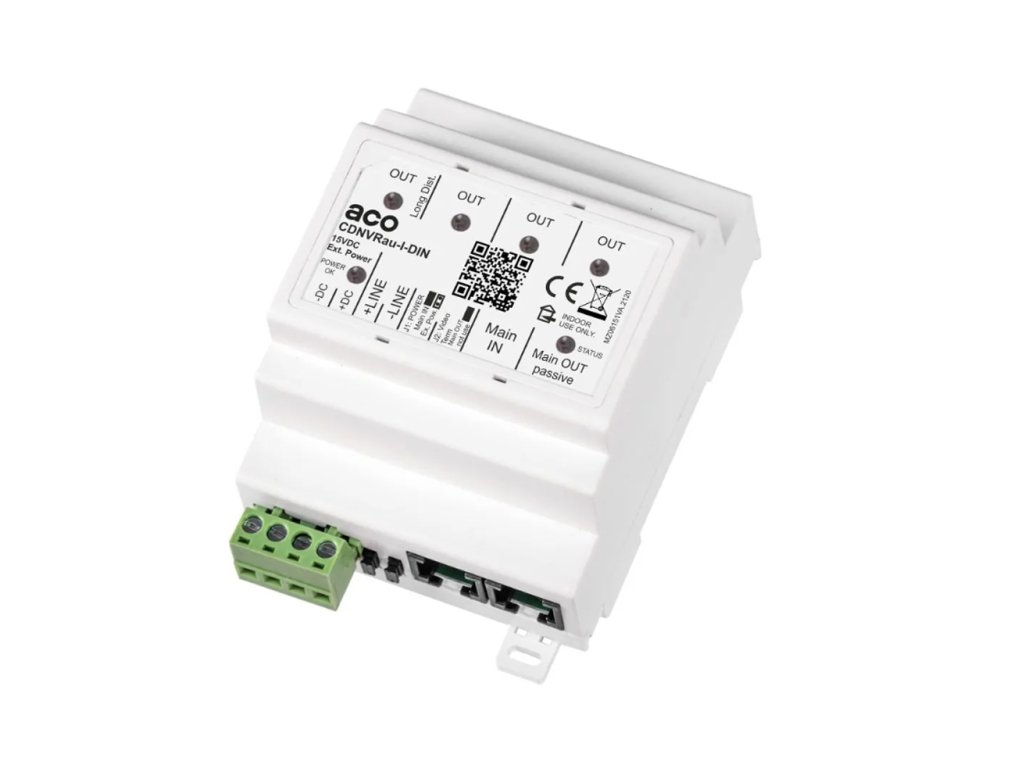

CDNVRau-I-DIN - Aktívny video rozdeľovač na DIN lištu - ACO

CDNVRau-I-DIN je aktívny rozdeľovač pre videovrátniky Aco pracujúci v systéme P, určený na montáž na DIN lištu. Umožňuje rozdelenie audio a video signálov a napájania (tzv. magistrály) na štyri aktívne výstupy (zabudované video zosilňovače) a jeden pasívny výstup (bez zosilňovača). Jeho osobitnou vlastnosťou je inteligentné monitorovanie stavov vstupov a výstupov (správnosť napätia, skraty, atď.). V prípade zistenia nesprávnych stavov, napr. v dôsledku skratu v miestnosti, rozdeľovač odpojí každý aktívny výstup od systému domofónu, vďaka čomu je odpojený len jeden miestny okruh, a celý systém domofónu môže pracovať bez problémov ďalej. Po ukončení skratu rozdeľovač automaticky znova pripojí odpojený výstup. Stav každého výstupu a vstupu je nezávisle kontrolovaný a signalizovaný individuálnymi LED diódami, ktoré blikajúcimi kódmi dokážu naznačiť, aký typ poruchy nastal (uľahčuje to diagnostiku problémov v prevádzke celého systému domofónu).K rozdeľovaču je možné priamo pripojiť až 5 video prijímačov na vzdialenosť max. 70m (pri vhodnom počte napájačov; pri vhodnej konfigurácii systému je možné dosiahnuť väčšiu vzdialenosť). Je určený na montáž na DIN lištu (zaberá šírku 4 modulov DIN) alebo na omietku. Spolupracuje so zariadeniami značky ACO
pracujúcimi v systémoch P, či už video alebo audio.

Technické parametre:

• Vyhotovenie: Kryt z ABS
• Rozmery: 91,1x71x59,2 (4 moduly DIN)
• Spôsob montáže: DIN lišta alebo na omietku
• Výstupy: Konektor RJ45 (5 x magistrála: video, linka, napájanie):
  – 4 x aktívne výstupy (zosilňovače); maximálne zaťaženie do 0,7A
  – 1 x pasívny výstup (bez zosilňovača)
• Skrutkové konektory ARK:
  – pripojenie signálu linky (audio prijímače)
• Vstupy: Konektor RJ45 (magistrála: video, linka, napájanie):
  – 1 x hlavný vstup
• Skrutkové konektory ARK: pripojenie dodatočného napájania
• Vlastnosti: pripojenie až 5 prijímačov
• Vzdialenosť k prijímaču: do 70 m (pri vhodnom počte napájačov)
• Typ inštalácie Digitálny: skrutkovacia cat. 5e alebo 6
• Napájanie: 15VDC / 60 mA
• Spotreba energie v pohotovostnom režime: ~0,9W
• Rozmery: 91,1x71x59,2 (4 moduly DIN)
