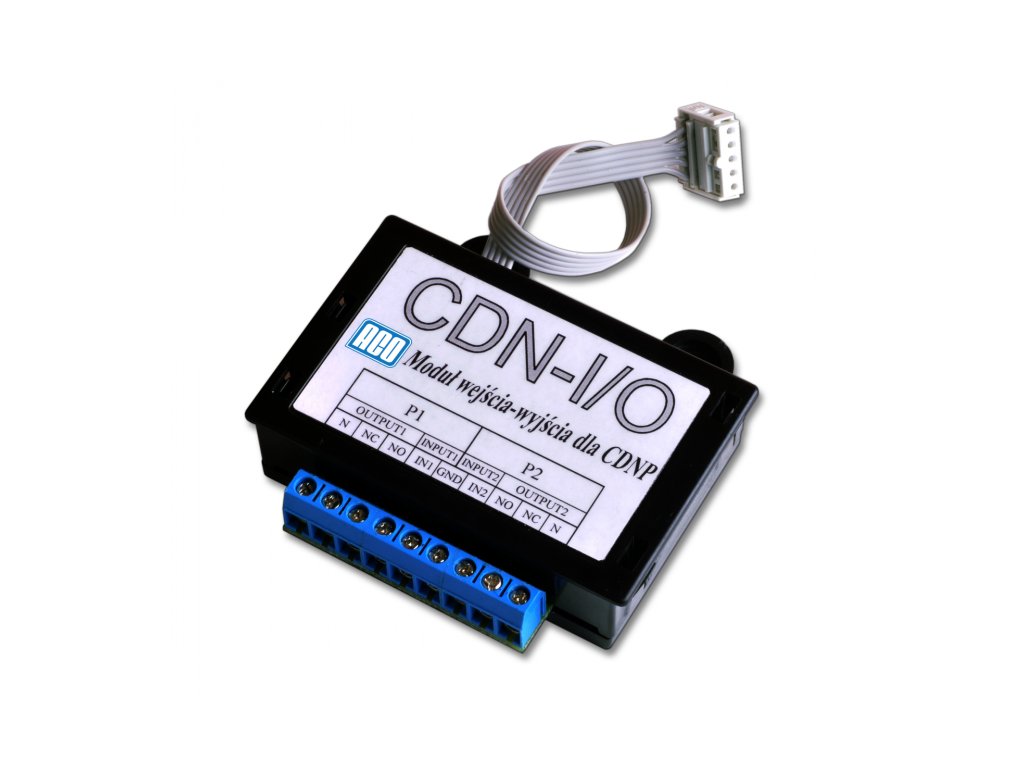

CDN-I/O - Modul relé ďalších vstupov a výstupov pre CDNP alebo INSPIRO - ACO

Podrobný popis

Charakteristika produktu

CDN-I/O - Reléový modul dodatočných vstupov a výstupov pre CDNP alebo INSPIRO - ACO

• Modul rozšírenia pre ovládanie domácej automatizácie a externých zariadení
• Kryt z ABS plastu
• Max. počet účastníkov 255
• Spotreba energie v pohotovostnom režime ~ 0,14W
• Napájanie Z ústredne/panelu (15V DC / 80mA)
• Výstupy - skrutkové spoje ARK:
  • 2 x NO/NC reléové, max. 2A, 30VDC
  • 1 x konektor EXTMOD (pripojenie ústredne/panelu)
• Vstupy - skrutkové spoje ARK: - 2 x slúčené (NO)
• Vlastnosti:
  • Každý vstup a výstup je možné programovať nezávisle:
    • typ funkcie
    • čas reakcie výstupu
  • Funkcie vstupov:
    • priame spustenie elektromagnetického zámku (pripojeného k ústredni/panelu)
    • volanie do vybraného bytu
  • Funkcie výstupov:
    • zapnutie výstupu po skratovaní kontaktov vstupu
    • zapnutie výstupu súčasne s aktiváciou elektromagnetického zámku (pripojeného k ústredni/panelu)
    • zapnutie výstupu po stlačení tlačidla F2 na prijímači alebo po zadaní štvormiestneho kódu bytu predchádzajúceho dvojitým kľúčom
    • zapnutie výstupu bez aktívneho spojenia
    • zapnutie výstupu po stlačení akéhokoľvek tlačidla na ústredni/paneli alebo vybranom dodatočnom module
• Príklad použitia:
  • umožňuje ovládanie domácej automatizácie: napr. garážovej brány, závory, osvetlenia, roliet
  • umožňuje zapnutie svetla po stlačení akéhokoľvek tlačidla na klávesnici ústredne/panelu (alebo automaticky pri otváraní dverí)
  • kompatibilný so všetkými digitálnymi zariadeniami skupín CDN, Inspiro a Familio P/PV


Popis produktu

Modul CDN-I/O pre digitálnu inštaláciu, rozširujúci funkcionalitu ústredne o dodatočný výstup a dodatočný vstup. Má 2 zabudované porty: P1 a P2, každý má 1 vstup a 1 výstup. Každý port môžeme individuálne a nezávisle programovať. Modul umožňuje napr. zapnutie svetla spolu s otváraním elektromagnetického zámku, druhým tlačidlom obyvateľa alebo automaticky po stlačení akéhokoľvek tlačidla na klávesnici ústredne. Modul je určený pre systémy CDNP, CDNV, CDNWS, INSPIRO-audio, INSPIRO-video, INSPIRO-WS.

Viac informácií o produktoch ACO prispôsobených potrebám osôb so zdravotným postihnutím sa nachádza v katalógu (na stiahnutie v prílohách).

Rozmery

70,5 x 71 x 19,5mm
