BOX PTU-51-EXT/PoE/MINI - Zariadenie na ochranu siete LAN v vonkajšej skrinke - EWIMAR
Kód: EC-24838Súvisiaci tovar
Podrobný popis
1-kanálová vonkajšia prepäťová ochrana série EXT pre IP systémy s ochranou PoE
BOX PTU-51-EXT/PoE/MIN je jednokanálový modul zodpovedný za prepäťovú ochranu pre IP kamery, LAN switche, routery, WiFi prístupové body a iné zariadenia pracujúce v 100Mbit sieťach. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 a 6. Účinnosť ochrany je 4-5kA @ 8/20S individuálne pre každý vodič (v závislosti od ich hrúbky). Táto ochrana chráni koncové zariadenia LAN inštalované na stĺpoch alebo kovových konštrukciách pred účinkami atmosférických výbojov, prepätí, sabotáží a rozdielov potenciálov. Uzemňovací vodič odvádza do zeme napäťové a prúdové rázy pochádzajúce z prechodov iskry. Zariadenie má vstavaný MOSFET poistka, ktorá zvyšuje ochrannú účinnosť a znižuje vyrovnávacie prúdy medzi uzemneniami CCTV inštalácií.

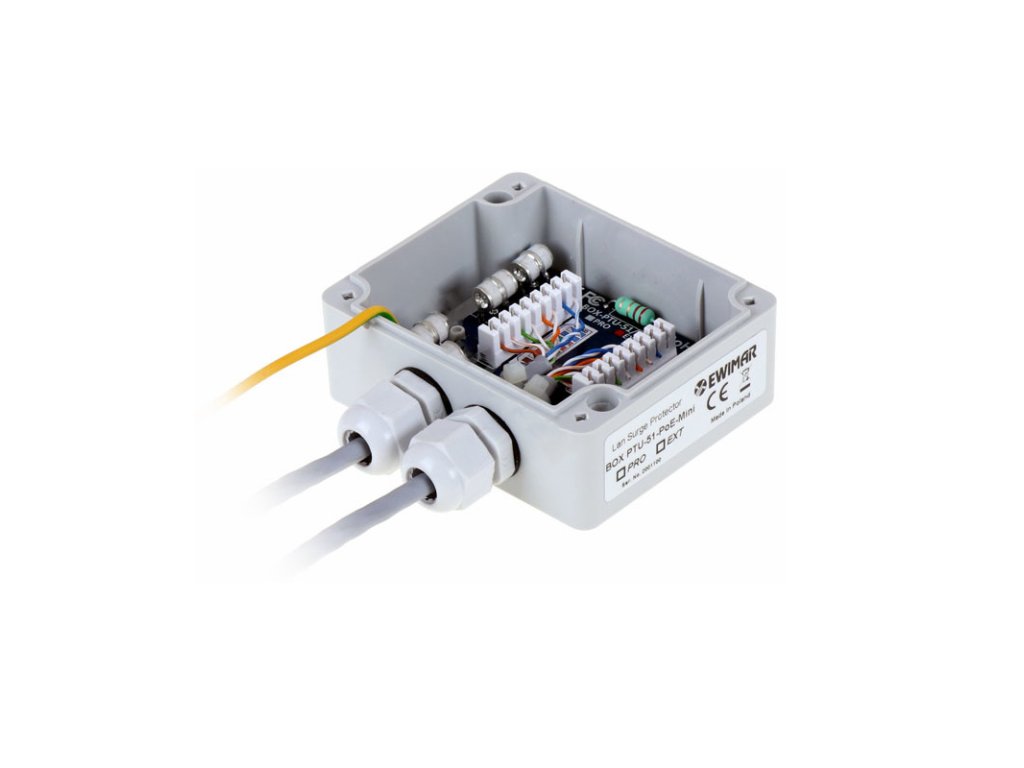

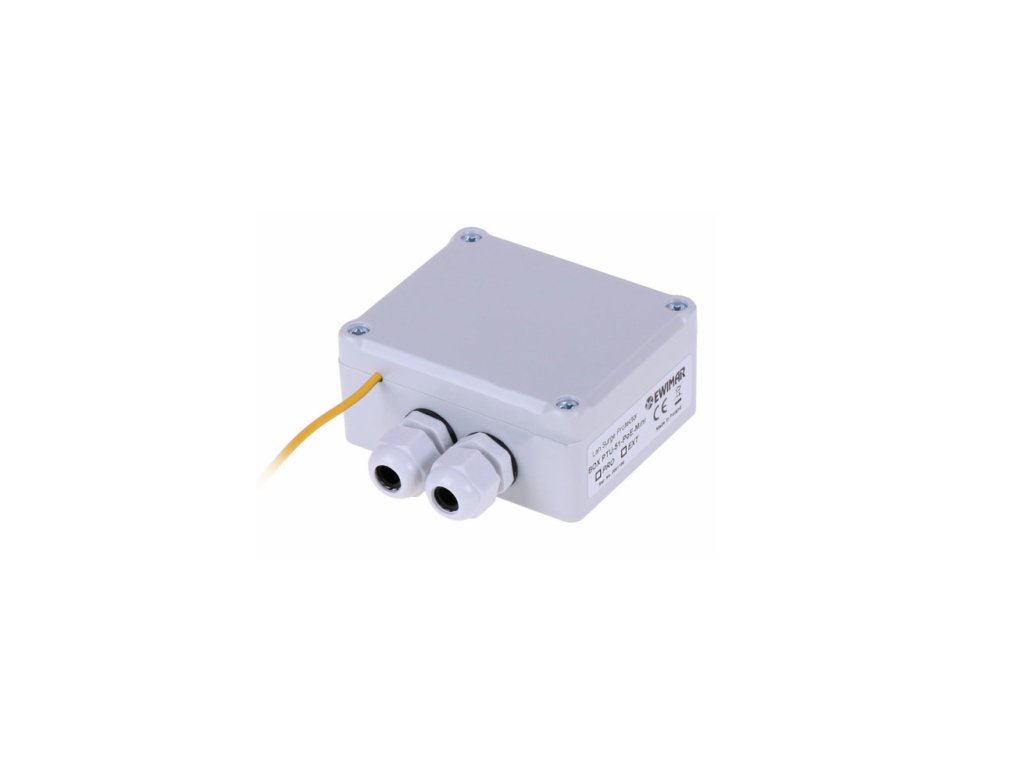

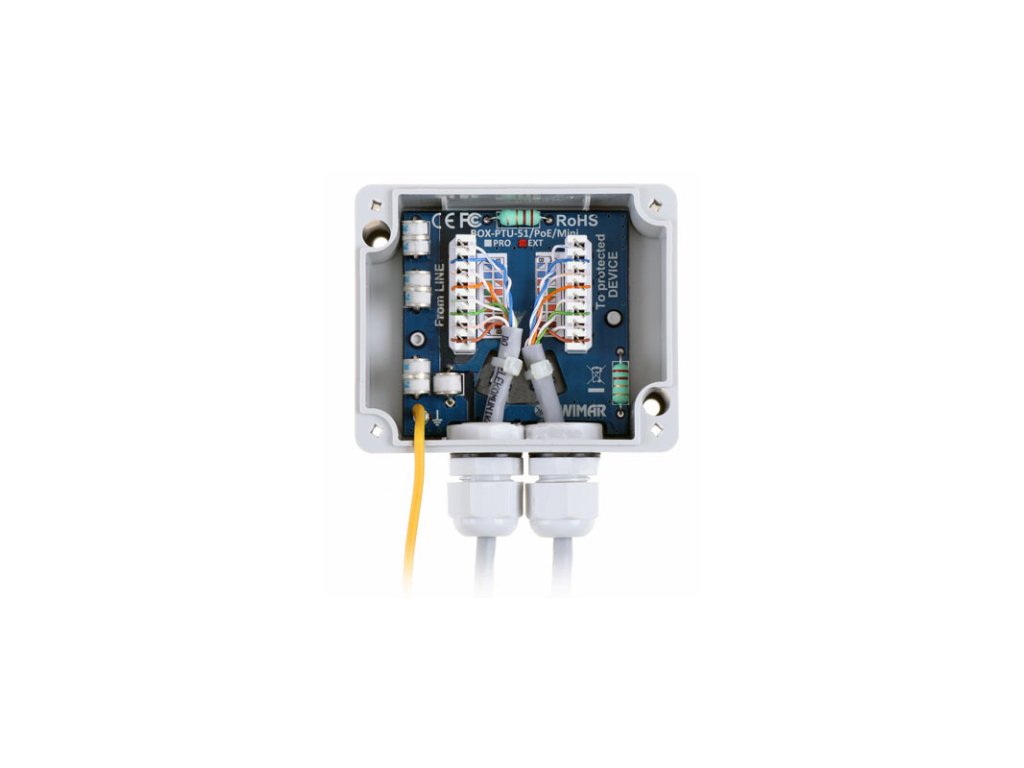

Okrem toho bol modul vybavený hermetickým púzdrom s tesniacimi priechodkami a LSA konektormi pre chránenú a nechránenú stranu, ktoré majú väčšiu odolnosť spojov ako RJ-45 zásuvky. Malé rozmery umožňujú použitie zariadenia v inštaláciách s veľmi obmedzeným priestorom, napríklad vnútri stĺpov. Modul môže byť použitý s inými ochrannými zariadeniami PRO alebo EXT od spoločnosti Ewimar, avšak na zabezpečenie úplnej ochrany nadzemnej linky je odporúčané použitie dvoch rovnakých zariadení - jedného na každom konci kábla. To umožňuje vyrovnanie úderovej odolnosti celého okruhu, bez ohľadu na miesto prieniku elektrického náboja.
Technická špecifikácia
| BOX PTU-51-EXT/PoE/MINI | |
|---|---|
| Dátová linka | |
| Počet LAN kanálov | 1 |
| Kompatibilita s káblovaním | 100Base-T (100Mbit), krútený pár kategórie 5, 5e, a 6 UTP/FTP |
| Vstupný konektor (LINE) | LSA (Krone) |
| Výstupný konektor (DEVICE) | LSA (Krone) |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne stále pracovné napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Vybijací prúd C1 (8/20µS, linka-zem ) Iimp | 5kA |
| Nominálne DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne stále pracovné napätie (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP C3 | 8V (po aktivácii MOSFET) |
| Vybijací prúd C1 (8/20µS, linka-linka ) Iimp | 2kA |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Oddeľovací prvok | MOSFET poistka |
| Sériová rezistencia | 6 / linku |
| Nominálny prúd IN | 300mA / linku |
| PoE linka | |
| Nominálne DC napätie (linka-linka) UN | 58V DC |
| Maximálne stále pracovné napätie (linka-linka) UC | 64V DC |
| Ochranná úroveň UP C3 | 93V |
| Vybijací prúd (8/20µS, linka-linka) Iimp C3 | 100A |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne stále pracovné napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Vybijací prúd C1 (8/20µS, linka-zem ) Iimp | 5kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzková norma PoE | Kompatibilné s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Všeobecné | |
| Použitie | Vnútri / Vonku |
| Spôsob montáže | Samostatne stojaci, montáž na stenu |
| Krytie púzdra | IP65 |
| Prevádzková teplota | -30C do 60C |
| Rozmery | 90 x 75 x 41 mm - bez priechodiek |
Dodatočné parametre
| Kategória: | Príslušenstvo ku kamerám |
|---|---|
| EAN: | 5904041750403 |
