Potenciometer – zapojenie krok za krokom

V dnešnom článku sa podrobne pozrieme na to, ako správne vykonať zapojenie potenciometra. Potenciometer je premenný odpor používaný na reguláciu napätia, prúdu alebo signálu v elektrických obvodoch. Ak chcete vedieť, ako ho správne zapojiť, pokračujte v čítaní.

1. Pochopte základy potenciometra

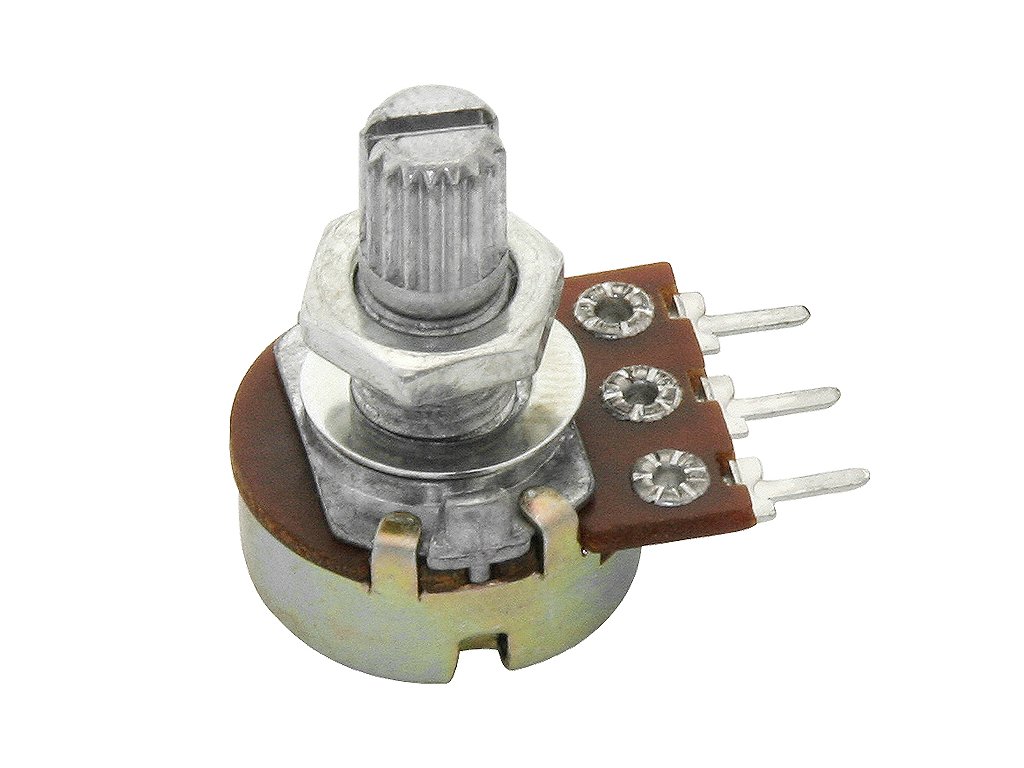

Potenciometer má tri piny:

• A – vstup (napájanie)
• B – výstup (stredný pin – jazdec)
• C – zem (GND)

Odpor medzi vstupom a výstupom sa mení podľa polohy otočného alebo posuvného prvku. Vďaka tomu môžete plynulo regulovať napätie alebo signál.

2. Identifikujte piny na potenciometri

Piny bývajú označené ako A, B, C alebo číslami. Vo väčšine prípadov:

• Krajné piny = napájanie a zem
• Stredný pin = výstup (jazdec)

Pred zapojením si vždy overte označenie konkrétneho modelu.

3. Pripravte si obvod

Pred samotným zapojením si pripravte:

• Zdroj napätia
• Prepojovacie vodiče
• Prípadné ďalšie súčiastky (rezistory, tranzistory, kondenzátory)

4. Vykonajte zapojenie potenciometra

1. Pripojte pin A na zdroj napätia.
2. Pripojte pin C na zem (GND).
3. Pripojte pin B na vstup zariadenia, ktoré chcete regulovať.

Týmto vytvoríte jednoduchý delič napätia.

5. Testujte zapojenie

Po zapojení zapnite zdroj napätia a otočte potenciometrom. Ak je zapojenie správne, výstupné napätie sa bude plynulo meniť.

Ak nefunguje:

• Skontrolujte všetky spoje
• Overte polaritu
• Skontrolujte funkčnosť potenciometra

6. Kalibrácia (voliteľné)

V niektorých aplikáciách je potrebné nastaviť presný rozsah regulácie. Kalibrácia zahŕňa nastavenie minimálnej a maximálnej hodnoty odporu podľa potreby.

7. Integrácia do finálneho zariadenia

Po úspešnom otestovaní upevnite potenciometer do zariadenia a opäť skontrolujte všetky spoje. Uistite sa, že je mechanicky pevne uchytený.
