BCS-U-TIP62VSR4 - IP tubová kamera 2Mpx, 2.8-12mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

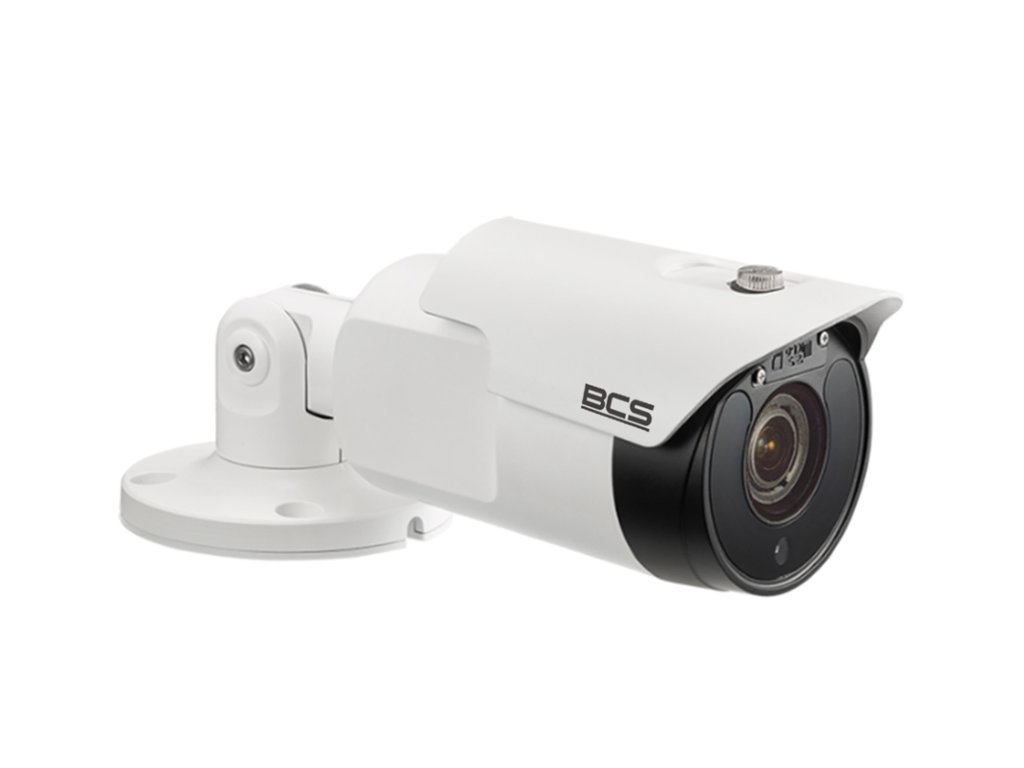

IP tubová kamera BCS-U-TIP62VSR4 - BCS Ultra

---

Model BCS-U-TIP62VSR4 je kamera z najnovšej série Ultra spoločnosti BCS, pracujúca v systéme IP s variabilným ohniskom 2.8-12mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšuje dynamiku kamery a vyťažuje väčšie množstvo detailov z kontrastného plánovania pozorovania.

Zariadenie má tiež zabudovaný IR reflektor do 40m. Kryt kamery bol vytvorený v štandarde IP67, čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a pred prenikaním vody a IK10, ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Veľkým prínosom tejto série je zhoda so zákonom NDAA(

National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.8-12mm

IR osvětlenie:
• Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot na microSD: Áno, karta do 512GB
• Trieda krytia: IP67
• Trieda mechanickej odolnosti: IK10
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Spotreba energie: max 9.3W
• Rozmery: 77×244.1mm
• Hmotnosť: 0.84 kg

---

Nastaviteľný uhol nahrávania

Variabilný objektív 2.8-12mm

Použitý v kamere BCS Ultra snímač CMOS pri rozmere

1/2.8" palca a objektív s variabilným ohniskom 2.8-12mm umožňujú dosiahnuť nastaviteľný uhol pozorovania od cca 33° do cca 98° horizontálne. Takáto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v sledovanej scéne. Zároveň vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 4-násobného optického zoomu.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

---

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP62VSR4, tak ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez

UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injector.

Medzi výhody, ktoré vyplývajú z použitia štandardu PoE patrí:

• skrátený čas a znížená cena inštalácie vďaka jednoduchšej štruktúre kabeláže
absencia potreby inštalovať ďalšie napájače
možnosť napájania kamier na vzdialenosť až
• do 250m (rozšírený režim)

Obr. 4 Zásada fungovania napájania PoE

---

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek

HEVC (ang. High Efficiency Video Coding), označovaný v oblasti industriálnych televíznych systémov ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu video materiálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v CCTV monitorovacích systémoch znamená predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265 v porovnaní s H.264 je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254

Dôležité: Režim kompresie v kamere BCS-U-TIP62VSR4 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Diaľková obsluha a prehľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná cez zabudované ethernetové spojenie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a prehľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania

WEB Servera, špeciálneho VMS programu alebo mobilnej aplikácie pre zariadenia s Android alebo iOS systémom. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvér na správu monitorovacích systémov, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou IP adresy zariadenia, zabezpečuje prístup k plnej funkčnosti zariadenia. Pre BCS systémy sa odporúča používanie prehliadača Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje prehľad naživo, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS softvérom iných výrobcov.

---

Technická špecifikácia:

BCS-U-TIP62VSR4
Kamera
Snímač	1/2.8” CMOS
Systém skenovania	Progressive Scan
Maximálne rozlíšenie	1920 x 1080(2Mpx)
Citlivosť	0.1Lux(F1.4) 0Lux(IR)
Závierka	Auto / manuálne 1/30~1/10000s
Variabilný objektív	2.7-13.5mm
Uhol pohľadu	H: 33°~98° V: 19°~51° D: 38°~116°
IR osvětlenie	Áno, dosah do 40m
Rozlíšenie	1920×1080 / 1280×720 / 640×360 / 352×240
Kompresia	H.265 / H.265+ / H.264 / H.264+ / MJPEG
Rýchlosť hlavného streamu	3840×2160(1~30kl/s)
Optický zoom	4x
Funkcie obrazu
AGC	Auto/manuálne
AWB (vyváženie bielej)	Auto/manuálne
BLC	Áno
HLC	Áno
Široký dynamický rozsah	Áno, WDR 120dB
Redukcia šumu	3D DNR
Detekcia pohybu	4 oblasti (regulácia: veľkosť, poloha, citlivosť, prah)
Masky súkromia	8
SkyLight	Áno, technológia zabezpečujúca ideálne osvetlenie v noci
Alarm
Alarm vstup/výstup	1/1
Audio
Kompresia audia	ADPCM 16K / G.726 / G.711u / G.711a
Audio vstup/výstup	1/1
Sieť
Sieťové pripojenie	RJ-45 10/100 Mbps
Protokoly	IPv4, IPv6, RTP, RTSP, TCP, HTTP, UDP, HTTPS, FTP, SNTP, SMTP, uPNP, SNMPv2
Kompatibilita	ONVIF, NDAA
Diaľkové ovládanie	Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
Všeobecne
Slot na pamäťovú kartu	Áno, microSD karta do 512GB
Trieda krytia	IP67
Trieda mechanickej odolnosti	IK10
Zabudovaný ohrievač	Áno
Napájanie	12V DC / PoE(802.3af)
Spotreba energie	<9.3W
Prevádzková teplota	-40 °C do 55 °C
Dovoľovaná vlhkosť	10~95%RH
Farba krytu	Biely
Rozmery	77×244.1mm
Hmotnosť	0.84 kg
