BCS-U-TIP62VSR4-Ai2-0722 - IP tubová kamera 2Mpx, 7-22mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

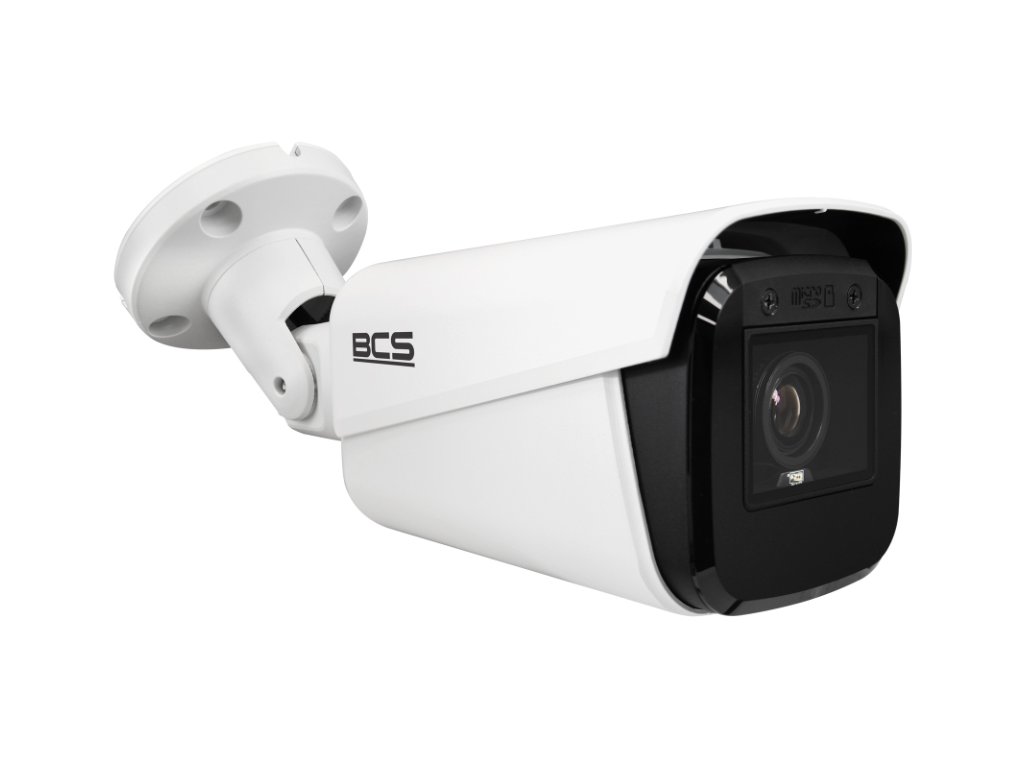

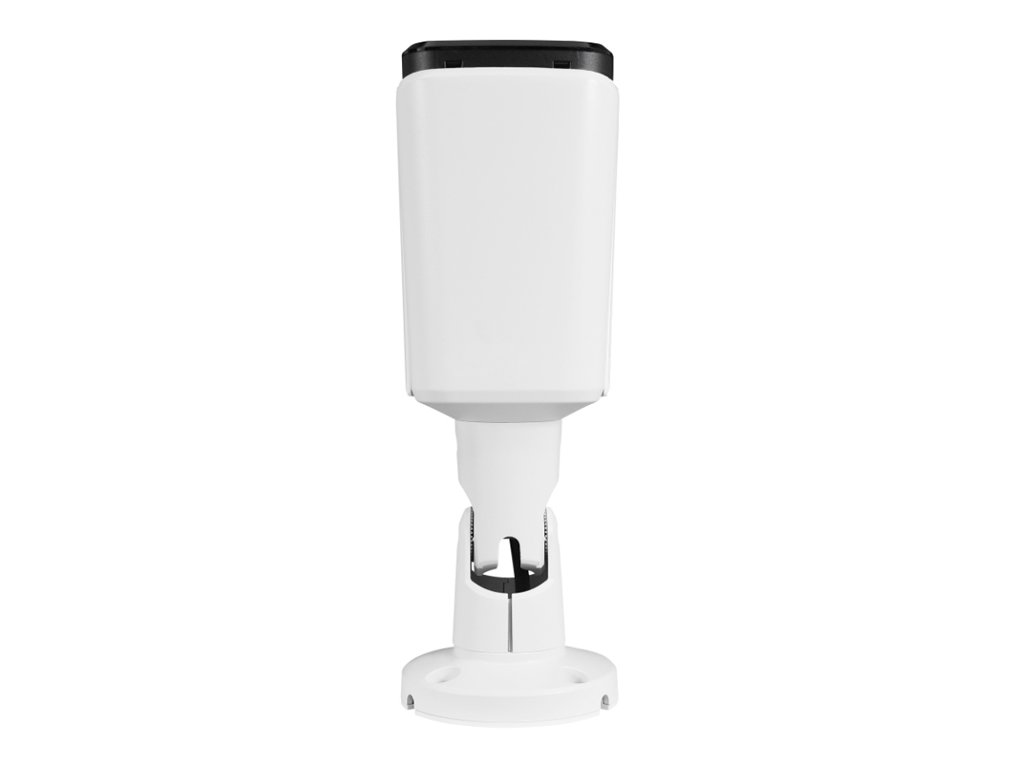

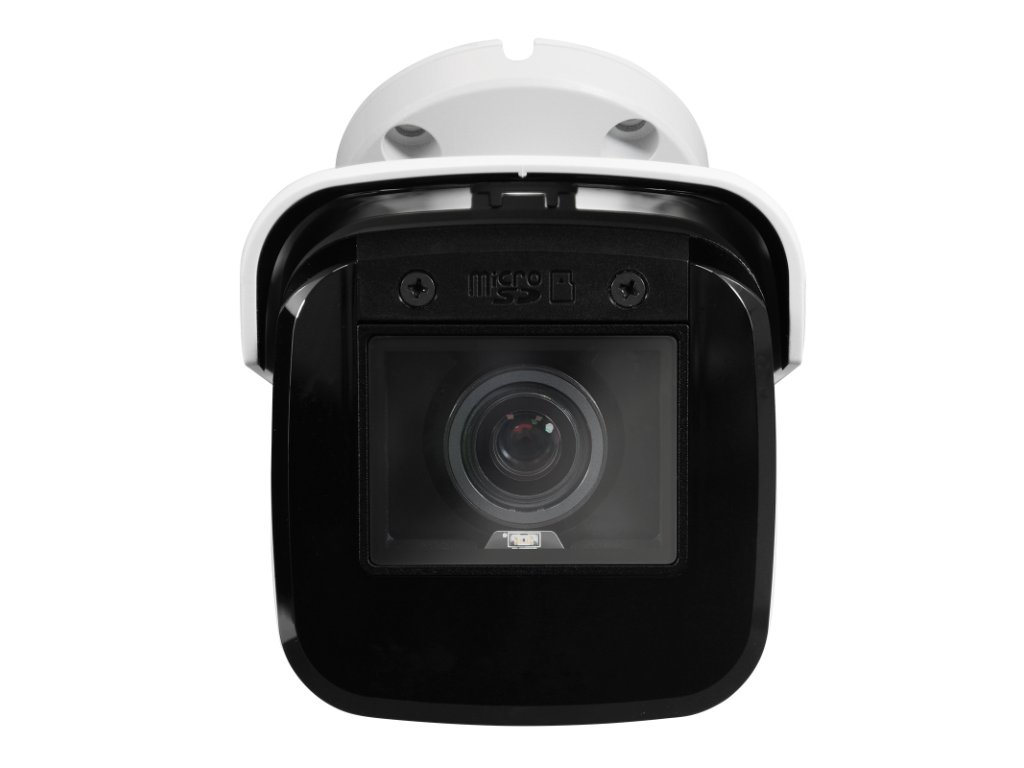

IP tubová kamera BCS-U-TIP62VSR4-Ai2-0722 - BCS Ultra

Model BCS-U-TIP62VSR4-Ai2-0722 je kamerou z najnovšej série Ultra spoločnosti BCS, fungujúcou v systéme IP s variabilným objektívom 2.8-12mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vykresľuje väčšie množstvo detailov z kontrastního pozorovacieho plánu.

Zariadenie má tiež integrovaný IR osvetľovač IR s dosahom do 40m. Kryt kamery bol vyrobený v štandarde IP67, čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody, ako aj IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkým plusom tejto série je zhoda so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 7-22mm

• IR osvetľovač: Áno, dosah do 40m
• Obrazové funkcie: AGC, AES, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do priestoru, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Trieda tesnosti: IP67
• Trieda odolnosti voči mechanickému poškodeniu: IK10
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Integrované kúrenie: Áno
• Príkon: max 8.3W
• Rozmery: 89.3×89.3×277.6mm
• Hmotnosť: 1.29 kg

Regulovaný uhol nahrávania

Variabilný objektív 7-22mm

Použitý snímač CMOS v kamere BCS Ultra s veľkosťou 1/2.8" palca a variabilný objektív 2.8-12mm umožňujú získať regulovaný uhol pozorovania od približne 16.8° do približne 40.5° horizontálne. Taká konštrukcia optiky kamery zaručuje, že tento model je ideálny na uskutočnenie prehľadu celkových udalostí v pozorovanej scéne. Zároveň vďaka vysokému rozlíšeniu snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré reprodukovanie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 3-násobného optického zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP62VSR4-Ai2-0722, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie pomocou PoE môže byť realizované priamo cez switch alebo injektor PoE.

Medzi výhody využitia štandardu PoE patrí:

• skrátenie času a zniženie nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• absencia potreby inštalovať dodatočné zdroje napájania
• možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV zaisťuje predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového spojenia a predĺženie životnosti nosičov dát. Navyše rozdiel v kvalite videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.264

Dôležité: režim kompresie v kamere BCS-U-TIP62VSR4-Ai2-0722 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HEVC.

Diaľkové ovládanie a náhľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom integrovaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu obrazových parametrov a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) cez rozhranie WEB Server, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu video monitoringu, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• WEB prehliadač - umožňuje rýchle pripojenie prostredníctvom IP adresy zariadenia a zabezpečuje prístup ku plnej funkčnosti zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, ktorý je nevyhnutný na získanie streamu videa z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie záznamov a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie prostredníctvom cloudu P2P, čo eliminuje potrebu presmerovávania IP adries na routeri.

Dôležitou črtou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
