BCS-U-TIP38FSR3 - IP tubová kamera 8Mpx, 3.3mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

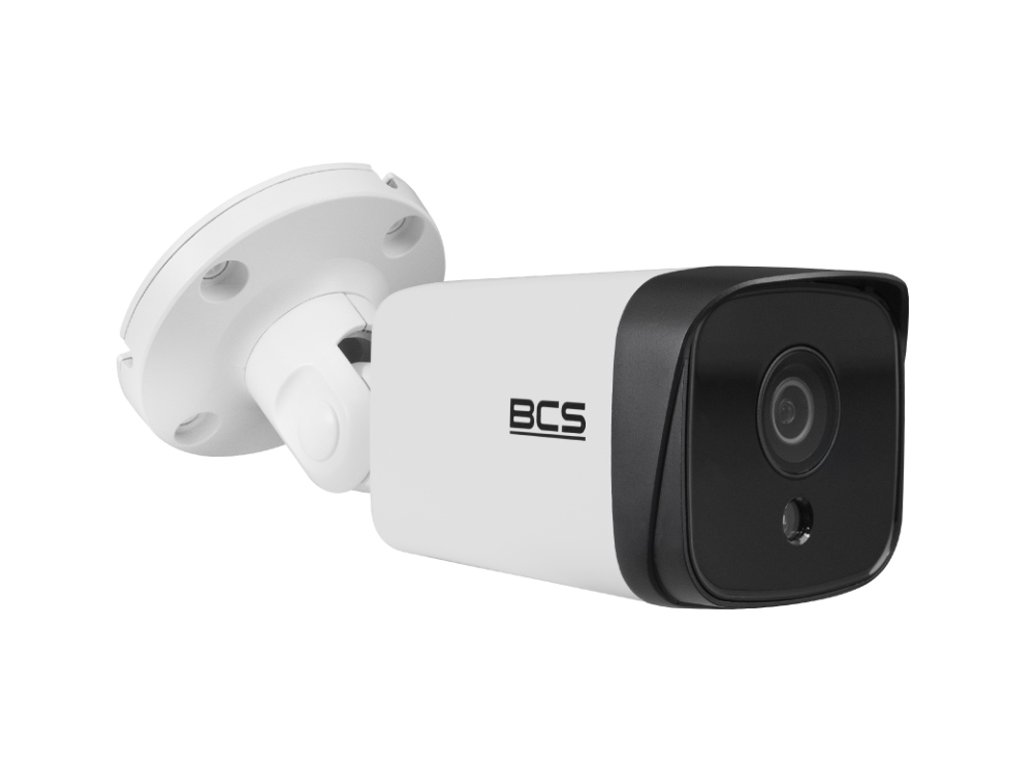

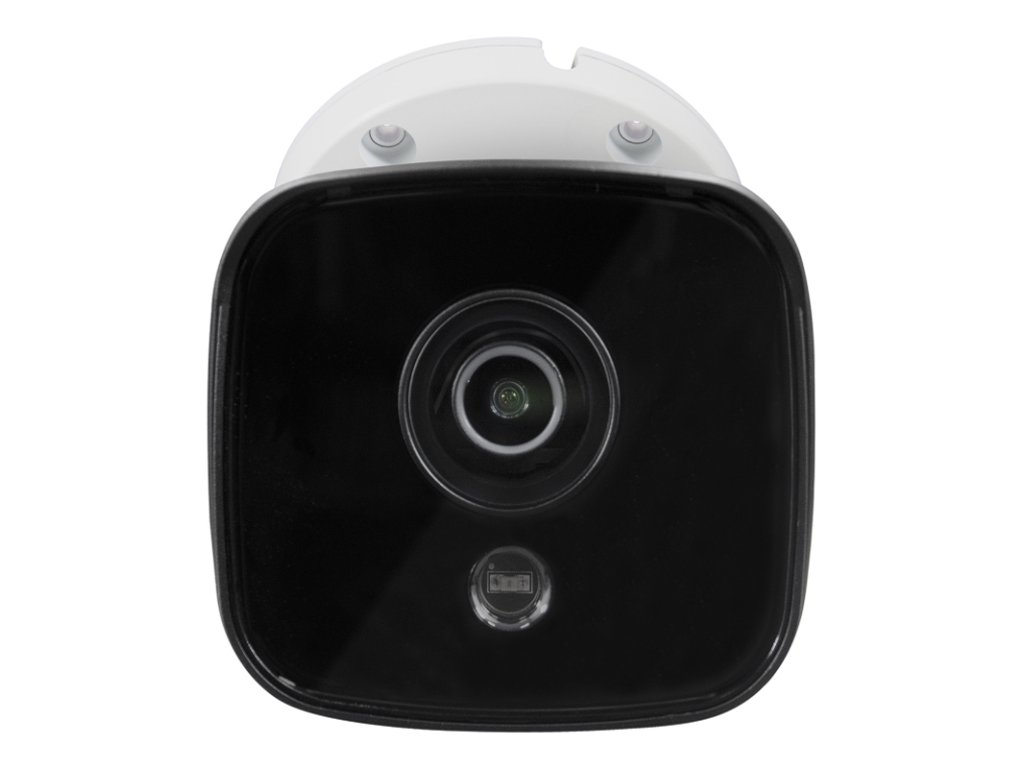

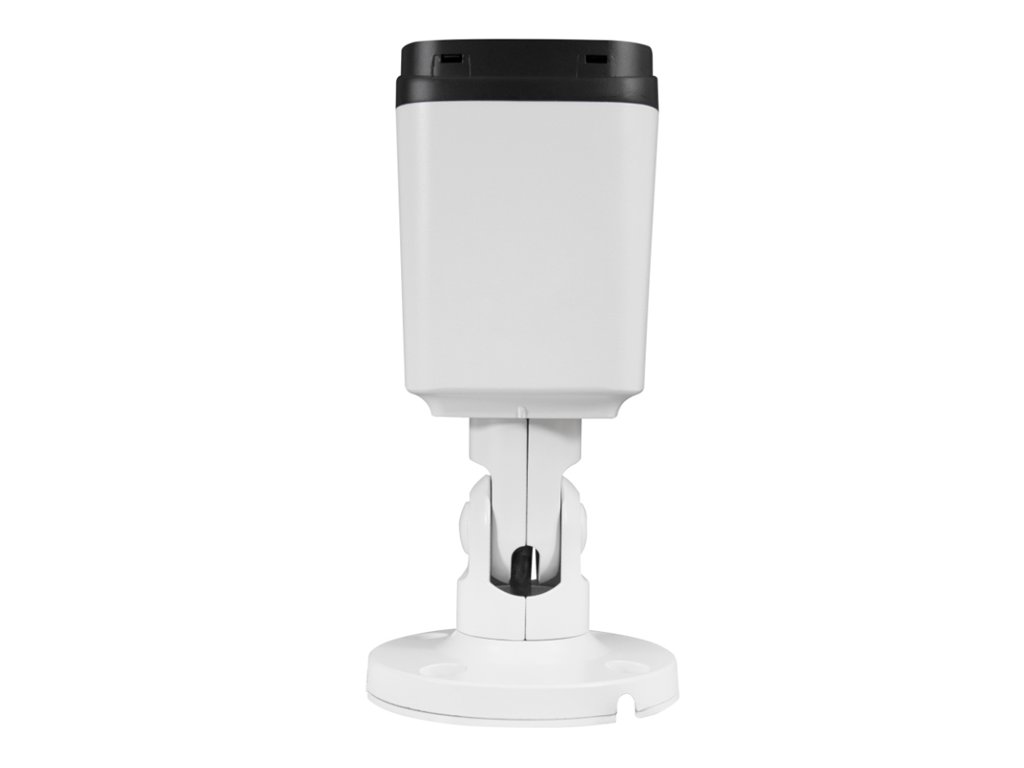

Kamera tubová IP BCS-U-TIP38FSR3 - BCS Ultra

Model BCS-U-TIP38FSR3 je kamera z najnovšej série Ultra firmy BCS , fungujúca v systéme IP s objektívom 3.3mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery ťaží väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný infračervený žiarič IR s dosahom až do 30m. Kryt kamery bol vytvorený v štandarde IP67, čo zaisťuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody a IK10 , ktoré chráni kameru pred mechanickými poškodeniami. Kamera je napájaná cez PoE(802.3af).

Veľkou výhodou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 3.3mm

• IR osvetľovač: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vstup/výstup zvuku: 1/1
• Vstup/výstup alarmu: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Klasifikácia tesnenia: IP67
• Klasifikácia mechanickej odolnosti: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba: max 9W
• Rozmery: 75×70×195.8mm
• Váha: 0.66 kg

Široký uhol nahrávania

Objektív 3.3mm

Použitý v kamere BCS Ultra snímač CMOS v rozmere 1/2.8" palca a objektív s pevným ohniskom 3.3mm umožňujú získať regulovaný uhol pozorovania cca 101.3° v horizontálnom. Takáto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-TIP38FSR3, rovnako ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutkový UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody, ktoré plynú z používania štandardu PoE, patrí:

• skrátený čas a znížené náklady na inštaláciu vďaka zjednodušenému usporiadaniu káblovania
• nedostatok potreby inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (mód EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo sa v systémoch monitorovania CCTV premieta do predĺženia času archivácie materiálu na disku, zvýšenia dostupnej šírky pásma siete a predĺženia životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.264

Dôležité: mód kompresie v kamere BCS-U-TIP38FSR3 je možné voľne prepnúť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu funkcie, úpravu obrazových parametrov a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, špeciálneho programu typu VMS alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, pričom poskytuje prístup ku kompletnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu smerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
