BCS-U-TIP32FSR3 - IP tubová kamera 2Mpx, 2.8mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

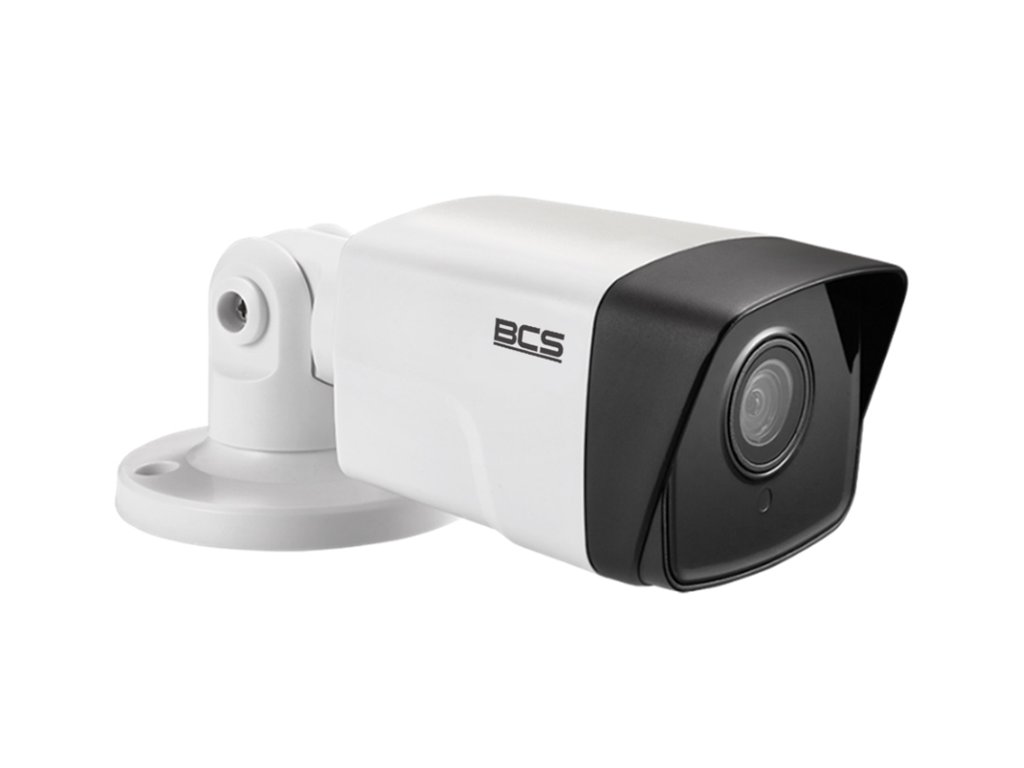

Kamera tubová IP BCS-U-TIP32FSR3 - BCS Ultra

Model BCS-U-TIP32FSR3 je kamerou z najnovšej série Ultra spoločnosti BCS , ktorá funguje v systéme IP s objektívom 2.8mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného plánu pozorovania.

Zariadenie disponuje aj vstavaným IR reflektorom IR s dosahom do 30m. Kryt kamery bol vyrobený v štandarde IP66, čo jej zabezpečuje úplnú ochranu pred vniknutím prachu a ochranu pred vniknutím vody, a IK10 čo chráni kameru pred mechanickým poškodením. Kamera je napájaná cez PoE(802.3af).

Veľkou výhodou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• IR reflektor: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Krytová trieda: IP66
• Trieda mechanickej odolnosti: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Pohotovostný výkon: max 5.4W
• Rozmery: 70.1×65×182.7mm
• Hmotnosť: 0.34 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý snímač CMOS v kamere BCS Ultra s veľkosťou 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňujú získať regulovaný uhol pozorovania približne 111.6° na horizontále. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-U-TIP32FSR3, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez konektor 12V DC a priamo cez stožený kábel UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody vyplývajúce z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenému štruktúre káblovania
• absencia potreby inštalácie dodatočných zdrojov napájania
• možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov videov surveillance ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov v rozlíšení vysokou definíciou (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosu siete a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky neviditeľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-TIP32FSR3 sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného Ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, vyhradeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - vyhradený softvér na správu videomonitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchlu nadväzovanie pripojenia s využitím IP adresy zariadenia, poskytujúce prístup ku úplnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý prehľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu prebiehajúceho smerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier s rekordérmi NVR a softvérom VMS iných výrobcov.

Technická špecifikácia:
