BCS-U-TIP32FSR3-Ai2 - IP tubová kamera 2Mpx, 2.8mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

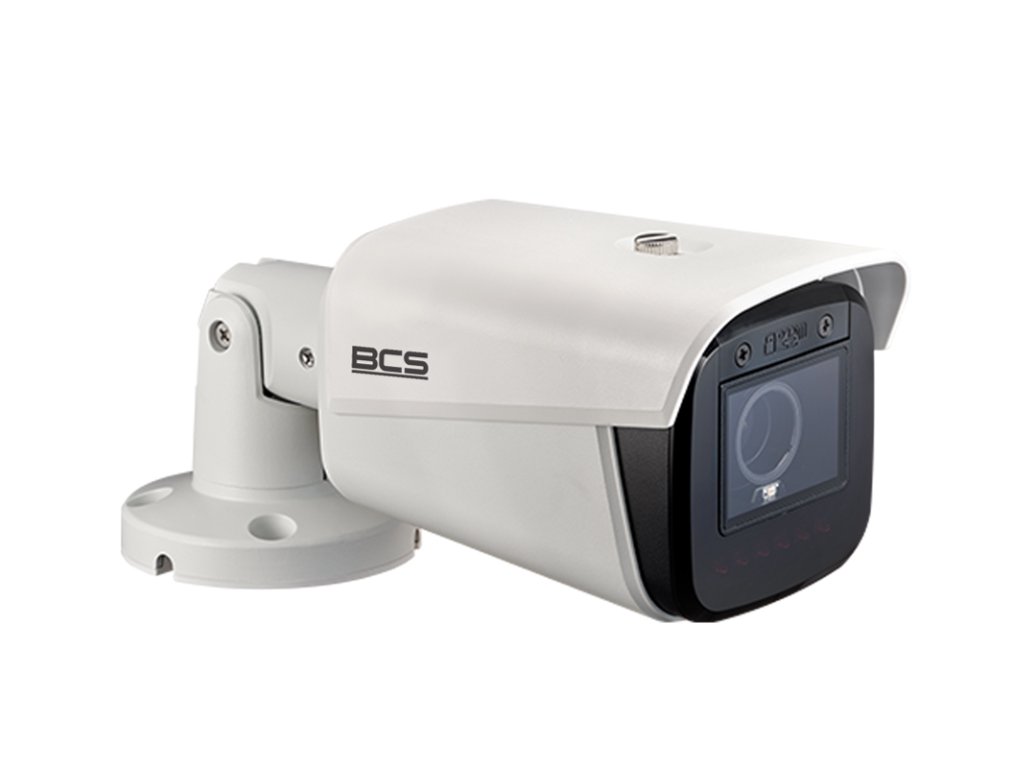

IP Tubová kamera BCS-U-TIP32FSR3-Ai2 - BCS Ultra

Model BCS-U-TIP32FSR3-Ai2 je kamera z najnovšej série Ultra spoločnosti BCS , fungujúca v systéme IP s objektívom 2.8mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného pohľadu.

Zariadenie má taktiež zabudovaný irnásič IR s dosahom do 30m. Kryt kamery bol vytvorený v štandarde IP66, čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vniknutím vody a IK10 , ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná cez PoE(802.3af).

Veľkým prínosom tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• IR osvetlenie: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Krytie: IP67
• Odpornosť mechanizmu: IK10
• Prevádzková teplota: -30°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba energie: max 8.2W
• Rozmery: 81.5×75×200.5mm
• Hmotnosť: 0.75 kg

Široký uhol nahrávania

Objektív 2.8mm

V kamere BCS Ultra použitý snímač CMOS s rozmerom 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť regulovaný uhol pozorovania približne 105.8° v horizontále. Taká konštrukcia optiky kamery robí tento model ideálnym na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-U-TIP32FSR3-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez prepínač alebo injector PoE.

Medzi výhody, ktoré plynú z používania štandardu PoE, patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka simplifikovanej štruktúre kabeláže
• nepotreba inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Princíp činnosti napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vyvinutý ako odpoveď na potrebu prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 umožňuje nová technológia takmer dvojnásobnú úsporu pásma, čo sa v systémoch monitorovania CCTV premieta do predĺženia archivačného času materiálu na disku, zvýšenia dostupnej priepustnosti prenosovej linky, a predĺženia životnosti dátových nosičov. Čo viac, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi efektivitou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-TIP32FSR3-Ai2 sa dá voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková podpora a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia na sieť v kamere je možná prostredníctvom zabudovaného ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na riadenie vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používanie prehliadača Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, ktorá poskytuje možnosť živého náhľadu, prehrávania nahrávok a prijímania notifikácií o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS z rady Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k NVR rekordérom a VMS programom od iných výrobcov.

Technická špecifikácia:
