BCS-U-DIP62VSR4-Ai2 - IP dome kamera 2Mpx, 2.8-12mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

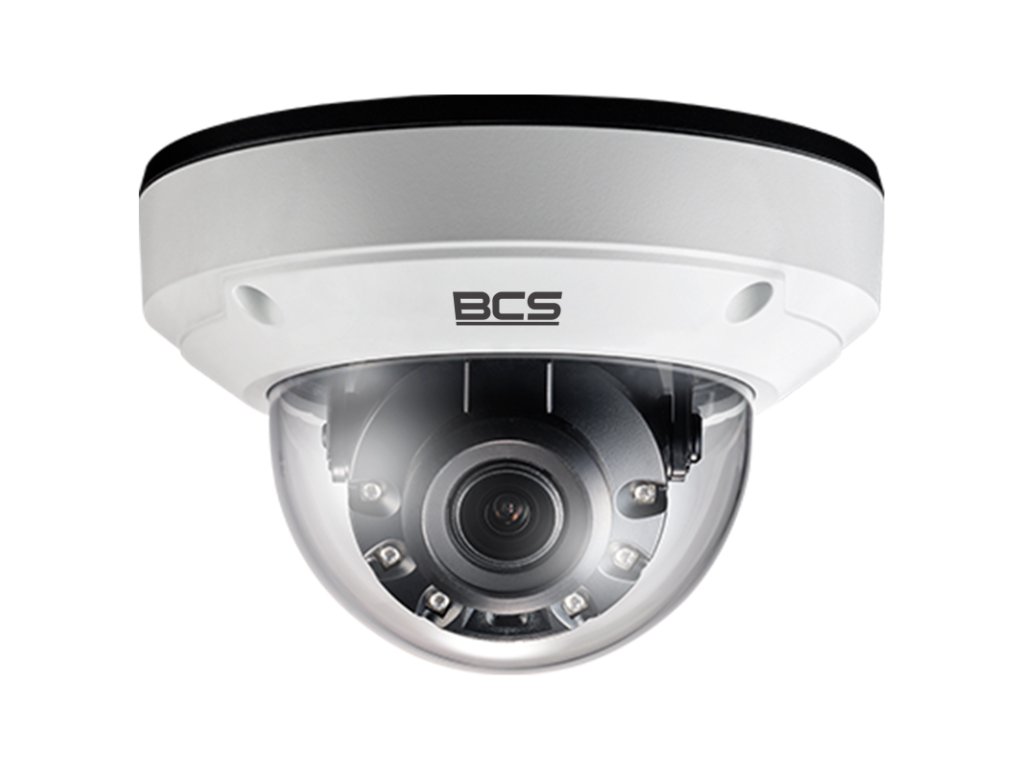

Kamera kopulová IP BCS-U-DIP62VSR4-Ai2 - BCS Ultra

Model BCS-U-DIP62VSR4-Ai2 je kamerou z najnovšej série Ultra firmy BCS , fungujúcou v systéme IP s variabilným ohniskom 2.8-12mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyzdvihuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie tiež obsahuje vstavaný IR reflektor s dosahom do 40m. Kryt kamery bol navrhnutý v štandarde IP67, čo zabezpečuje úplnú ochranu pred prienikom prachu a ochranu pred vnikaním vody, a IK10 ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Hlavnou výhodou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.8-12mm

• IR osvetľovač: Áno, dosah do 40m
• Funkcie obrazu: AGC, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot pre microSD: Áno, karta do 512GB
• Bodová trieda: IP67
• Trieda mechanickej odolnosti: IK10
• Vstavané kúrenie: Áno
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Vstavané kúrenie: Áno
• Spotreba energie: max 8.3W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

Regulovaný uhol nahrávania

Variabilný objektív 2.8-12mm

V použití kamery BCS Ultra senzor CMOS v rozmere 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.8-12mm umožňujú dosiahnuť regulovaný pozorovací uhol od približne 34° do približne 105.7° horizontálne. Takáto konštrukcia optiky kamery spôsobuje, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 4-násobného optického zoomu.

Obr. 3 Porovnanie nahrávacích uhlov pre rôzne objektívy (pri snímači 1/2.8")

Napájanie prostredníctvom PoE

Príjem dát a napájanie jedným káblom

Priemyselná kamera BCS-U-DIP62VSR4-Ai2, tak ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú pár s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom prepínača alebo PoE injektora.

Medzi výhody vyplývajúce z využitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• absence potreby inštalovať ďalšie napájacie zdroje
• možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videa účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov HD videa (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite videa pri kompresii H.265, v porovnaní s verziou H.264, je prakticky neviditeľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP62VSR4-Ai2 možno voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková správa a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného Ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a náhľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB servera, venovanej VMS programu alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - venovaný softvér na správu monitorovania vizuálneho, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča použiť prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje náhľad naživo, prehrávanie nahrávok a prijímanie notifikácií o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielať IP adresy na smerovači.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúca pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.

Technická špecifikácia:
