BCS-U-DIP35FSR3 - IP kopulovitá kamera 5 Mpx, 2,8 mm, IR 30 m, NDAA, SkyLight - BCS Ultra

Podrobný popis

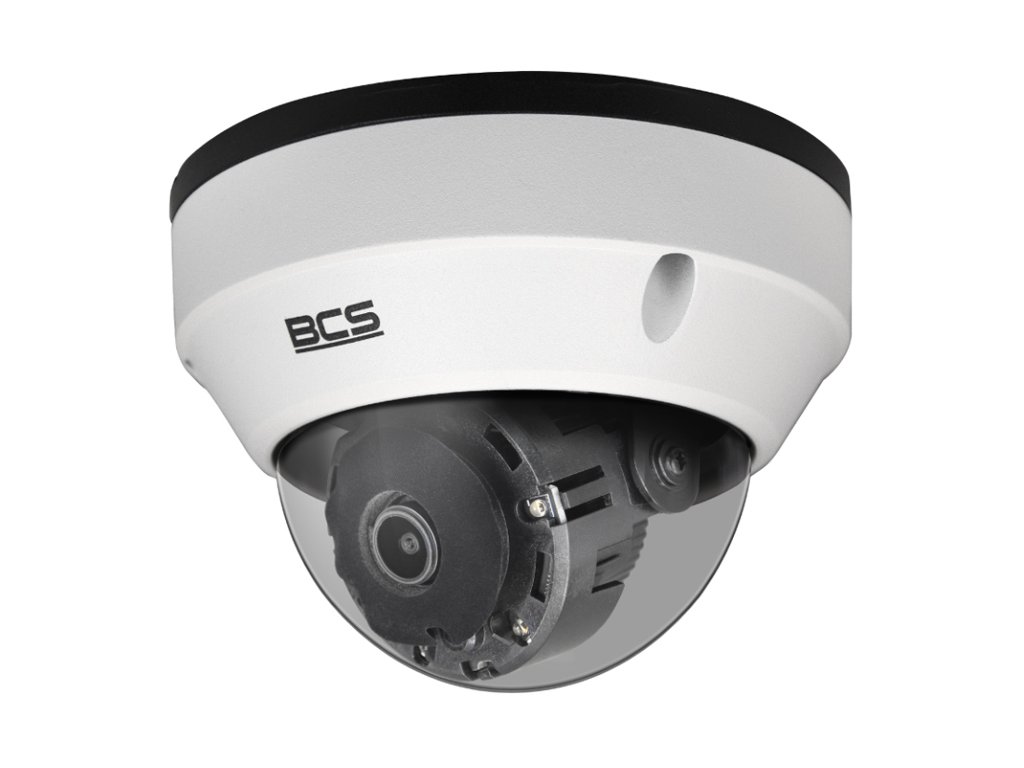

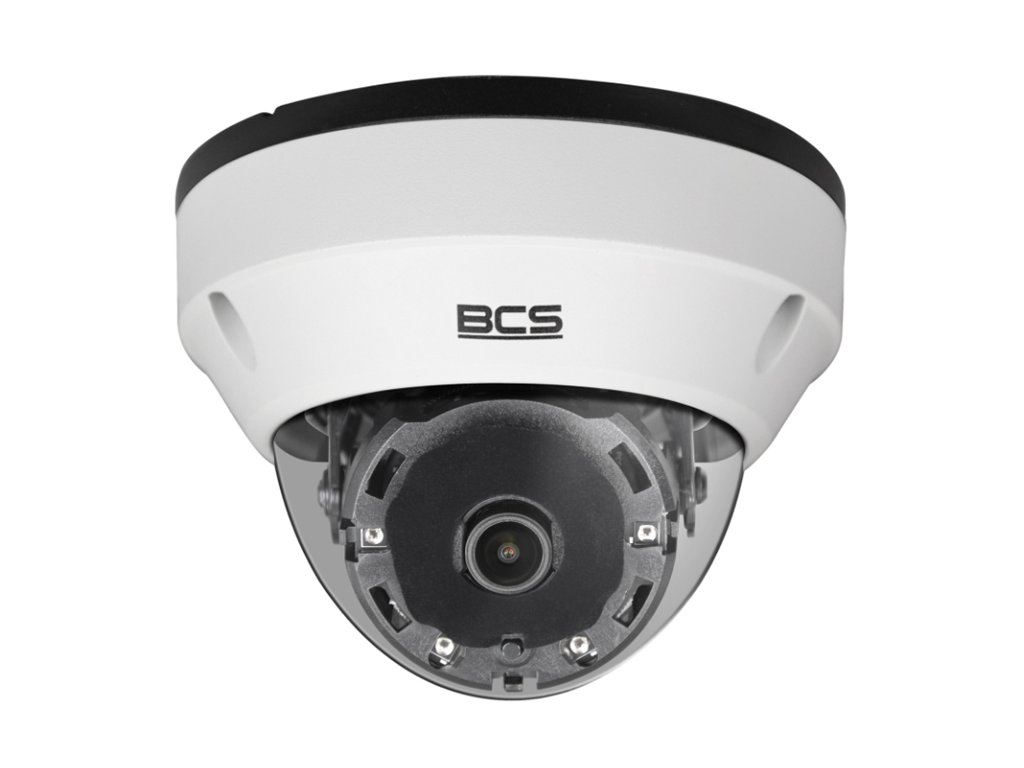

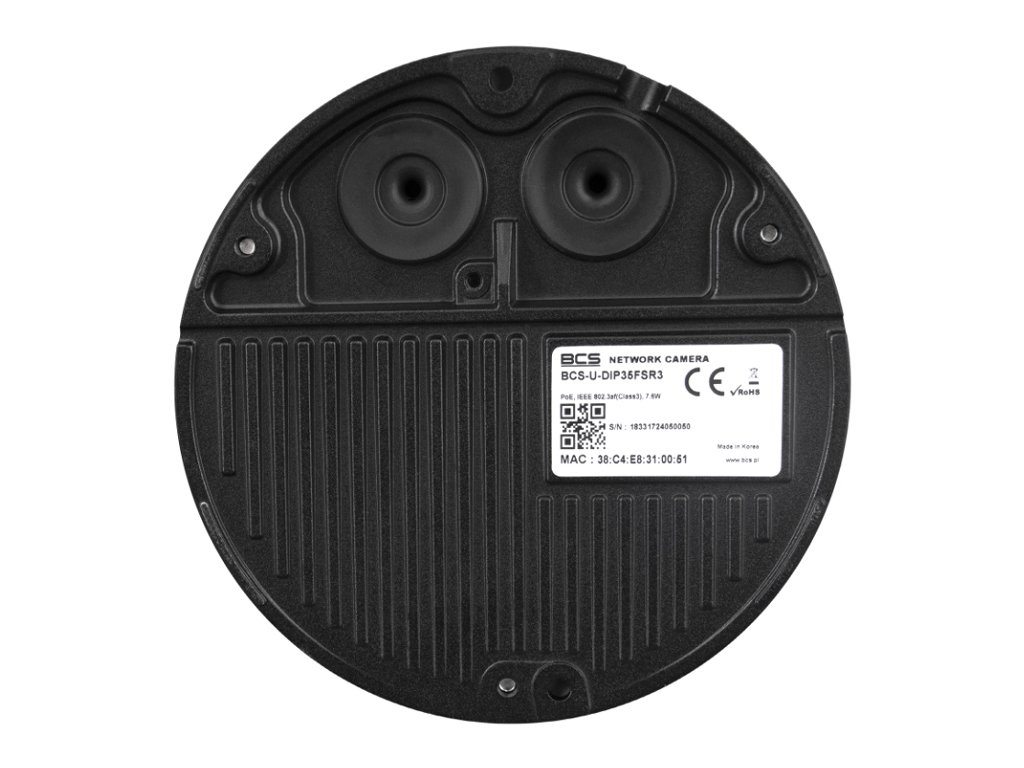

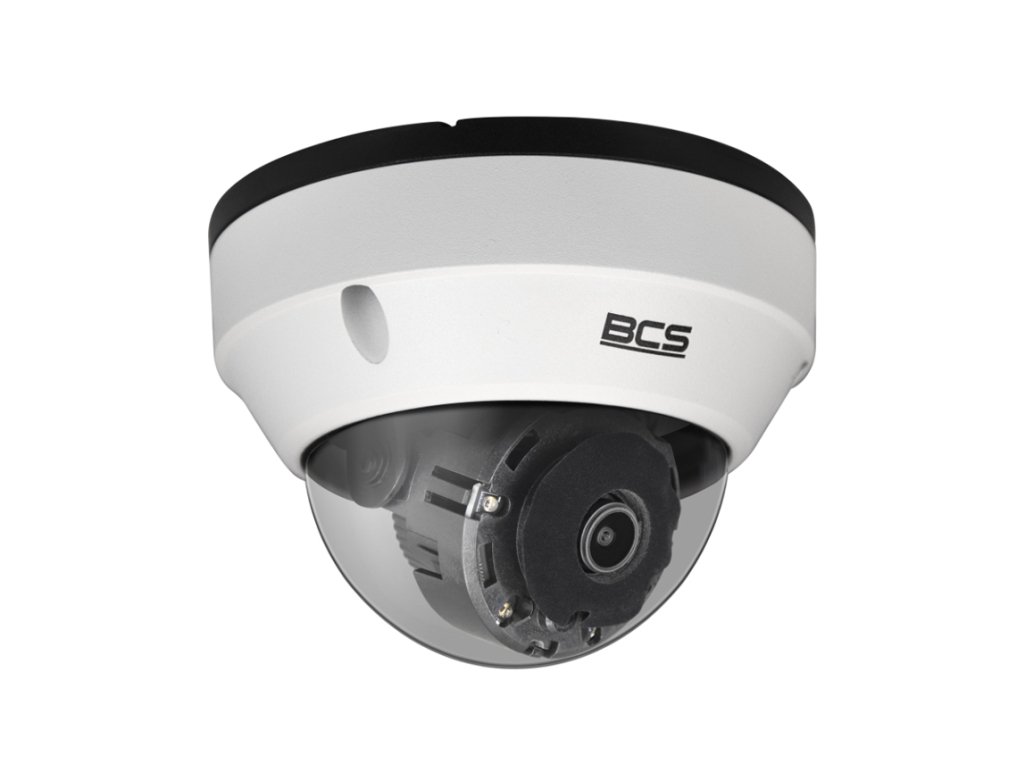

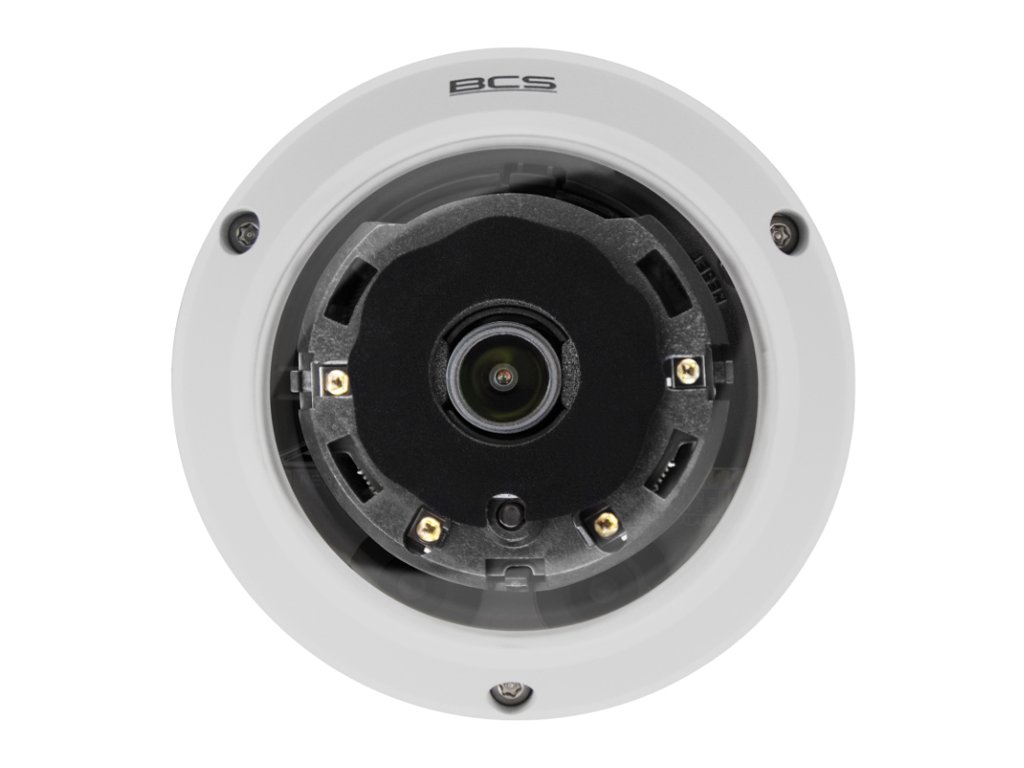

IP dome kamera BCS-U-DIP35FSR3 - BCS Ultra

Model BCS-U-DIP35FSR3 je kamerou z najnovšej série Ultra spoločnosti BCS , fungujúcou v systéme IP s objektívom 2.8mm. Kamera obsahuje senzor 1/2.8” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR prisvetlovač s dosahom až do 30m. Kryt kamery bol vytvorený v štandarde IP67, čo zaisťuje jej úplnú ochranu pred prachom a ochranu pred prenikaním vody a IK10 , ktorý chráni kameru pred mechanickým poškodením. Kamera je napájaná cez PoE(802.3af).

Veľkým benefitom tejto série je zhoda s zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Senzor 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• IR prisvetlovač: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmové vstupy/výstupy: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Zhoda: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Trieda ochrany: IP67
• Trieda mechanickej odolnosti: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba energie: max 9W
• Rozmery: 120.6×92.9mm
• Hmotnosť: 0.48 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý v kamere BCS Ultra senzor CMOS s rozmerom 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť regulovaný pozorovací uhol približne 104.8° vo vodorovnej. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň, vďaka vysokej rozlíšeniu matice - 2592 x 1944p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s senzorom 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP35FSR3, podobne ako väčšina moderných IP kamier, využíva päť spôsobov napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s použitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody plynúce zo zavádzania štandardu PoE patrí:

• skrátenie času a zníženie nákladov na inštaláciu vďaka zjednodušenej štruktúre zapojenia
• absencia potrebnosti inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)

Obr. 4 Zásada činnosti napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu video materiálov vo vysokej rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch sledovania CCTV zodpovedá predlženiu doby archivácie materiálu na disku, zvýšeniu dostupného prenosu dát a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nezaznamenateľný.

Obr. 5 Rozdiely medzi efektivitou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP35FSR3 sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

P2P a VMS pripojenie

Realizácia pripojenia do siete v kamere je možná prostredníctvom zabudovaného ethernetového portu (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného VMS softvéru alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• VMS softvér; BCS Manager alebo Smart PSS - určený softvér na správu video monitoringu, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač - umožňuje rýchle nadviazanie spojenia pomocou IP adresy zariadenia, zabezpečuje prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS z série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
