BCS-U-DIP32FSR3 - IP kopulová kamera 2Mpx, 2.8mm, IR30m, NDAA, SkyLight - BCS Ultra

Podrobný popis

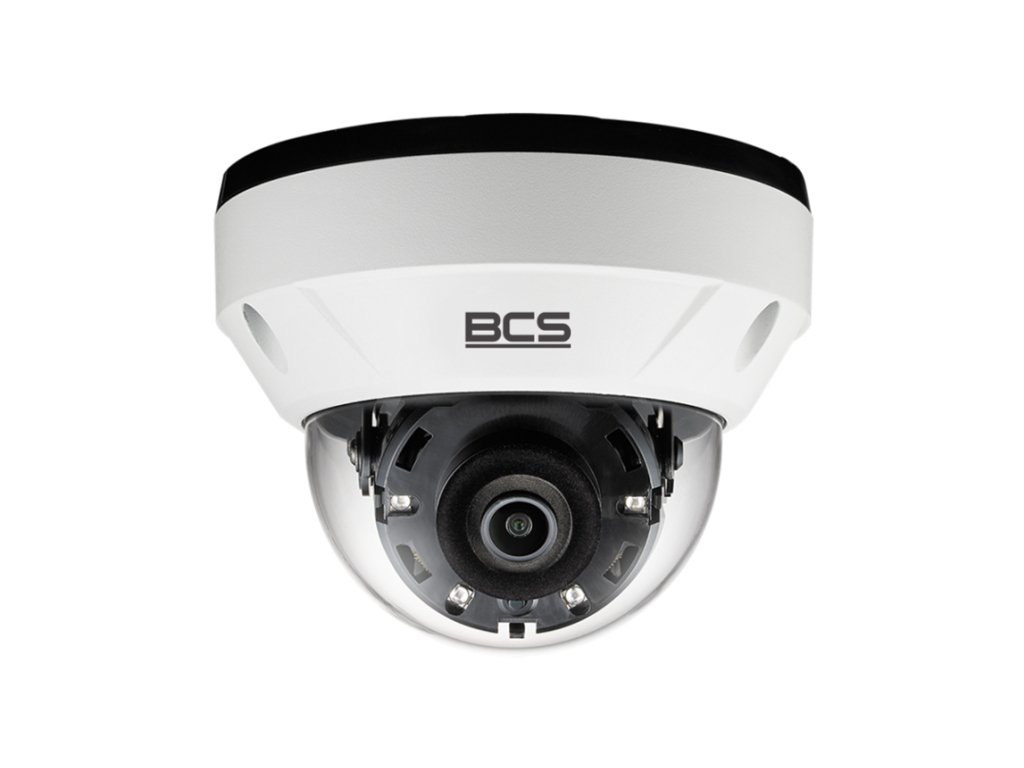

Kamera kopulová IP BCS-U-DIP32FSR3 - BCS Ultra

Model BCS-U-DIP32FSR3 je kamerou z najnovšej série Ultra firmy BCS , fungujúcou v systéme IP s objektívom 2.8mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyzdvihuje viac detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR prisvetľovač IR s dosahom do 30m. Kryt kamery bol vytvorený v štandarde IP67, čo jej zabezpečuje úplnú ochranu proti prenikaniu prachu a ochranu proti prenikaniu vody a IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná prostredníctvom PoE(802.3af).

Veľkou prednosťou tejto série je zhoda so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• IR osvetľovač: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Krytie: IP67
• Odolnosť voči mechanickému poškodeniu: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba energie: max 4.6W
• Rozmery: 120.6×92.9mm
• Hmotnosť: 0.48 kg

Široký uhol nahrávania

Objektív 2.8mm

V kamere BCS Ultra použitý snímač CMOS v rozmere 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť regulovaný uhol pozorovania približne 111.6° na horizontále. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení matice - 1920 x 1080p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Kamera priemyselná BCS-U-DIP32FSR3, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skratku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody používania štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• absencia nutnosti inštalácie ďalších napájačov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektivna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo sa v systémoch monitorovania CCTV prejavuje na predlžení času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového kanála a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality videomateriálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP32FSR3 je možné voľne prepnúť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu pracovného režimu, modifikáciu parametrov obrazu a live prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, dedikovaného softvéru typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér na správu video monitorovania, umožňujúci pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím adresy IP zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma na systémy Android a iOS, umožňujúca live prehľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu prekladať adresy IP na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
