BCS-U-DIP32FSR3-Ai2 - IP kamera s kupolou 2Mpx, 2.8mm, IR30m, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

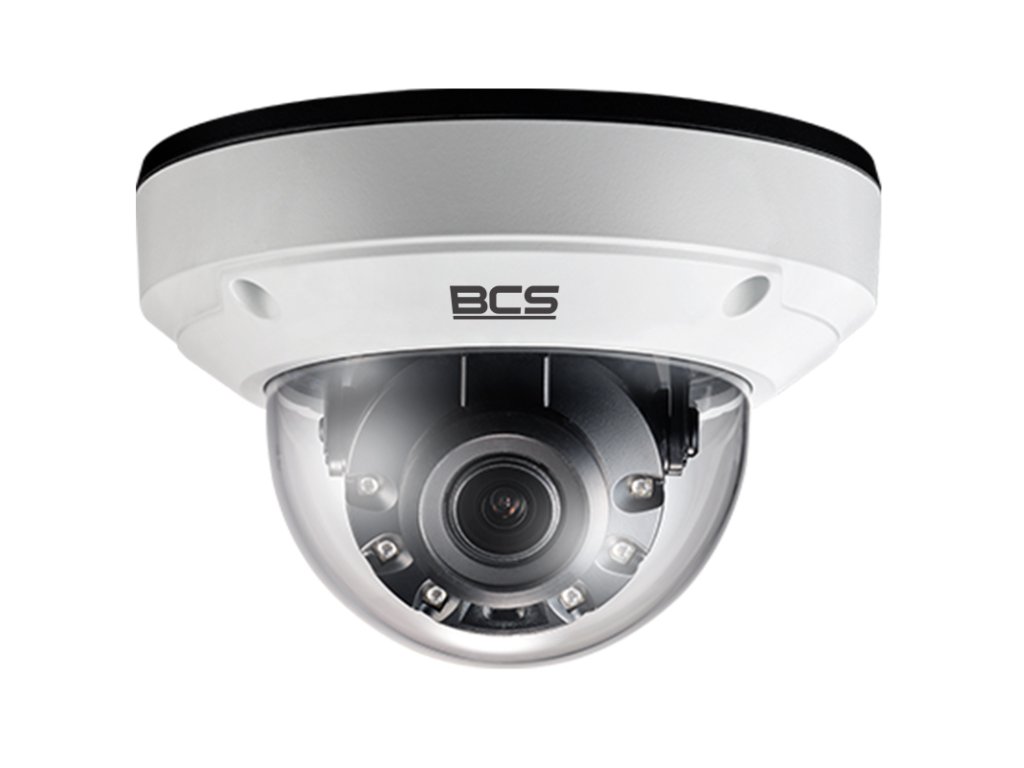

Kamera kopulová IP BCS-U-DIP32FSR3-Ai2 - BCS Ultra

Model BCS-U-DIP32FSR3-Ai2 je kamerou z najnovšej série Ultra spoločnosti BCS , ktorá funguje v systéme IP s objektívom 2.8mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery zachytáva väčšie množstvo detailov z kontrastného plánu pozorovania.

Zariadenie má tiež zabudovaný IR reflektor IR s dosahom do 30m. Kryt kamery bol vytvorený v štandarde IP67, čo jej zabezpečuje kompletnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody a IK10 , ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná prostredníctvom PoE(802.3af).

Veľkým prínosom tejto série je zhoda s legislatívou NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 2.8mm

• IR osvetlenie: Áno, dosah do 30m
• Funkcie obrazu: AGC, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia (iOS, android)
• Audio vstup/výstup: 1/1
• Poplachový vstup/výstup: 1/1
• Zhoda: ONVIF, NDAA
• SkyLight: Áno
• Stupeň krytia: IP67
• Stupeň mechanickej odolnosti: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba energie: max 8.2W
• Rozmery: 120.6×92.9mm
• Hmotnosť: 0.48 kg

Široký uhol nahrávania

Objektív 2.8mm

Použitý snímač CMOS v kamere BCS Ultra o veľkosti 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť nastaviteľný uhol pozorovania cca 105.8° v horizontálnom smere. Táto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu o všetkých udalostiach v sledovanej scéne. Zároveň vďaka vysokému rozlíšeniu matice - 1920 x 1080p - zariadenie zaisťuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (s prenosnikom 1/2.8")

Napájanie prostredníctvom PoE

Prenos dát a napájania jedným káblom

Kamera priemyselná BCS-U-DIP32FSR3-Ai2, rovnako ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez switch alebo injector PoE.

K výhodám, ktoré vyplývajú z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• absence nutnosti inštalovať ďalšie napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)

Obr. 4 Zásada činnosti napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v branži systémov priemyselného sledovania ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti pripojenia a predlženiu životnosti dátových nosičov. Čo viac, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP32FSR3-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určené softvérové nástroje na správu video monitorovania, ktoré umožňujú pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s použitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie streamu videa z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá poskytuje možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo odstraňuje potrebu preposielania IP adries na smerovači.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
