BCS-L-TIP68VSR6-Ai2 - IP tubová kamera 8 Mpx, 2.7-12 mm, Ai - BCS Line
Kód: EC-31673Súvisiaci tovar
Podrobný popis

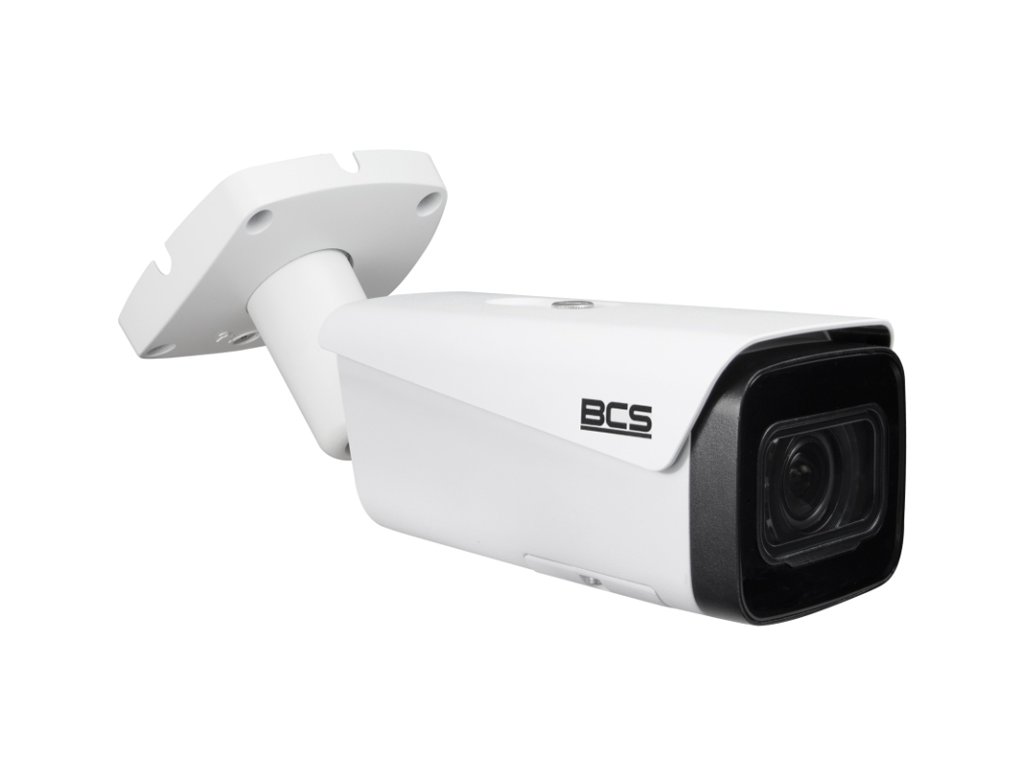

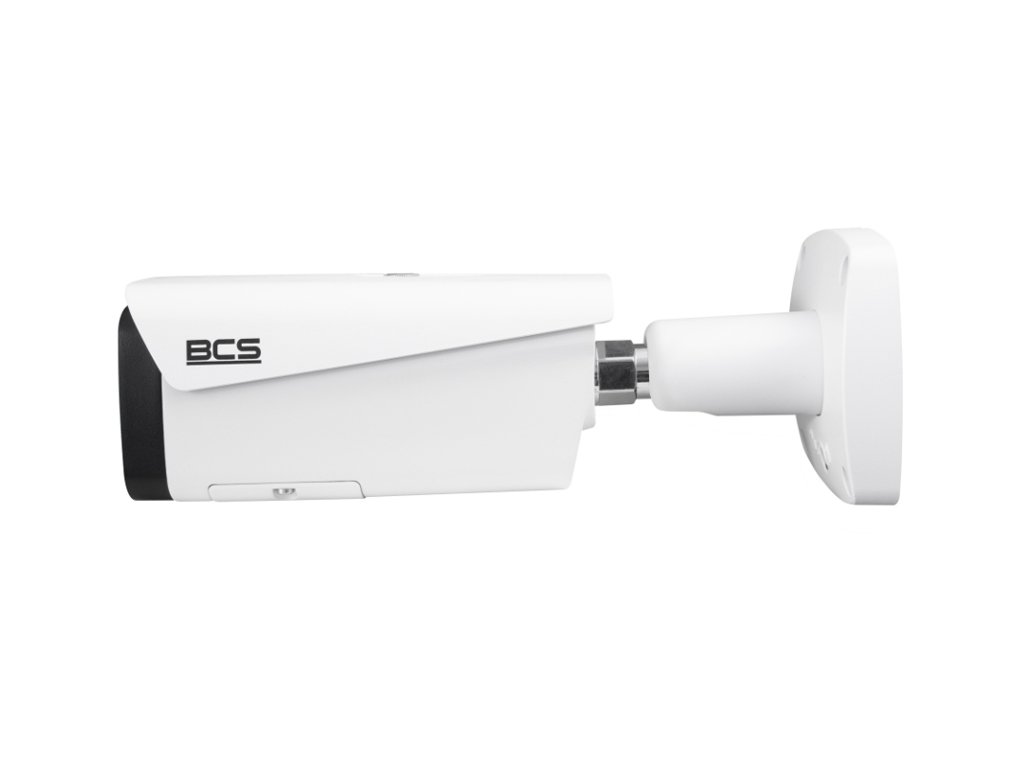

Kamera tubová IP BCS-L-TIP68VSR6-Ai2 - BCS
Model BCS-L-TIP68VSR6-Ai2 je kamera fungujúca v systéme IP s variabilným ohniskovým objektívom 2.7-12mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne väčšie množstvo detailov z kontrastného obrazu.
Zariadenie má tiež zabudovaný IR žiarič IR s dosahom do 60m. Kryt kamery bol vytvorený podľa štandardu IP67 a IK10, čo zabezpečuje úplnú ochranu pred prachom a pred prenikaním vody, ako aj ochranu pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af)/ePoE.
Technické parametre:
- Snímač 1/1.8" CMOS
- Rozlíšenie: 3840×2160(8Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding
- Variabilný ohniskový objektív: 2.7-12mm
- IR osvetľovač: Áno, dosah do 60m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, SSA, EIS, Defog, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai: Klasifikácia objektu človek/vozidlo, detekcia tváre, metaúdaje, teplotná mapa
- SMD: Áno, SMD 3.0
- Zabudovaný mikrofón: Áno
- Vstup/výstup audio: 1/1
- Vstup/výstup alarmu: 2/1
- Ukladanie: FTP, SFTP, NAS
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

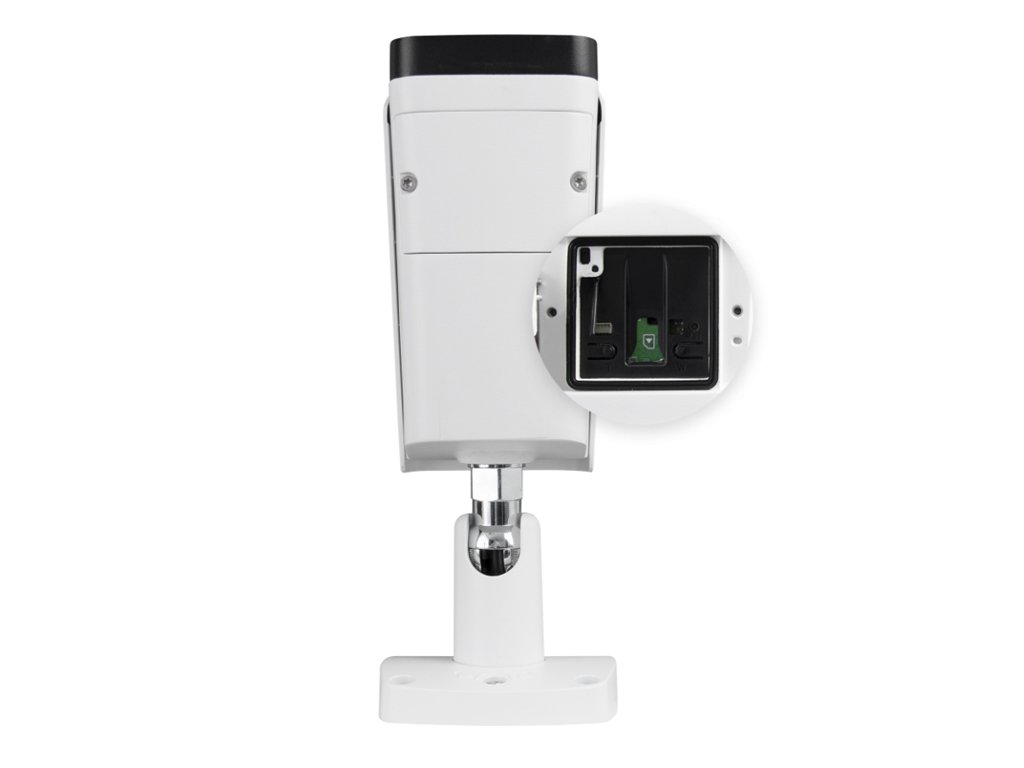

- Slot microSD: Áno, karta do 512GB
- Trieda ochrany: IP67
- Trieda mechanickej odolnosti: IK10
- Pracovná teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)/ePoE
- Hmotnosť: 1.1 kg
- Rozmery: 273.2×95×95mm
Regulovateľný uhol nahrávania

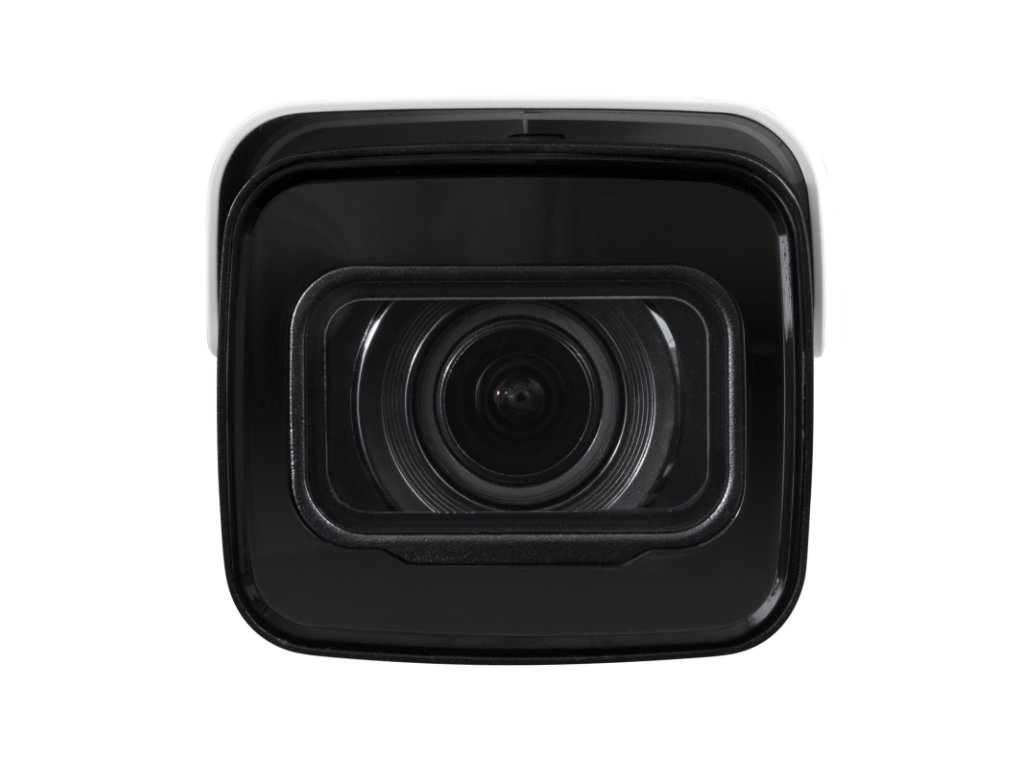

Variabilný ohniskový objektív 2.7-12mm
Použitý v kamere BCS snímač CMOS veľkosti 1/1.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-12mm umožňujú získať regulovaný uhol pozorovania od cca 113° do cca 47° na horizontále. Takáto konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu udalostí v pozorovanej scéne. Zároveň vďaka vysokej rozlíšení senzora - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-TIP68VSR6-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE/ePoE). Napájanie cez PoE sa môže vykonávať priamo cez switch alebo injector PoE/ePoE.
Medzi výhody, ktoré plynú z využitia štandardu PoE, patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- návod na inštaláciu doplňkových napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Obr. 4 Zásada fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselného videa ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu vysokorozlíšeného video materiálu (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo sa v systémoch CCTV prekladá na predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma prenosového kanála a predĺženie životnosti médií. Čo viac, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-TIP68VSR6-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej spoluprácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková obsluha a náhľad
Pripojenie P2P a VMS
Realizácia pripojenia do siete v kamere je možná cez zabudované ethernetové rozhranie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, zmenu obrazových parametrov a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, dedikovaného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér na správu vizuálneho monitorovania, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, pričom zabezpečuje prístup ku kompletnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, nevyhnutný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a softvérom VMS iných výrobcov.
Technická špecifikácia:
| BCS-L-TIP68VSR6-Ai2 | ||||||
|---|---|---|---|---|---|---|
| Kamera | ||||||
| Snímač | 1/1.8” CMOS | |||||
| Systém skenovania | Pokročilé skenovanie | |||||
| Maximálne rozlíšenie | 3840 x 2160(8Mpx) | |||||
| RAM/ROM | 2GB/4GB | |||||
| Citlivosť | 0.0008Lux(Color,F1.8,30IRE) 0.0004Lux(F1.8,B/W,30IRE) 0Lux(IR) | |||||
| Pomer S/N | 56dB | |||||
| Závierka | Auto / manuál 1/3~1/100000s | |||||
| Variabilný ohniskový objektív | 2.7-12mm | |||||
| Uhol pohľadu | H: 113°~47° V: 60°~26° D: 133°~53° | |||||
| IR osvetľovač | Áno, dosah do 60m | |||||
| Rozlíšenie | 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2688×1520)(2560×1440) / 3M(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704× 480) / VGA(640×480) / CIF(352×288/352×240) | |||||
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding | |||||
| Rýchlosť hlavného streamu | 3840×2160(1~25/30kl/s) | |||||
| Rýchlosť druhého streamu | 704×576(1~25kl/s) 704×480(1~30kl/s) | |||||
| Rýchlosť tretieho streamu | 1920×1080(1~25/30kl/s) | |||||
| Rýchlosť štvrtého streamu | 1280×720(1~10kl/s) | |||||
| Bitrate | H264: 32Kbps~16384Kbps H265: 12Kbps~13568Kbps | |||||
| Digitálny zoom | 16x | |||||
| Optický zoom | 4x | |||||
| Funkcie obrazu | ||||||
| AGC | Auto/ručne | |||||
| AWB (vyváženie bielej) | Auto/ručne | |||||
| BLC | Áno | |||||
| HLC | Áno | |||||
| AES | Áno | |||||
| EIS | Áno | |||||
| SSA | Áno | |||||
| Široký dynamický rozsah | Áno, WDR 120dB | |||||
| Redukcia šumu | 3D DNR | |||||
| Detekcia pohybu | 4 oblasti (regulácia: veľkosť, poloha, citlivosť, prah) | |||||
| Masky súkromia | 8 | |||||
| Inteligentné funkcie Ai | Perimetrická ochrana | |||||
| Rozpoznávanie objektov Rozpoznávanie osoba/vozidlo mechanické pre vniknutie do oblasti, prekročenie čiary a rýchly pohyb znižuje falošné spúšťanie alarmu. | Detekcia tváre | |||||
| Počítanie osôb Počítanie osôb pre prekročenie čiary/vniknutie do oblasti, počítanie vstupov, výstupov a pobytov, | monitorovanie a správa radu ľudí, generovanie a export správ v časových obdobiach.||||||
| Metaúdaje | Atribúty osoby (pohlavie, oblečenie, farba, taška, pokrývka hlavy, dáždnik), atribúty tváre (pohlavie, vek, výraz tváre, okuliare, maska, brada), atribúty vozidla (typ, farba, logo, bezpečnostné pásy, fajčenie, telefón) . | |||||
| Teplotná mapa | Zaznamenávanie pohybu objektov v časovom období, štatistika hustoty časového pohybu prezentovaná graficky v odtieňoch farieb červená/modrá||||||
| Inteligentné detekovanie stratených/opuštených predmetov | Inteligentné vyhľadávanie | |||||
| SMD | ||||||
| Alarm | ||||||
| Vstup/výstup alarmový | 2/1||||||
| Kompresia audia | ||||||
| G.711A / G.711Mu / G.723 / G.726 / PCM | ||||||
| Vstup/výstup audio | 1/1 | |||||
| Mikrofón | ||||||
| Áno | Sieť||||||
| Pripojenie k sieti | RJ-45 10/100 Mbps||||||
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP,NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P | |||||
| Kompatibilita | ||||||
| ONVIF(S/G/T) | Ukladanie | |||||
| FTP, SFTP, NAS | Diaľková obsluha | |||||
| Všeobecné | ||||||
| Slot na pamäťovú kartu | Áno, karta microSD do 512GB | |||||
| Trieda ochrany | IP67 | |||||
| Trieda mechanickej odolnosti | ||||||
| IK10 | Napájanie | |||||
| Spotreba energie | ||||||
| <12.8W | Pracovná teplota | |||||
-30 °C do 60 °C
