BCS-L-TIP58VSR6-Ai1-G(2) - IP tubová kamera 8Mpx, 2.7-12mm, IR60m, Ai - BCS Rad

Podrobný popis

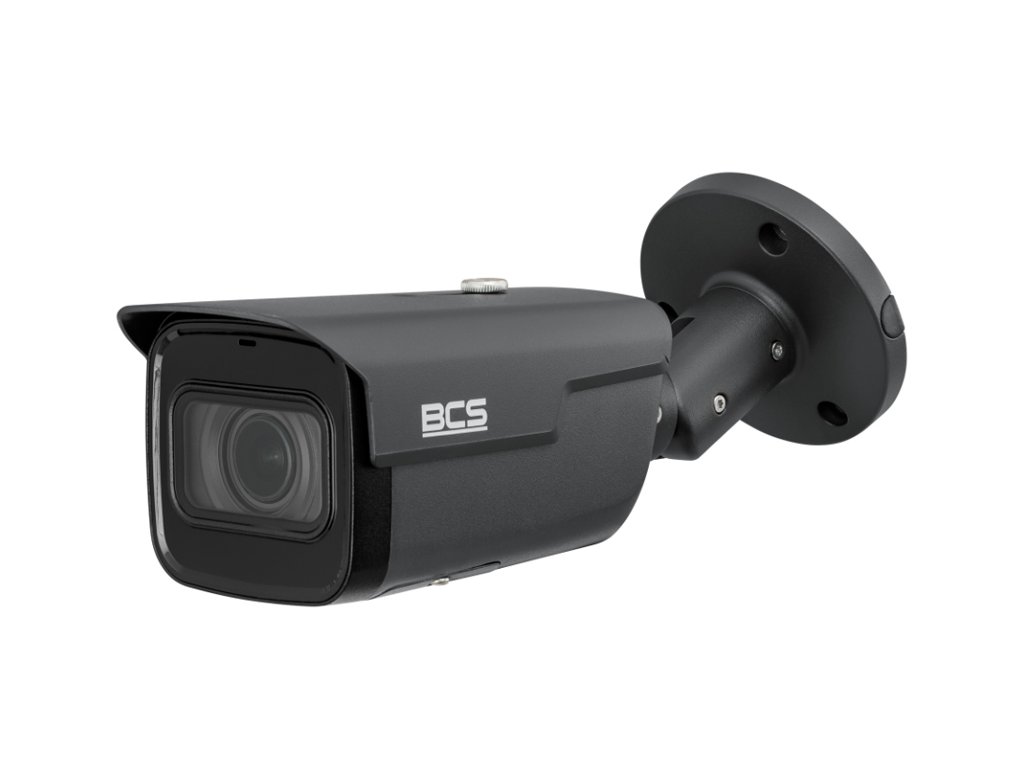

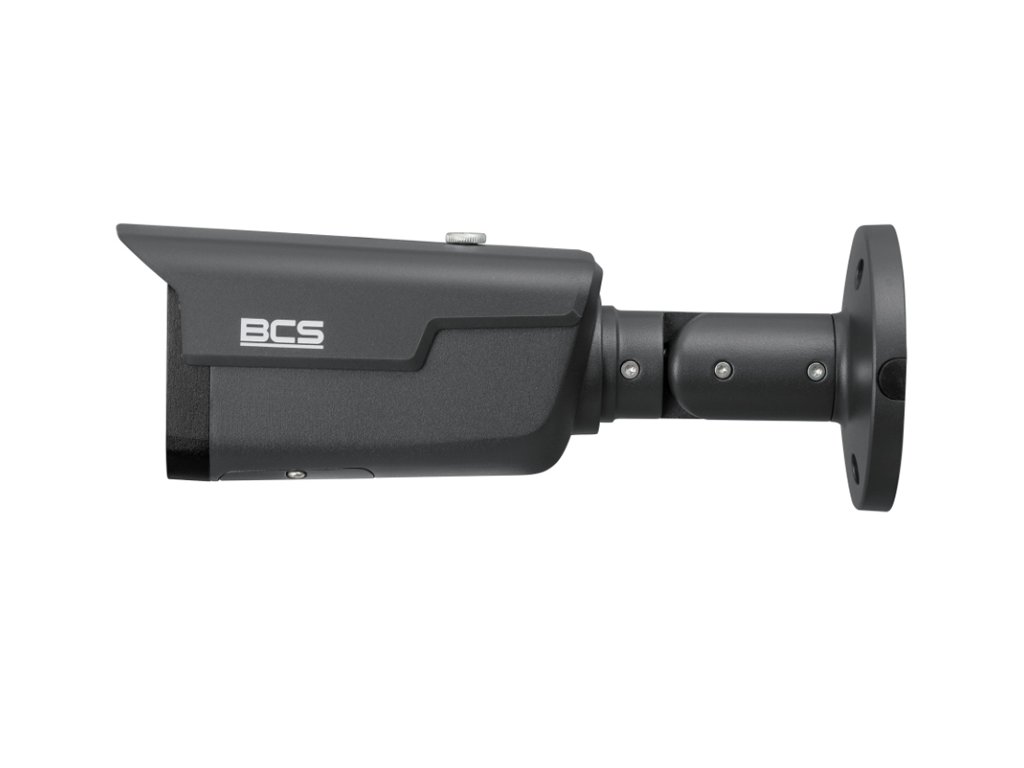

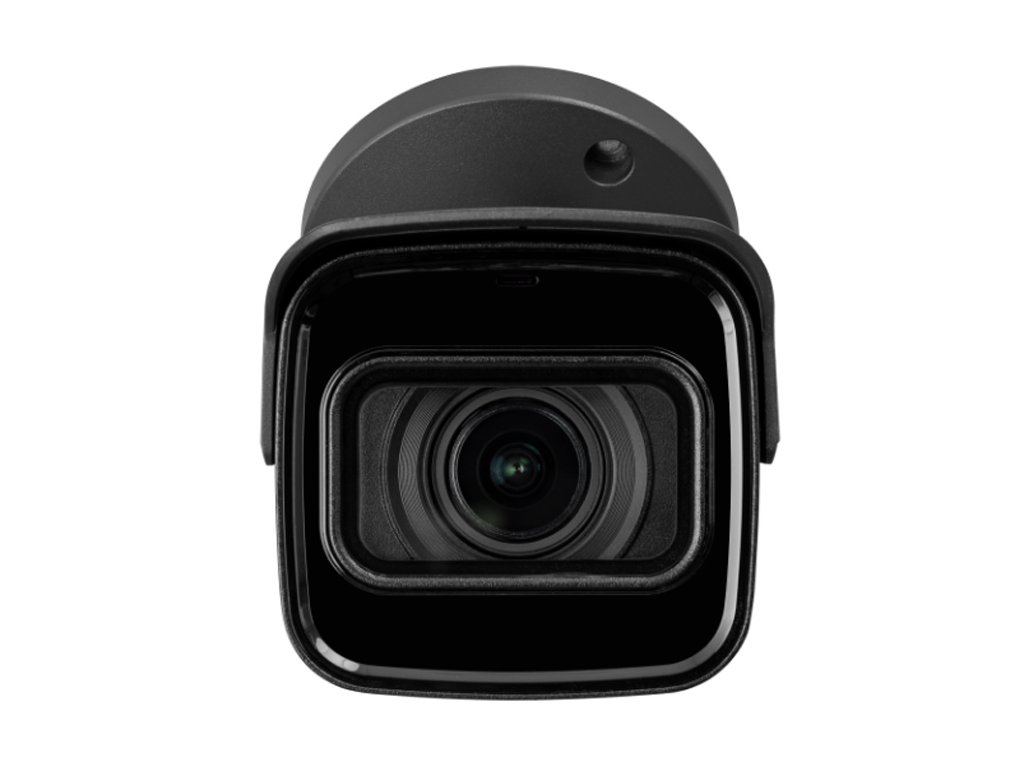

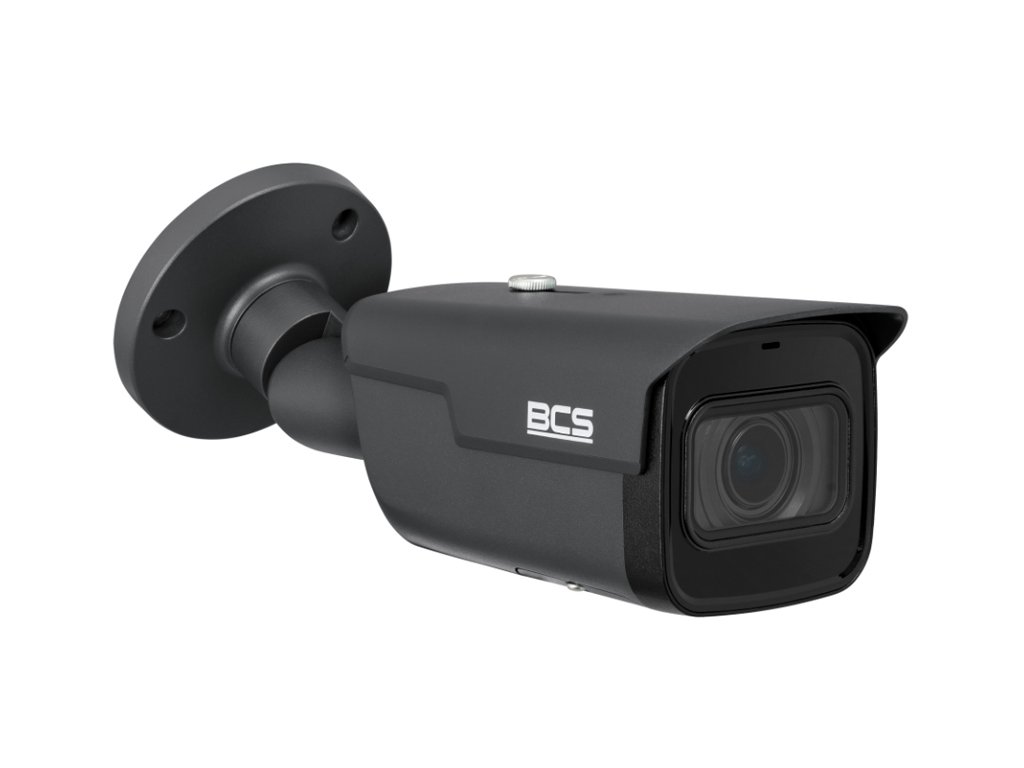

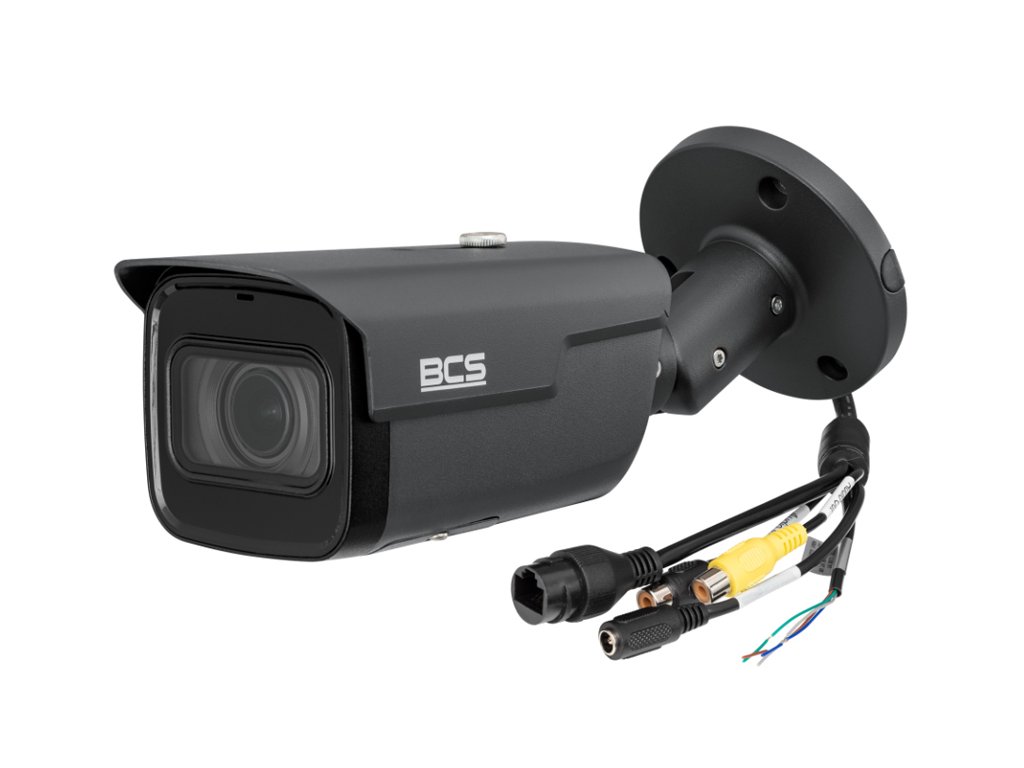

IP tubová kamera BCS-L-TIP58VSR6-Ai1-G(2) - BCS

Model BCS-L-TIP58VSR6-Ai1-G(2) je kamera fungujúca v systéme IP s variabilným ohniskom 2.7-12mm. Kamera disponuje snímačom 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vydolováva väčšie množstvo detailov z kontrastného plánu pozorovania.

Zariadenie má tiež vstavaný IR vysielač IR s dosahom účinnosti do 60m. Ochranný kryt kamery bol vytvorený vo štandarde IP67 čo zabezpečuje jej úplnú ochranu proti prenikaniu prachu a ochranu pred prenikaním vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).

Technické parametre:

• Snímač 1/1.8" CMOS
• Rozlíšenie: 3840×2160(5Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding
• Variabilné ohnisko: 2.7-12mm

• IR osveta: Áno, s dosahom do 60m
• Obrazové funkcie: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, SSA, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD 4.0
• Vstavaný mikrofón: Áno
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Slot microSD: Áno, karta do 256GB
• Trieda krytia: IP67
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Rozmery: 244.1×79×75.9mm
• Hmotnosť: 0.8 kg

Nastaviteľný uhol nahrávania

Variabilné ohnisko 2.7-12mm

Použitý snímač CMOS v kamerách BCS s rozmerom 1/1.8" palca a objektív s variabilným ohniskom 2.7-12mm umožňuje dosiahnuť nastaviteľný uhol pozorovania od približne 113° do približne 47° v horizontále. Taká konštrukcia optiky kamery robí tento model ideálnym na vykonávanie prehľadu o všetkých udalostiach v pozorovanej scéne. Zároveň vďaka vysokej rozlíšeniu matice - 3840 x 2160p - zariadenie zaručuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok pomocou 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-L-TIP58VSR6-Ai1-G(2), podobne ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutkový UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody plynúce z použitia štandardu PoE patrí:

• skrátenie času a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• žiadna potreba inštalovania dodatočných napájačov
• možnosť napájania kamier na vzdialenosť až do 250m (rozšírený režim)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line používajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálu v vysokej kvalite (4K) bez nadmerného zaťaženia prenosu. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobne úsporu pásma, čo v systémoch CCTV vedie k predlžovaniu archivačného času materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predlžovaniu životnosti dátových nosičov. Navyše, rozdiel kvality videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-TIP58VSR6-Ai1-G(2) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľad

P2P a VMS pripojenie

Realizácia pripojenia na sieť v kamere je možná cez vstavané Ethernetové pripojenie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obraz a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) zo súhrnného rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia s Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvér na správu vizuálneho monitorovania, umožňujúci pokročilé zmeny celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie událostí a inteligentných analýz obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, pričom poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video prúdu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého prehľadu, prehrávania nahrávok a prijímania oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie pomocou P2P cloudu, čo eliminuje potrebu presmerovávania IP adries na smerovači.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS softvérom iných výrobcov.
