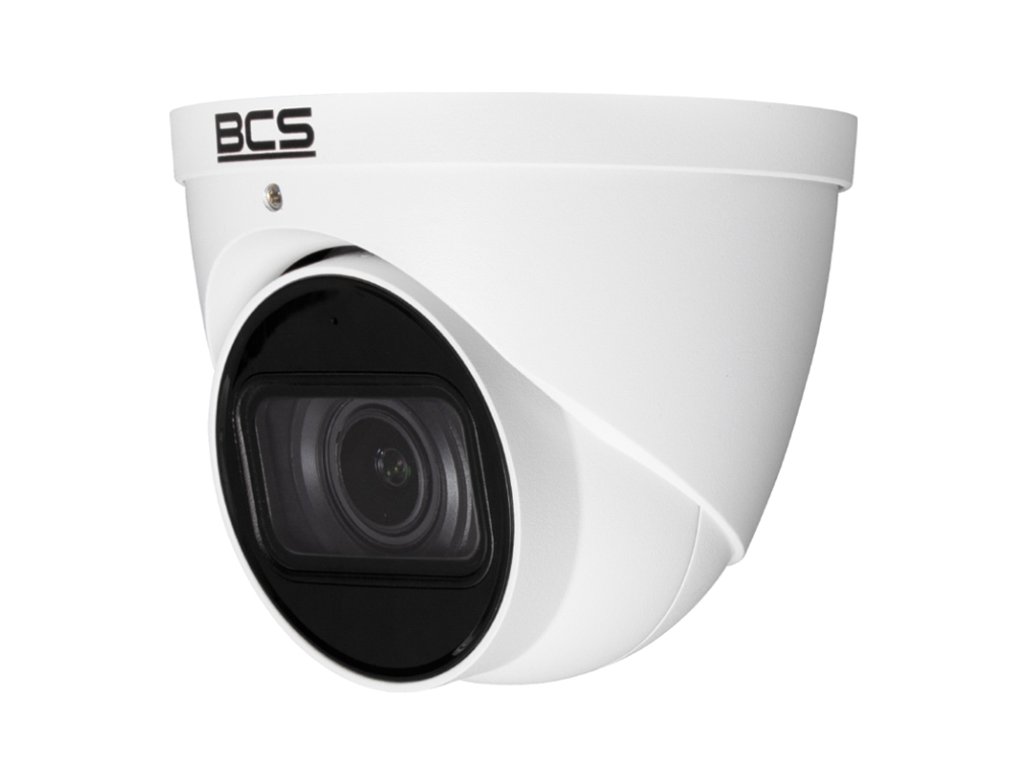

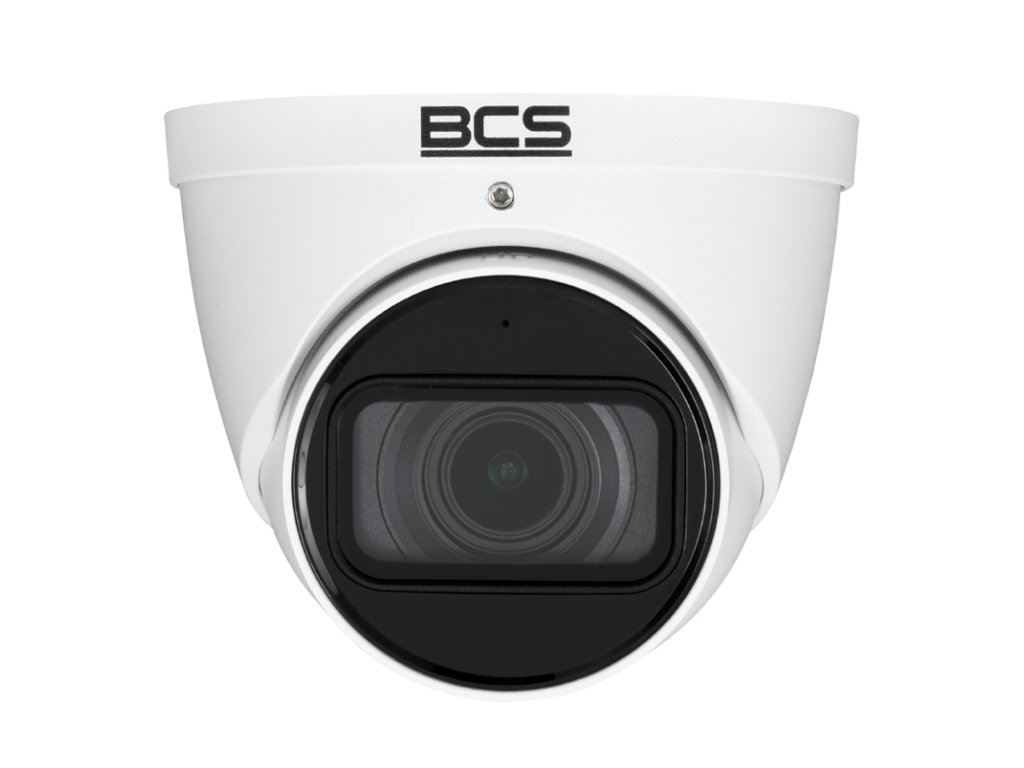

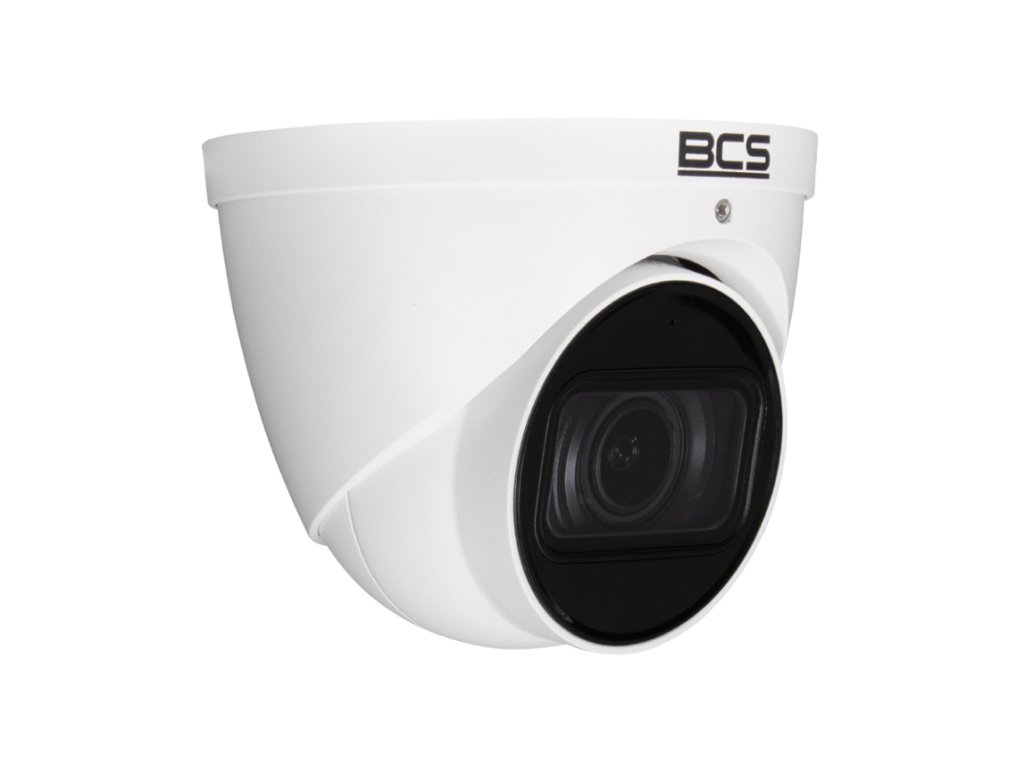

BCS-L-EIP45VSR4-Ai1(2) - IP kulová kamera 5Mpx, 2.7-13.5mm, Ai - BCS Line

Podrobný popis

Kamerový systém IP BCS-L-EIP45VSR4-Ai1(2) - BCS

Model BCS-L-EIP45VSR4-Ai1(2) je kamera fungujúca v systéme IP s variabilným objektívom 2.7-13.5mm. Kamera obsahuje snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie obsahuje tiež vstavaný infračervený reflektor IR s dosahom do 40m. Kryt kamery bol vytvorený v štandarde IP67 , čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).

Technické parametre:

• Snímač 1/2.7" CMOS
• Rozlíšenie: 2960×1688(5Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Variabilný objektív: 2.7-13.5mm

• IR osvetlenie: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD+
• Vstavaný mikrofón: Áno
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Ukladanie: FTP, SFTP, NAS

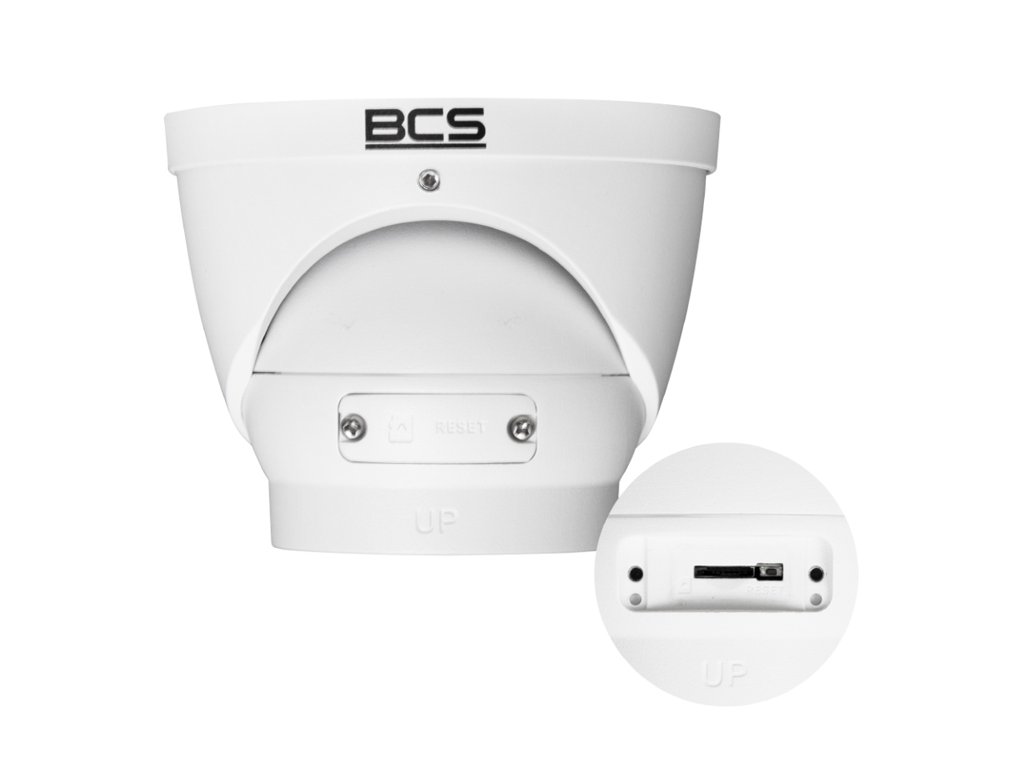

• Slot na microSD: Áno, karta do 256GB
• Trieda tesnenia: IP67
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Rozmery:?122×108.3mm
• Hmotnosť: 0.86 kg

Nastaviteľný uhol nahrávania

Variabilný objektív 2.7-13.5mm

Použitý snímač CMOS v kamere BCS s rozmerom 1/2.7" palca a objektív s meniteľnou ohniskovou vzdialenosťou 2.7-13.5mm umožňuje dosiahnuť nastaviteľný pozorovací uhol od cca 113° do cca 31° horizontálne. Takáto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu celkový událostí v rámci pozorovanej scény. Súčasne vďaka vysokej rozlíšení snímača - 2960 x 1688p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť detailnej analýzy obsahu záznamov prostredníctvom 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-L-EIP45VSR4-Ai1(2), podobne ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez utp kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE je možné realizovať priamo cez switch alebo injektor PoE.

K výhodám vyplývajúcim z použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• žiadna potreba inštalovať ďalšie napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line používajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo v systémoch CCTV znižuje predlženie času archivácie materiálu na disku, zvýšenie dostupnej kapacity prenosového kanála a predlženie životnosti nosičov dát. Čo viac, rozdiel v kvalite videomateriálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-EIP45VSR4-Ai1(2) je možné voľne prepnúť medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a živý náhľad

P2P a VMS pripojenie

Realizácia pripojenia do siete v kamere je možná prostredníctvom vstavaného Ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu videomonitoringu, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia zadaním IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu prekladať IP adresy na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
