BCS-L-EIP28FSR5-Ai1-G(2) - IP dome kamera 8Mpx, 2.8mm, Ai - BCS Line

Podrobný popis

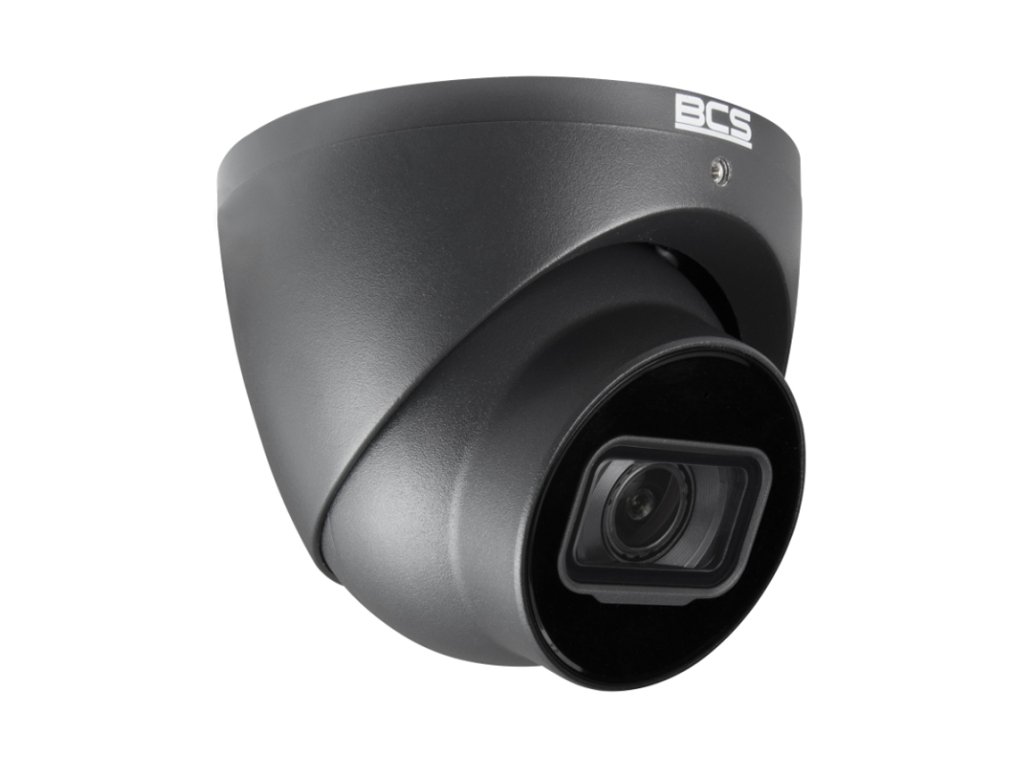

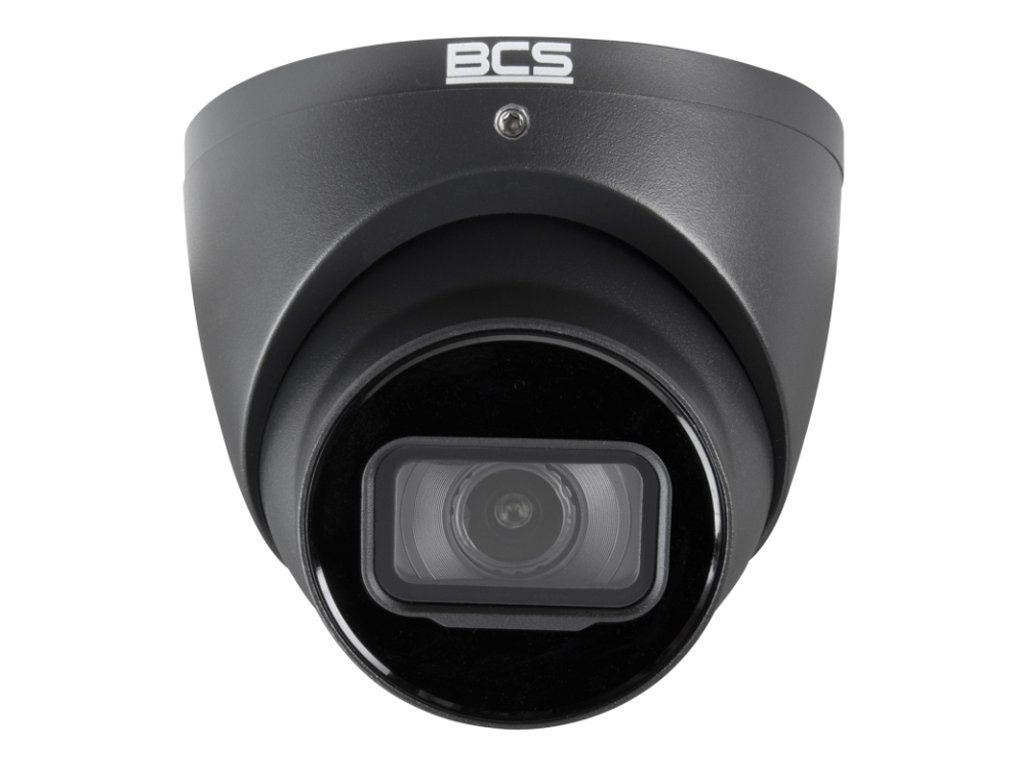

Kamera kopulová IP BCS-L-EIP28FSR5-Ai1-G(2) - BCS

Model BCS-L-EIP28FSR5-Ai1-G(2) je kamera fungujúca v systéme IP s objektívom 2.8mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne väčšie množstvo detailov z kontrastného sledovaného plánu.

Zariadenie má tiež zabudovaný reflektor IR s dosahom do 30m. Obal kamery bol vytvorený v štandarde IP67, čo zaisťuje jej úplnú ochranu proti prenikaniu prachu a ochranu proti prenikaniu vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).

Technické parametre:

• Snímač 1/1.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
• Objektív: 2.8mm

• IR osvetľovač: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, Defog, SSA
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie lieny, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD 4.0
• Zabudovaný mikrofón: Áno
• Obsluha: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

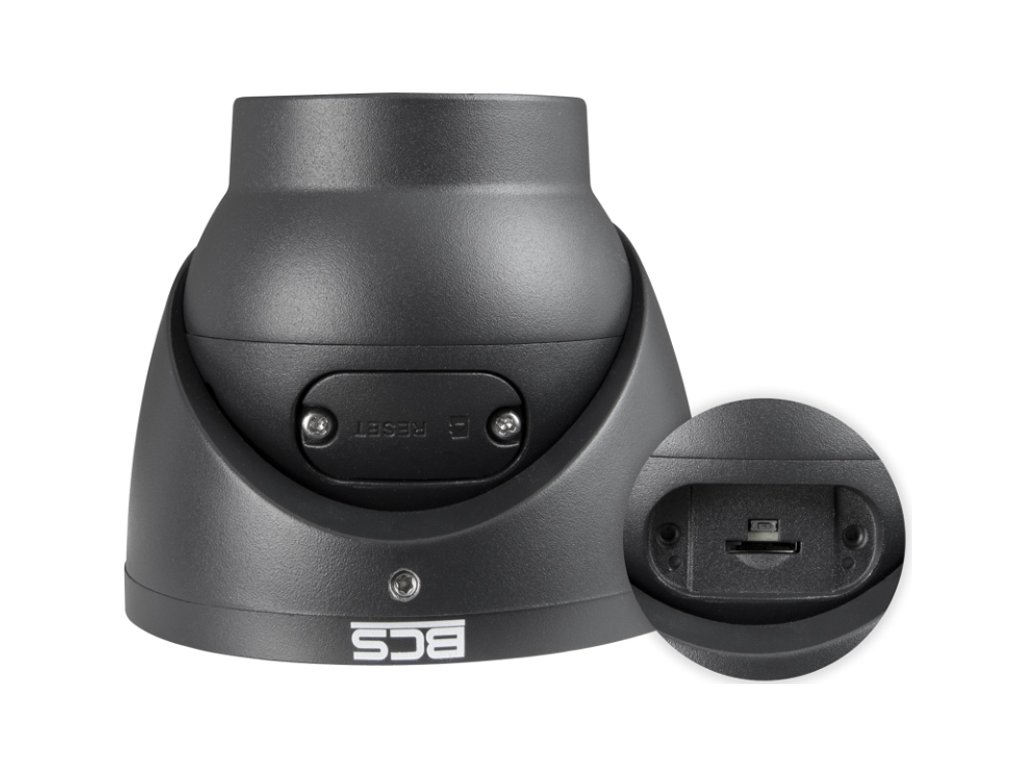

• Slot microSD: Áno, karta do 256GB
• Trieda krytia: IP67
• Prevádzková teplota: -40°C do +60°C

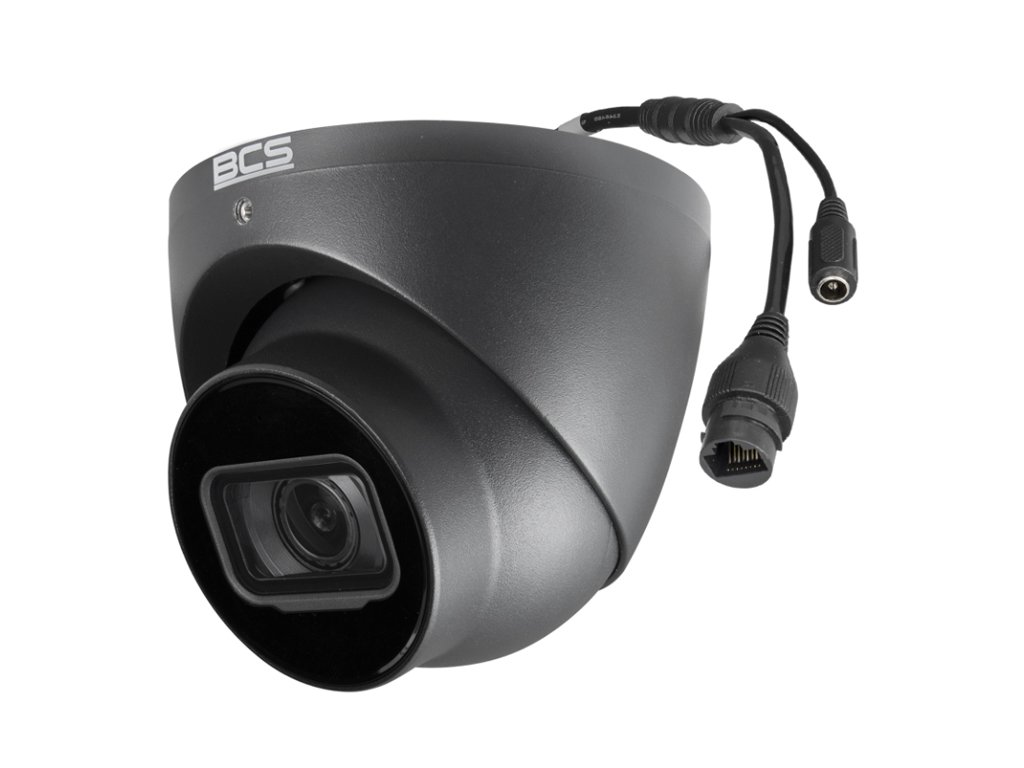

• Napájanie: 12V DC alebo PoE(802.3af)
• Rozmery: 106×93.6mm
• Hmotnosť: 0.5 kg

Široký uhol nahrávania

Objektív s pevným ohniskom 2.8mm

V kamere BCS použitý snímač CMOS v veľkosti 1/1.8" palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť uhol pozorovania asi 111° na horizontále. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí v zóne sledovanej scény. Zároveň vďaka vysokej rozlišovacej schopnosti matice - 3840 x 2160p - zariadenie zaisťuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-L-EIP28FSR5-Ai1-G(2), ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s použitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE.

Medzi výhody, ktoré prichádzajú s použitím štandardu PoE, patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• bez nutnosti inštalácie dodatočných napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line používajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselného sledovania ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu video materiálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo v systémoch monitorovania CCTV vedie k predlženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového spojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi efektivitou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-EIP28FSR5-Ai1-G(2) sa dá voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a sledovanie

P2P a VMS pripojenie

Realizácia pripojenia do siete v kamere je možná prostredníctvom zabudovaného Ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach s Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého sledovania, prehrávania záznamov a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
