BCS-L-DIP25FSR4-Ai(2) - IP kamera s kopulovým dizajnom 5Mpx, 2.8mm, IK10, Ai - BCS Line

Podrobný popis

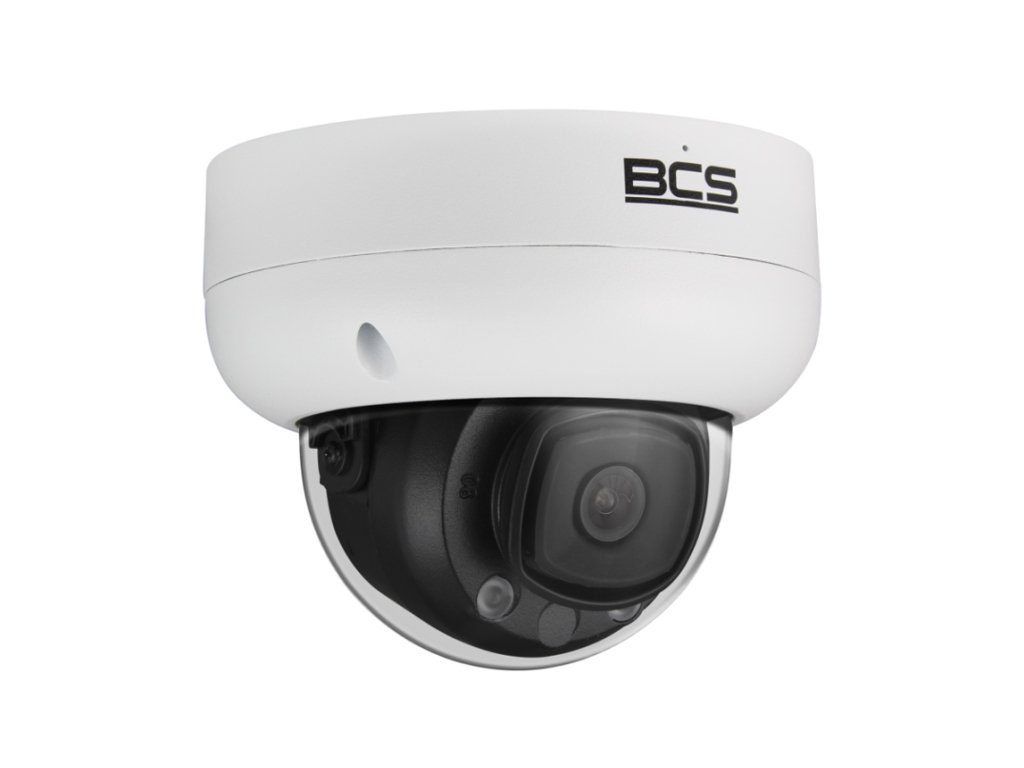

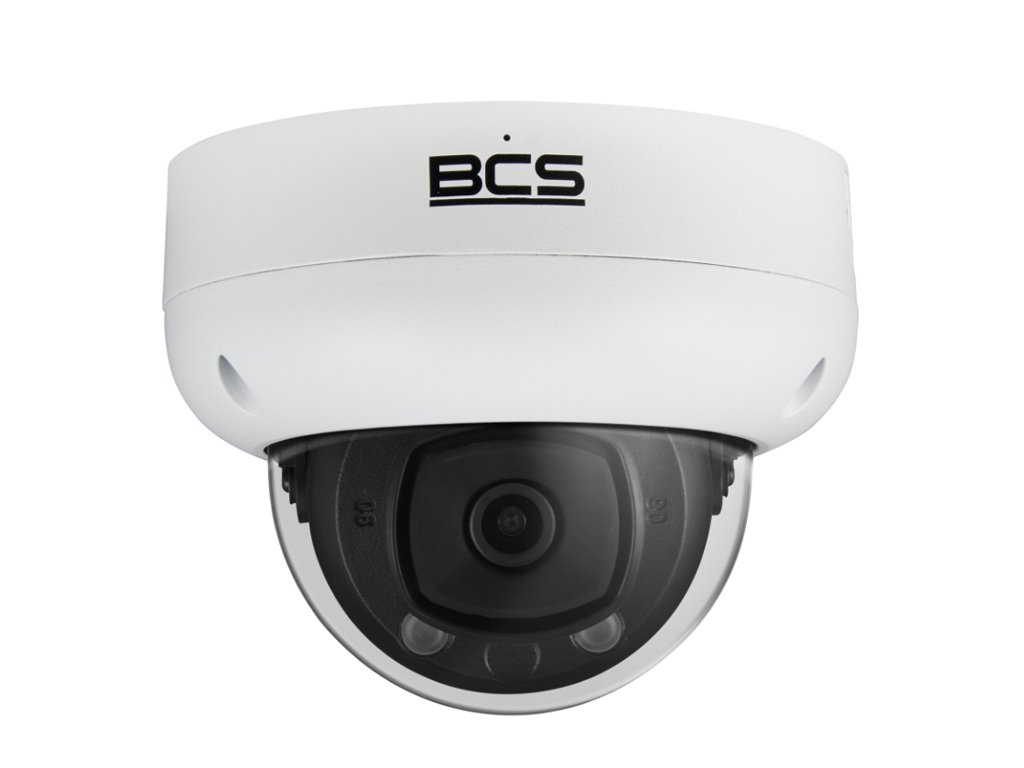

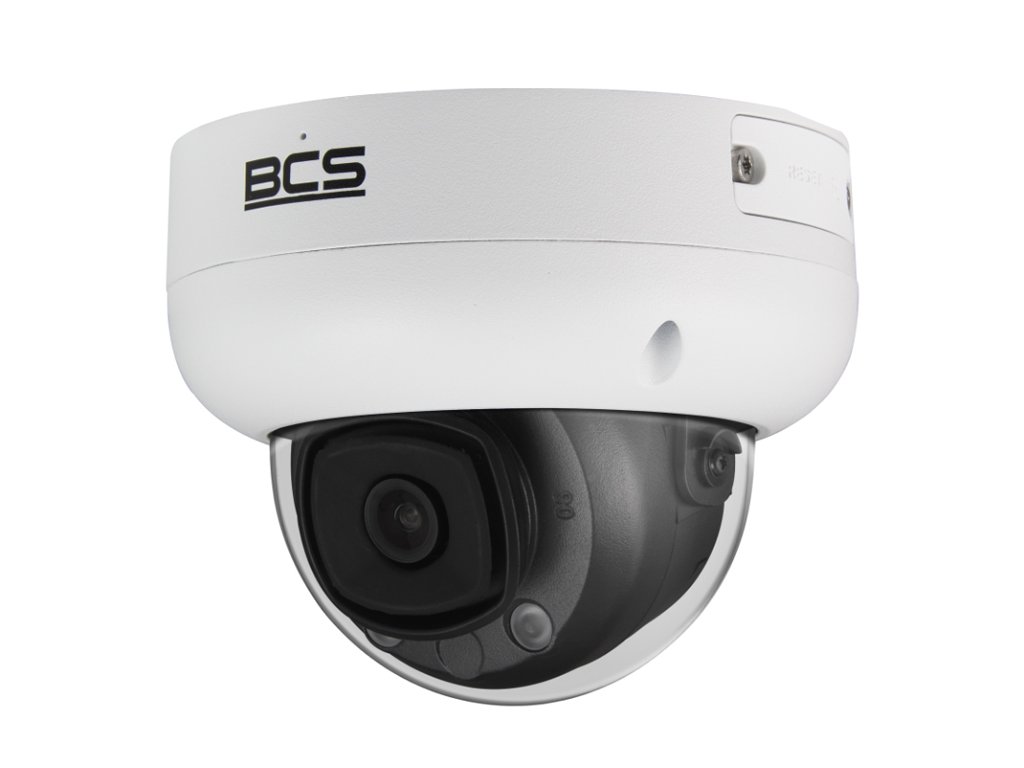

Kamera kupolová IP BCS-L-DIP25FSR4-Ai(2) - BCS

Model BCS-L-DIP25FSR4-Ai(2) je kamera fungujúca v systéme IP s objektívom 2.8mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje podľa štandardu H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného plánu pozorovania.

Zariadenie má tiež zabudovaný osvetľovač IR s dosahom do 50m. Kryt kamery bol vytvorený v štandarde IP67 a IK10 čo jej poskytuje úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody, ako aj zabezpečuje proti mechanickému poškodeniu. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).

Technické parametre:

• Snímač 1/2.7" CMOS
• Rozlíšenie: 2960×1688(5Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
• Objektív: 2.8mm

• Osvetľovač IR: Áno, dosah do 50m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD 3.0
• Zabudovaný mikrofón: Áno
• Vstup/výstup audio: 1/1
• Vstup/výstup alarmový: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

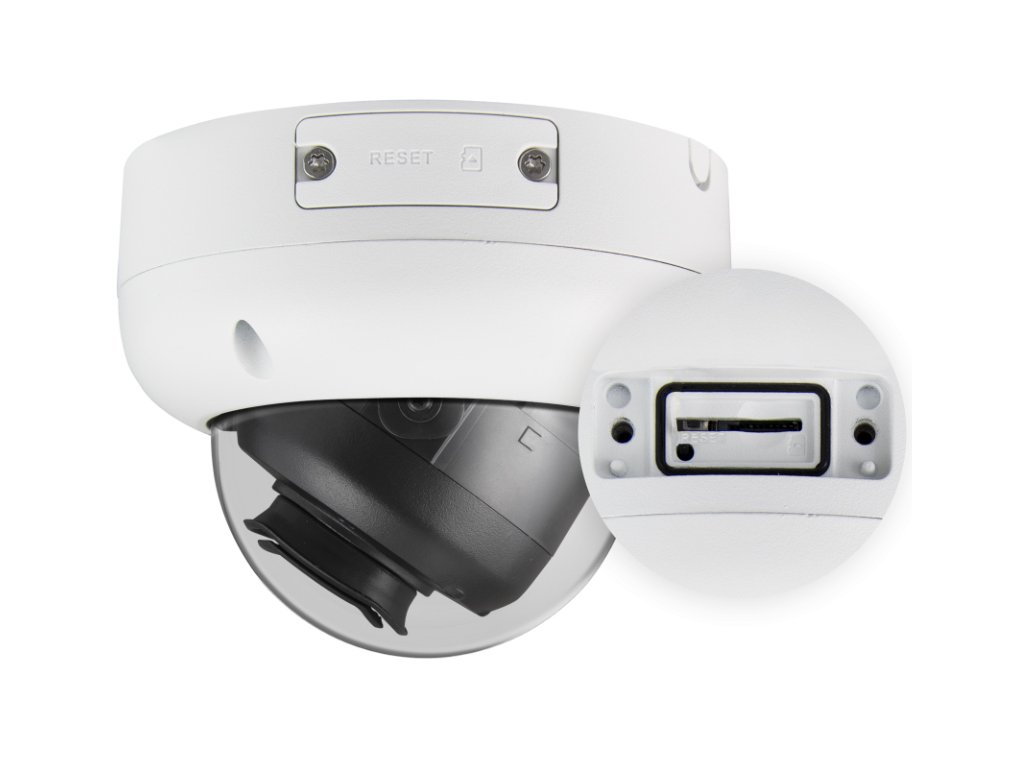

• Slot microSD: Áno, karta do 512GB
• Klasifikácia tesnosti: IP67
• Klasifikácia mechanickej odolnosti: IK10
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Hmotnosť: 0.51 kg
• Rozmery: 111.7×89mm

Široký uhol nahrávania

Objektív s pevným ohniskom 2.8mm

Použitý snímač CMOS v kamere BCS s rozmerom 1/2.7" palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť uhol pozorovania približne 111° vodorovne. Taká konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení matice - 2960 x 1688p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie prostredníctvom PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-L-DIP25FSR4-Ai(2), tak ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo prostredníctvom stoženého UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE sa môže uskutočňovať priamo prostredníctvom switch alebo injector PoE.

Medzi výhody plynúce z použitia štandardu PoE patrí:

• skracovanie času a znižovanie nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• absence potreby inštalovania ďalších napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada činnosti napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov videomonitoringu ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-DIP25FSR4-Ai(2) je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia na sieť v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia s operačným systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu video monitorovania, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím adresy IP zariadenia, pričom poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie videostreamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
