Podrobný popis

Sada na bezdrôtový prenos videa, AV-500-4HD - EWIMAR

AV-500-4HD je sada, ktorej úlohou je bezdrôtový prenos videosignálu vo vysokom rozlíšení. Zariadenie využívajúce pásmo ISM 5.8GHz, ktoré nevyžaduje povolenie na používanie, funguje na krátke vzdialenosti. Sada spolupracuje so systémami priemyselných kamier a rekordérov DVR, pracujúcich v štandardoch AHD, HD-CVI, HD-TVI a PAL (CVBS) s rozlíšeniami 960H, 720P/960P a 1080P. AV-500-4HD-L má možnosť podpory 1 video kanála, v ktorom je obraz prenášaný v reálnom čase bez oneskorenia viditeľného pri riešeniach IP. Sada je kompatibilná s rekordérmi a kamerami, ako sú HikVision, Dahua a inými 4-systémovými kamerami využívajúcimi vyššie uvedené video štandardy.

Rádiový prenos obrazu HD

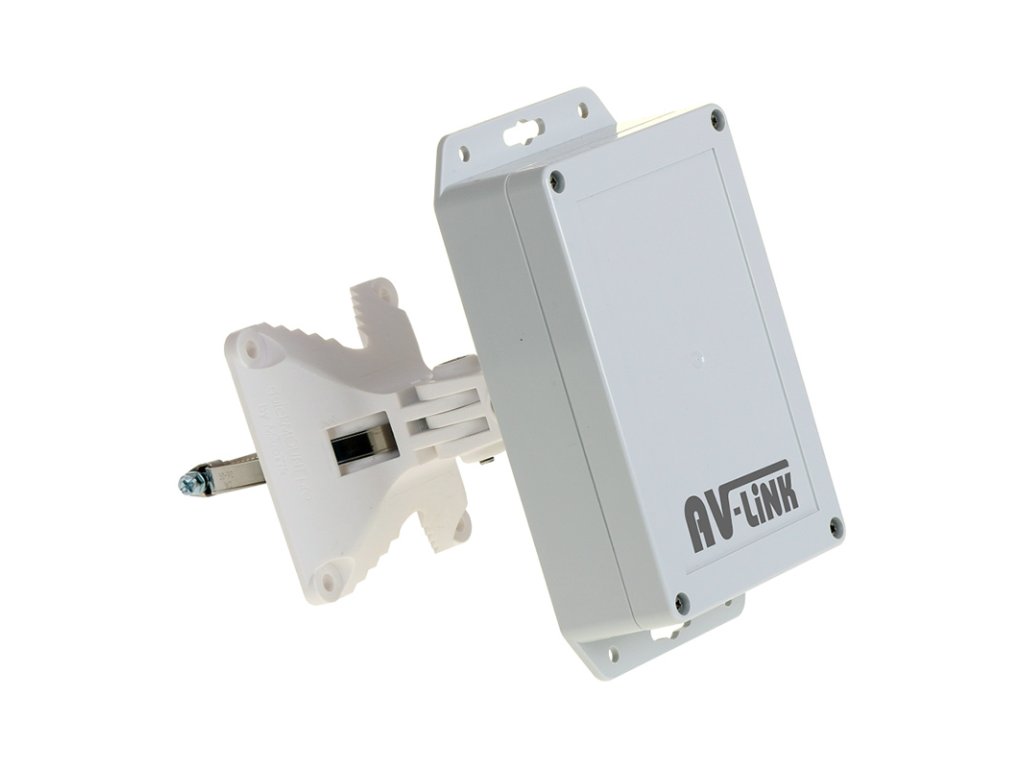

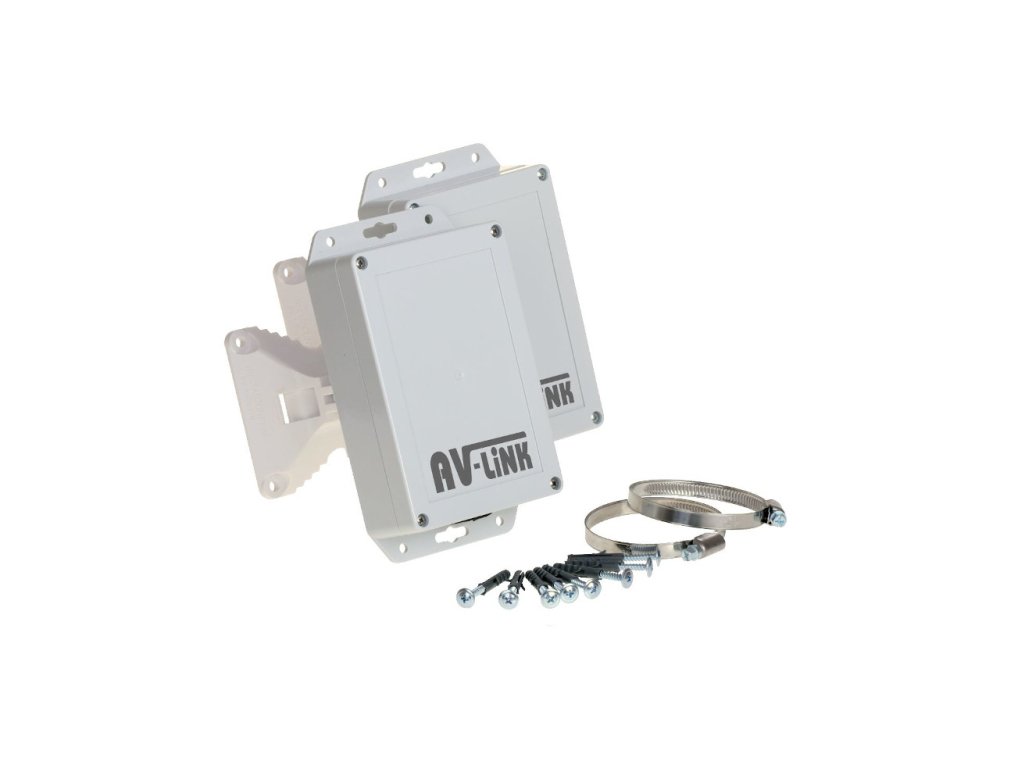

Počet dostupných rádiových kanálov závisí od rozlíšenia pripojených kamier vzhľadom na šírku povoleného pásma ISM (960H/720P/960P - 4 kanály, 1080P - 2 kanály). Pre rozlíšenie 1080P sa bezdrôtový dosah líši v závislosti od pripojeného štandardu kamier a je: AHD - 500 metrov, HD-CVI - 400 metrov, HD-TVI - 300 metrov. Pre nižšie rozlíšenie je bezdrôtový dosah minimálne 500 metrov pre každý zo štandardov. Vyššie uvedené hodnoty sa týkajú oblasti s veľkým množstvom rádiových rušení v otvorenom priestore a v závislosti od podmienok sa môžu líšiť. Sada obsahuje nástenný-stĺpový držiak, nastaviteľný v dvoch rovinách, vďaka ktorému môže byť montáž zariadenia vykonaná za akýchkoľvek podmienok bez potreby použitia ďalších príslušenstiev.

Inštalácia a nastavenie

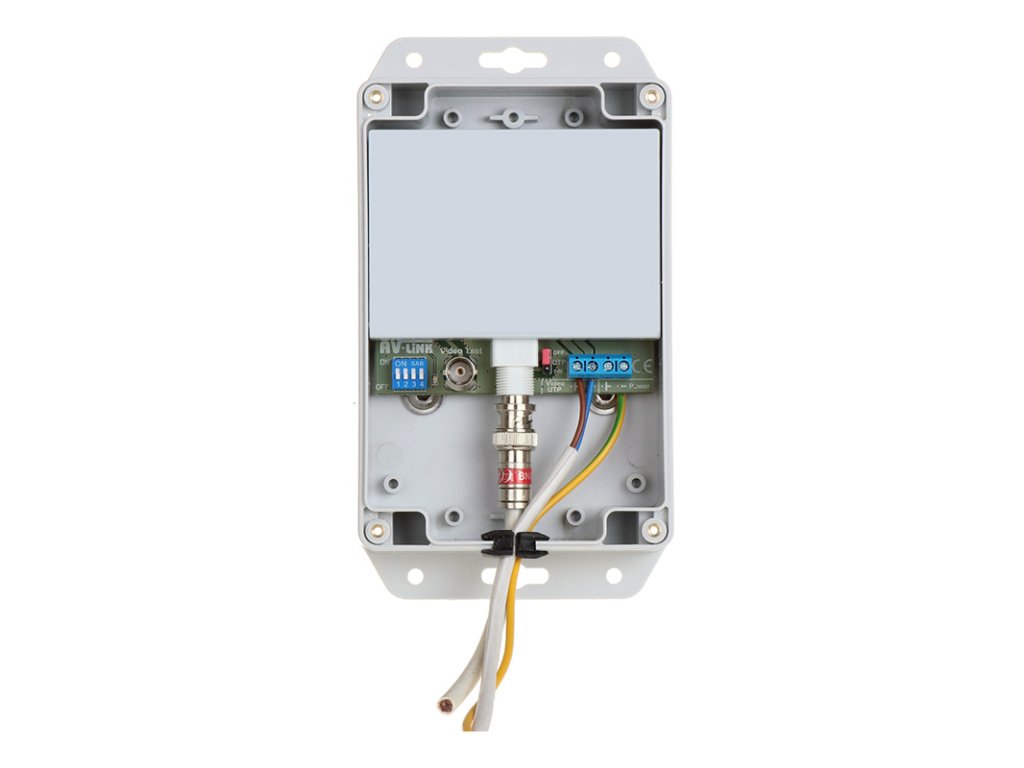

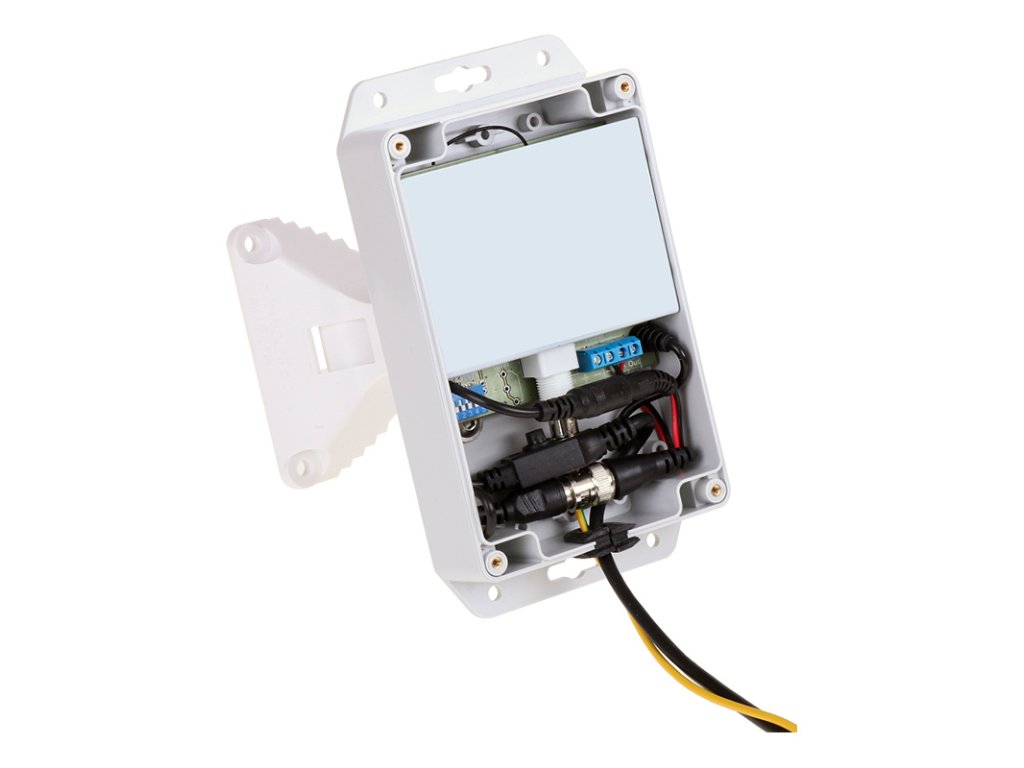

Vysielač aj prijímač majú vysoko kvalitnú prepäťovú ochranu, 2kA (séria Extreme) pre Video a 5kA pre napájanie. Toto riešenie počas búrkových prúdov výrazne znižuje pravdepodobnosť poškodenia sady a k nej pripojených zariadení. Navyše je vysielač vybavený súborom konektorov, ktoré čo najviac zjednodušujú pripojenie kamery inštalovanej v blízkosti a skrytie jej káblov vo vnútri jeho obalu. Vysielač využívajúci vstavanú prepäťovú ochranu tiež chráni pripojenú kameru v prípade, že je nainštalovaná v blízkosti. Ak je kamera vzdialená, odporúča sa pripojiť ďalší prepäťový chránič k kamere. Odporúča sa v každom prípade pripojiť prepäťový chránič vhodný pre použitý kábel, aby sa zabránilo poškodeniu rekordéra. AV-500-4HD má špeciálne priechodky, vďaka ktorým všetky spojovacie káble nevyžadujú prerezanie počas inštalácie alebo servisných činností, ak je potrebné ich úplne odstrániť. Pripojenie k rekordéru DVR môže byť vykonané pomocou koaxiálneho kábla alebo UTP krútených párov, vďaka zabudovanému impedančnému konvertoru - taktiež chránenému prepäťovým chráničom (OVP).

AV-500-4HD - možnosti pripojenia

Odporúča sa používanie sady s rekordérmi renomovaných značiek. Boli vykonané testy, ktoré preukázali, že niektoré najlacnejšie viacsystémové rekordéry DVR neznámych značiek vykazujú nestabilnú prácu so sadou.

Technická špecifikácia
