AV-500-4HD-L - Sada bezdrôtového prenosu videa AHD, CVI, TVI do výťahov - EWIMAR

Podrobný popis

Bezdrôtová súprava na prenos videa AHD, CVI, TVI pre výťahy, AV-500-4HD-L - EWIMAR

AV-500-4HD-L je súprava určená na bezdrôtový prenos video signálu vo vysokom rozlíšení vo výťahových šachtách. Zariadenie využíva frekvenčné pásmo ISM 5.8GHz, ktoré nevyžaduje povolenie na používanie a je určené na prácu na krátke vzdialenosti. Súprava spolupracuje s priemyselnými kamerovými systémami a rekordérmi DVR, ktoré používajú štandardy AHD, HD-CVI, HD-TVI a PAL (CVBS) s rozlíšeniami 960H, 720P/960P a 1080P. AV-500-4HD-L má schopnosť spracovať 1 video kanál, v ktorom je obraz prenášaný v reálnom čase bez oneskorení, ktoré môžu byť viditeľné v riešeniach IP. Súprava je kompatibilná s rekordérmi a kamerami, ako sú HikVision, Dahua a inými 4-systémovými kamerami využívajúcimi vyššie uvedené video štandardy.

Rádiový prenos videa AHD, HD-CVI, HD-TVI

Počet dostupných rádiových kanálov závisí od rozlíšenia pripojených kamier z dôvodu šírky povoleného pásma ISM (960H/720P/960P - 4 kanály, 1080P - 2 kanály). Pre rozlíšenie 1080P sa bezdrôtový dosah líši v závislosti od pripojeného štandardu kamier a je od 5 do 150 metrov v závislosti od zvoleného video štandardu a typu budovy.

Správny spôsob inštalácie

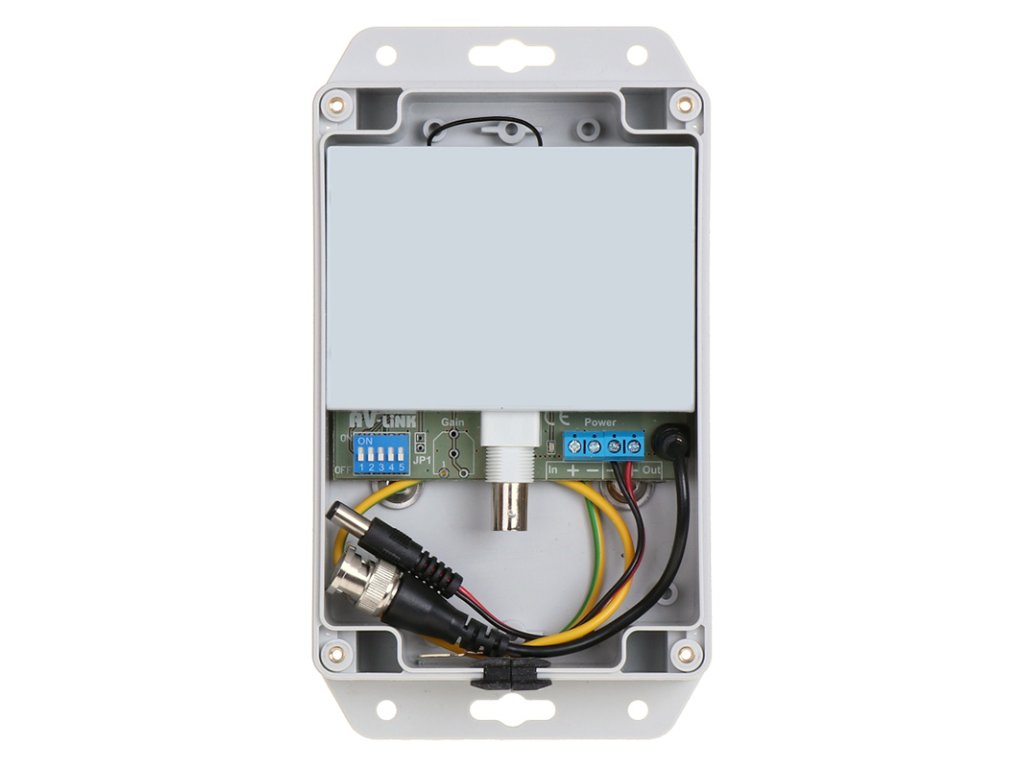

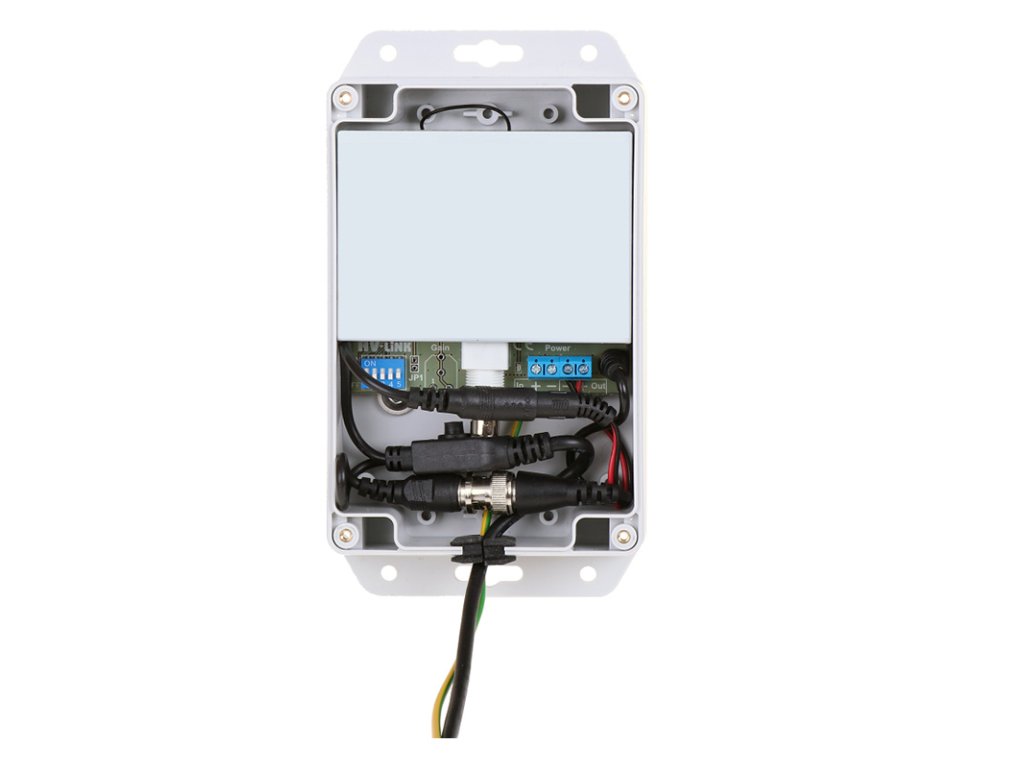

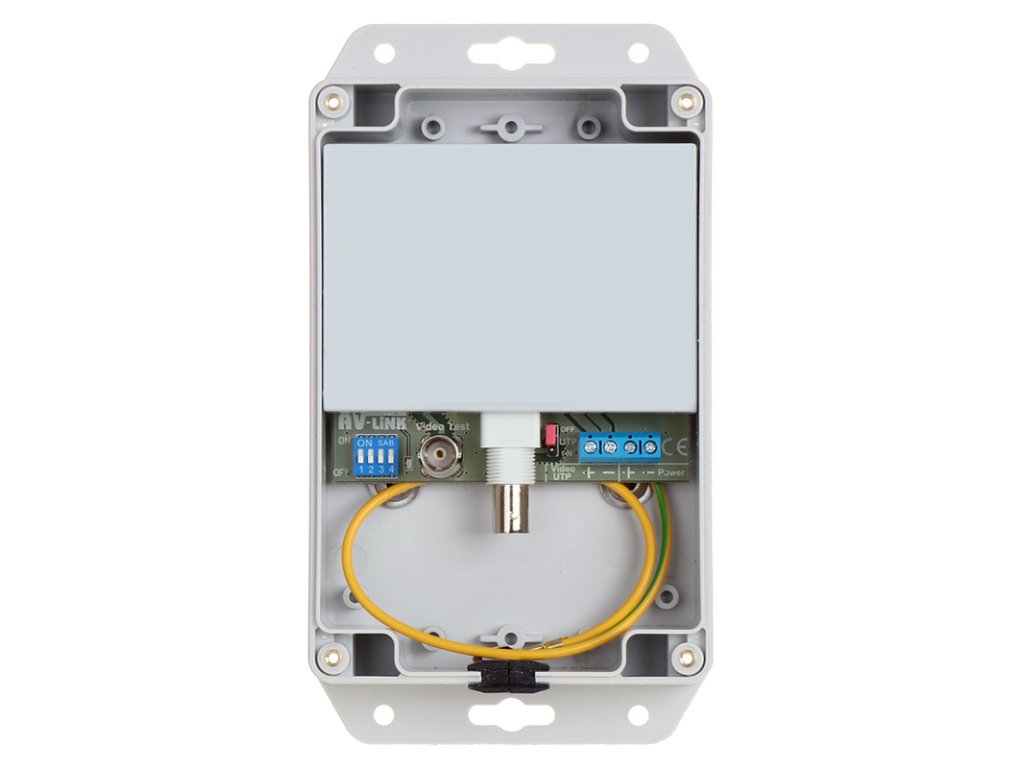

Vysielač a prijímač sú chránené proti prepätiu vysokej kvality, 2kA (séria Extreme) pre Video a 5kA pre napájanie. Toto riešenie počas búrkových výbojov výrazne znižuje pravdepodobnosť poškodenia súpravy a pripojených zariadení. Okrem toho vysielač je vybavený súpravou konektorov, ktoré maximálne zjednodušujú pripojenie kamery inštalovanej v blízkosti a skrytie jej káblov vo vnútri jeho krytu. Vysielač pomocou vstavanej ochrany proti prepätiu tiež chráni pripojenú kameru, ak je nainštalovaná v blízkosti. Ak je kamera vzdialenejšia, odporúča sa pripojiť ďalší ochranný prvok proti prepätiu pri kamere. AV-500-4HD-L má špeciálne priepusty, vďaka ktorým nie je potrebné pri inštalácii alebo údržbe, ak je potrebné ich kompletne odstrániť, prestrihávať spojovacie káble. Pripojenie k rekordéru DVR môže byť realizované pomocou koaxiálneho kábla alebo krúteného paru UTP vďaka vstavanému konvertoru impedancie - tiež chránenému obmedzovačom prepätia (OVP).

AV-500-4HD-L - možnosti pripojenia

Odporúča sa používať súpravu so značkovými rekordérmi. Testy preukázali, že niektoré najlacnejšie viacsystémové rekordéry DVR neznámych značiek vykazujú nestabilnú prevádzku so súpravou.
