AUPS-70-120-XL1 - Impulzný záložný zdroj 230VAC - 12VDC, 6A, 72W v exteriérovej skrinke IP56 s miestom na batériu 18Ah - ATTE
Kód: EC-19060Podrobný popis
IMPULZNÝ ZDROJ AUPS-70-120-XL1 PRE CCTV - ATTE

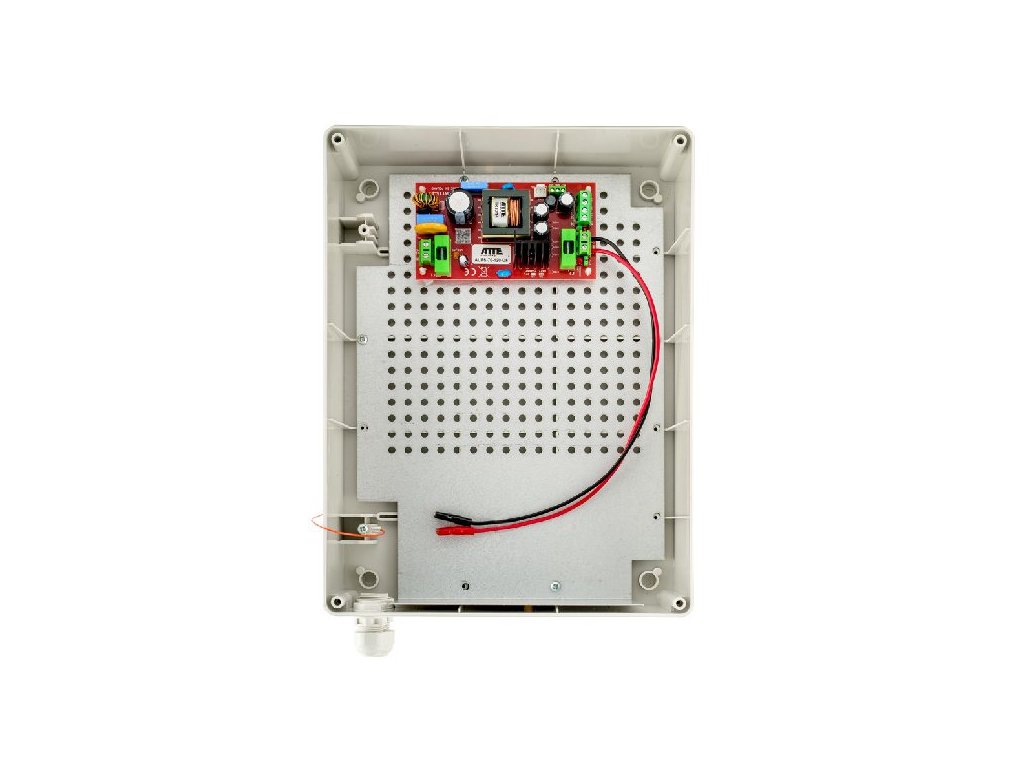

Bufferovaný impulzný zdroj ATTE AUPS-70-120-XL1 je zdroj, ktorý umožňuje efektívne napájanie náročných elektronických zariadení, najmä zariadení ako: kamery IP monitorovania, rekordéry priemyselnej televízie CCTV alebo systémy kontroly prístupu KD atď. Konštrukcia bola navrhnutá s ohľadom na napájanie inštalácií, ktoré vyžadujú zabezpečenie nepretržitého spoľahlivého napájania 24 hodín denne. AUPS-70-120-XL1 je bufferovaný impulzný zdroj, pripravený na efektívnu prácu so suchými aj olovo-kyselinovými akumulátormi. Špeciálna oceľová skrinka, v ktorej je zariadenie umiestnené, garantuje ľahké zakončenie káblov vo vnútri budovy a rieši problémy s umiestnením zariadenia.
Technické parametre:
- Napájanie: 190 ÷ 260V AC 50Hz
- Akumulátor: 1x gélový alebo AGM akumulátor 12V/18Ah
- Výkon zdroja: 72W
- Účinnosť: 90%
- Výstupné napätie: 12V DC +/-15%
- Výstupný prúd: 6A
- Prúd nabíjania akumulátora: 1A alebo 2A (voliteľné spojkou JP1)
- Signalizácia práce: LED diódy
- LED1 žltá
- LED2 zelená
- LED3 červená
- Technické výstupy: OUF, ACF
- Puzdro: ABOX-XL1 (materiál-plast)
- Stupeň ochrany: IP56
- Rozmery: 1,50 kg

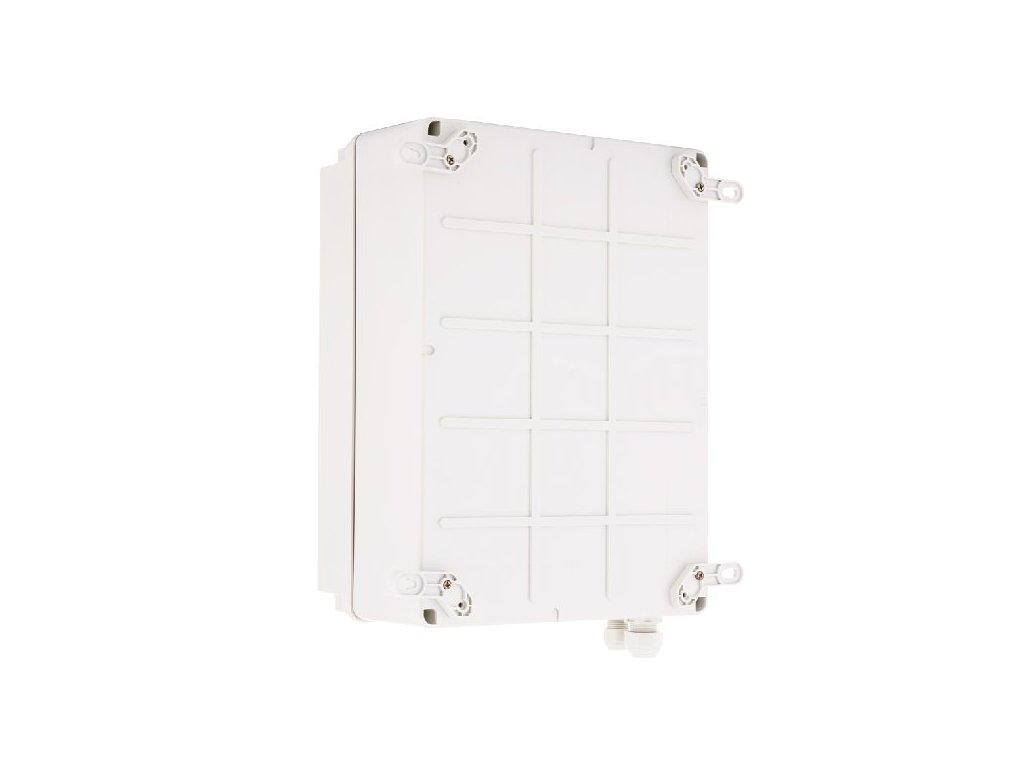

- Montáž: Nástenná montáž pomocou montážnych úchytov
AUPS-70-120-XL1 poskytuje kompletné riešenie pre výzvy spojené so spoľahlivým napájaním zariadení priemyselného monitorovania CCTV a zariadení, ktoré vyžadujú efektívne udržanie napájania a zabezpečenie nepretržitej prevádzky v prípade poruchy. Stojí za zmienku aj vysoká účinnosť bufferového zdroja na úrovni 90%. Týmto spôsobom sa eliminovali problémy s prehriatím vnútra puzdra. Treba tiež spomenúť ochrany: produkt je vybavený účinnou ochrannou proti skratu (SCP), preťaženiu (OLP), tepelnou (OHP) a prepäťovou ochranou. Ochrana bola implementovaná tak na výstupe zdroja, ako aj na strane sieťového napájania 230 VAC.
Veľký význam pre funkčnosť zdroja AUPS-70-120-XL1 má tiež fakt, že má obvody chrániace akumulátor pred nadmerným vybitím (ochrana UVP) a dodatočnú ochranu pred obrátenou polarizáciou. Okrem toho treba zdôrazniť, že bufferovaný impulzný zdroj ponúka možnosť spustenia bez sieťového napájania a kontrolu práce a integráciu s inými systémami prostredníctvom špeciálne pripravených technických výstupov OUF a ACF.
Technická špecifikácia:
| AUPS-70-120-XL1 | |
|---|---|
| Všeobecné | |
| Akumulátor | 1 x gélový alebo AGM akumulátor 12V / 18Ah |
| Napájanie | 190 ÷ 260V AC, 50Hz |
| Výkon zdroja | 72W |
| Účinnosť | 90% |
| Výstupné napätie | 12V DC +/-15% |
| Výstupný prúd | 6A |
| Prúd nabíjania akumulátora | 1 A alebo 2 A (voliteľné spojkou JP1) |
| Ochrana vstupu zdroja | Istič s pomalou reakciou 3,15A |
| Ochrana výstupu zdroja | Napájanie zo siete: Práca z akumulátora: |
| Ochrana obvodu akumulátora | Ochrana pred obráteným pripojením akumulátora a preťažením: Istič s pomalou reakciou 6,3A Odpojenie akumulátora pri napätí pod 10,2 V s automatickým obnovou po pripojení sieťového napätia |
| Signalizácia práce | LED1 (žltá) - prítomnosť sieťového napätiaLED2 (zelená) - prítomnosť výstupného napätiaLED3 (červená) - nabíjanie akumulátora |
| Technické výstupy | OUF – chýbajúce napätie +DC_OUT ACF – chýbajúce AC napätie Výstupy typu otvorený kolektor s maximálnou záťažou 50mA (každý výstup) |
| Spustenie pri chýbajúcom AC napájaní | Automatické spustenie zdroja po pripojení akumulátora|
| Pracovné podmienky | Teplota: -20oC ÷ 50oC|

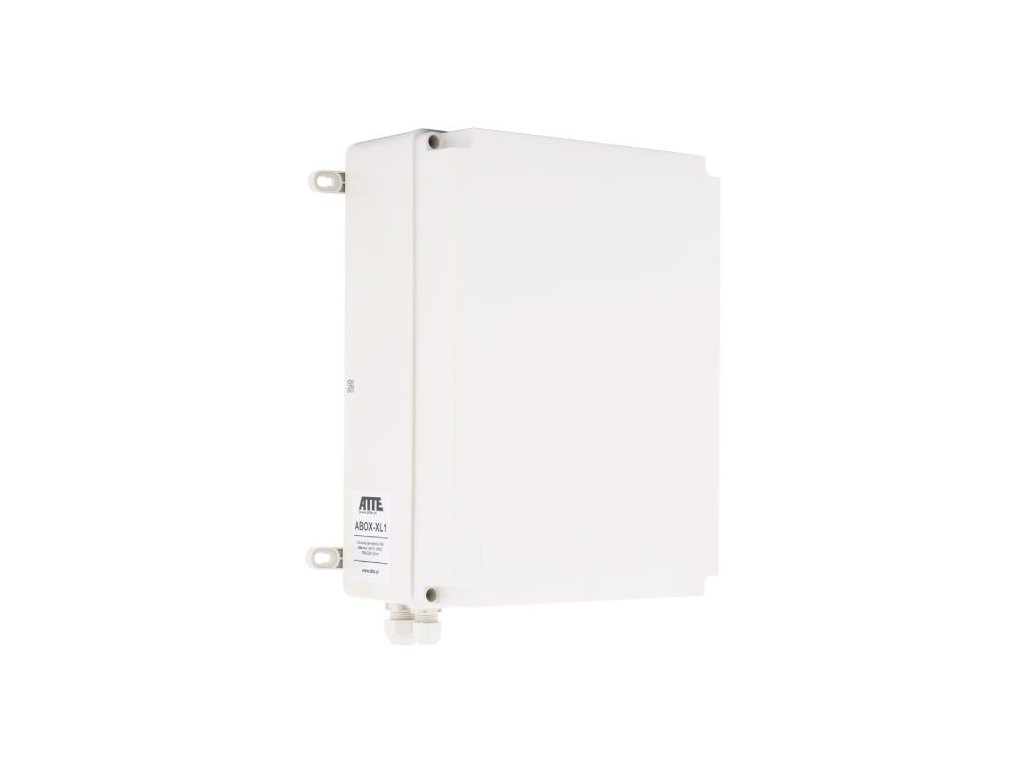

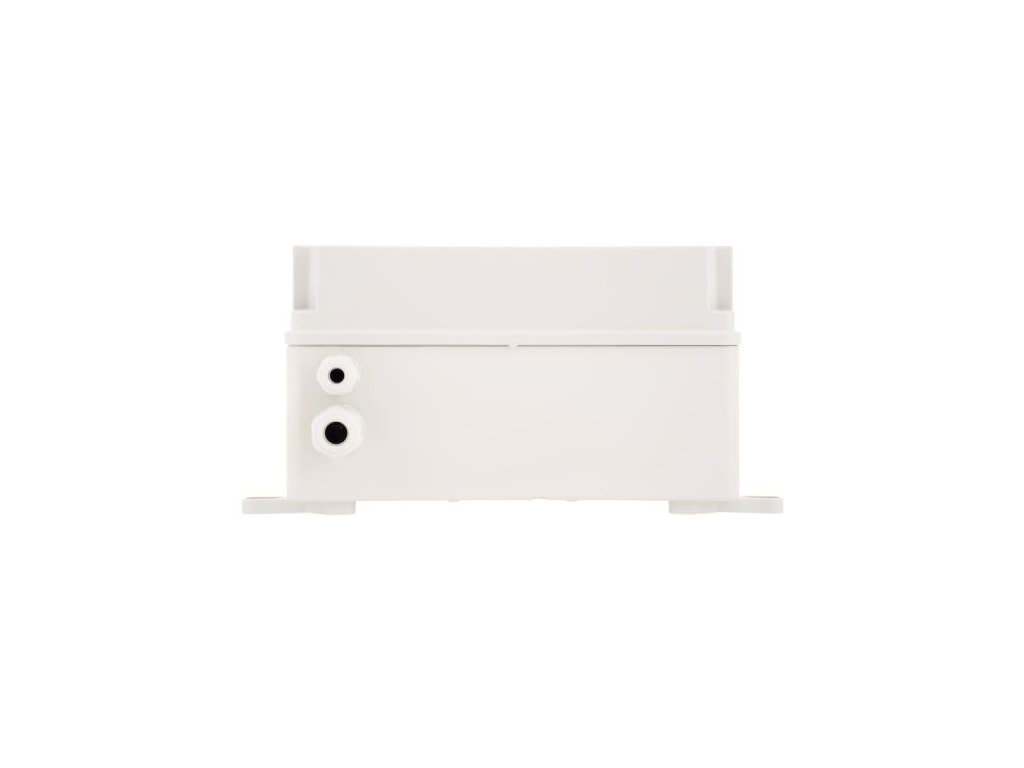

| Puzdro | Puzdro ABOX-XL1Materiál puzdra - plastŠedá farba (RAL7035) Nainštalované priechodky 1 x M16, 1 x M20 |
| Stupeň ochrany | IP56|
| Poznámky Nástenná montáž pomocou montážnych úchytov (v balení) | |
| Rozmery | W=300, H=220, D=120 mm|
| Hmotnosť | 1,50 kg|
Dodatočné parametre
| Kategória: | Spínané zdroje |
|---|---|
| EAN: | 5902143690993 |
| Hmotnost: | 1,50 kg |
