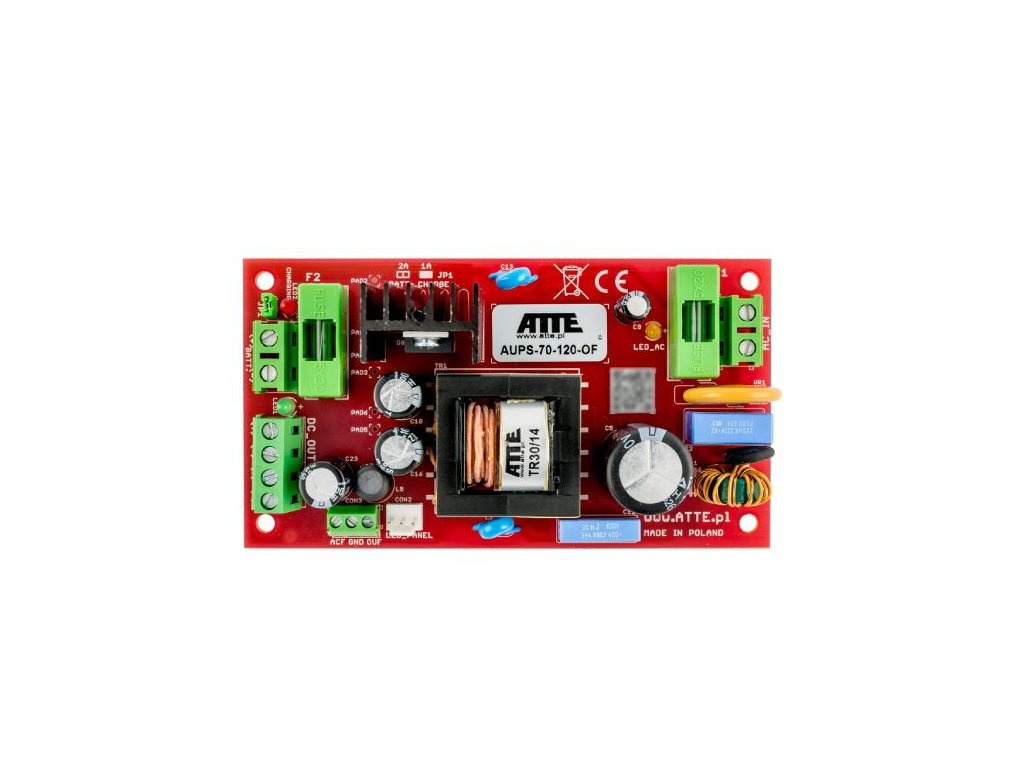

AUPS-70-120-OF - Impulzný záložný zdroj 230V AC - 12V DC, 6A, 72W - ATTE

Podrobný popis

AUPS-70-120-OF

Výkonný bufferový zdroj AUPS-70-120-OF umožňuje dodávanie stabilného napätia pre elektronické zariadenia: CCTV kamery, záznamníky video monitoringu či komponenty systémov kontroly prístupu. Moderná jednotka vo forme modulu na zabudovanie je dedikovaná na použitie na miestach, kde je žiadaná vysoká spoľahlivosť napájania, zatiaľ čo dochádza k periodickým výpadkom sieťového napätia.

Zdroj dedikovaný pre systémy monitoringu

ATTE AUPS-70-120-OF je vysoko kvalitný bufferový zdroj odporúčaný špecialistami na prácu v inštaláciách bezpečnosti a monitoringu CCTV, vyžadujúcich neprerušované napájanie z dôvodu kritického charakteru systému. Použitie zdrojov AUPS-70-120-OF ATTE pomáha predĺžiť dobu práce systému v prípade výpadku napájania. Treba podotknúť, že doba práce je výrazne dlhšia v porovnaní s napájaním pomocou UPS. Samotný bufferový zdroj je navrhnutý na prácu s neservisovanými SLA akumulátormi (gélové a AGM). Konštrukcia zariadenia umožňuje zabudovanie zdroja do ľubovoľnej skrine (odporúčané sú dedikované skrine série ABOX).

Technické parametre:

• Napájanie: 190 ÷ 260V AC 50Hz
• Akumulátor: 1x gélový alebo AGM akumulátor 12V/7÷18Ah
• Výkon zdroja:
  • 72 W - kontinuálny
  • 96 W - maximálny (počas nabíjania akumulátora)
• Účinnosť: 90%
• Výstupné napätie: 10,2÷13,8V DC
• Výstupný prúd:
  • 6 A - kontinuálny
  • 8 A- maximálny (počas nabíjania akumulátora)
• Nabíjací prúd akumulátora: 1A alebo 2A (vyberané prepájkou JP1)
• Signalizácia práce: LED diódy
  • LED1 žltá
  • LED2 zelená
  • LED3 červená
• Technické výstupy: OUF, ACF
• Rozmery: W=118, H=65, D=45 mm
• Hmotnosť: 0,15
• Montáž: Nacvakávacie dištančné kolíky, montážne otvory s roztečou 10,8 mm

Treba podotknúť, že zdroj AUPS-70-120-OF bol navrhnutý s ohľadom na jednoduchú montáž v špeciálne vyvinutých skriniach ABOX, s prichytením v rozteči 10,8 mm.

Najdôležitejšie vlastnosti bufferového zdroja ATTE

• predĺžená doba udržiavania napájania v porovnaní s tradičnými inštaláciami založenými na zdrojov UPS
• významná úspora energie a nízke straty výkonu vďaka použitiu obvodu so spracovaním energie s účinnosťou na úrovni 90%

• séria dodatočných zabezpečení: prepäťová, skratuvzdorná (SCP), tepelná (OHP) a preťažovacia (OLP)

• špeciálne obvody ochrany zabudovaného akumulátora pred nadmerným vybitím (UVP) a opačnou polaritou a príliš veľkým prúdovým zaťažením

• dedikované technické výstupy ACF a OUD na integráciu bufferového zdroja ATTE AUPS-70-120-OF s vonkajšími systémami a na kontrolu práce

Zdroj AUPS-70-120-OF vo vyhotovení OF

OF konštrukcia (ang. Open Frame) bufferového zdroja AUPS-70-120-OF firmy ATTE umožňuje zabudovanie zariadenia do ľubovoľnej skrine. Mimo už spomenuté skrine série ABOX, zdroj ATTE môže byť montovaný pomocou montážnych plechov s príslušnou roztečou.

Príklad použitia na bufferové napájanie záznamníka NVR/DVR s využitím modulu AVC-30-120-OF

Technická špecifikácia:
