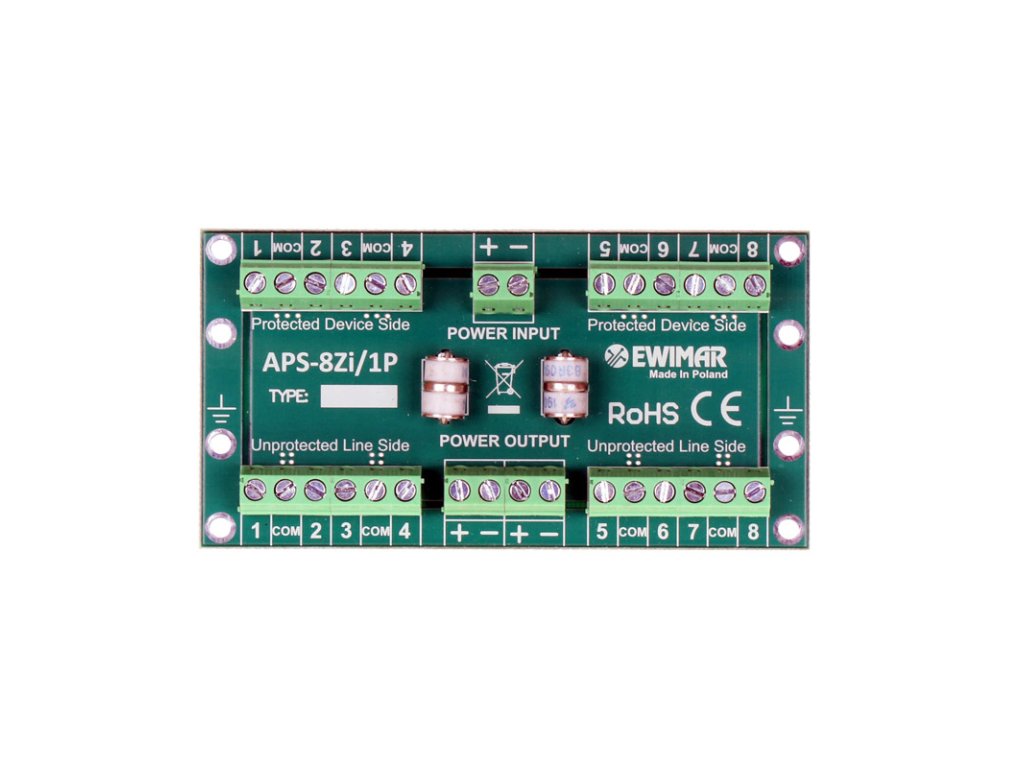

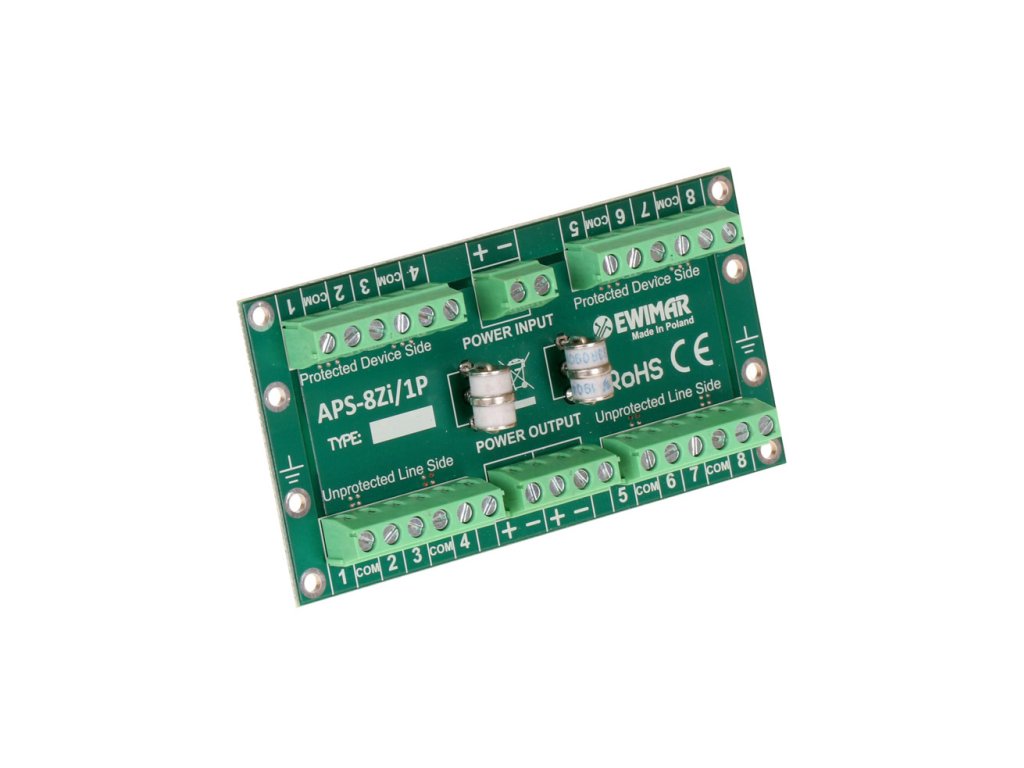

Ochrana 8 vnútorných liniek ústredne zabezpečovacieho systému a napájania, APS-8Zi/1P - EWIMAR
APS-8Zi/1P je modul, ktorého úlohou je ochrana ústrední zabezpečovacích systémov pred prepätiami a atmosférickými výbojmi. Zariadenie je vybavené 8 ochrannými trasami určenými pre signály alarmových senzorov a jednou spoločnou ochrannou trasou pre ich napájanie. Ochranník je vyrobený vo forme modulu, inštalovaného v špeciálnej skrinke spolu s ďalšími modulmi, ktoré môžu vytvoriť komplexný ochranný systém pre všetky signály ústredne zabezpečovacieho systému. Ochrana eliminuje výskyt prepätí indukovaných v alarmových kábloch počas atmosférickej búrky. APS-8Zi/1P využíva špeciálne riešenia, vďaka ktorým #odstraňuje skoky iskier, ktoré sa snažia preniknúť do zabezpečovacieho systému z iných inštalácií a odvádzajú elektrický náboj do zeme. Zariadenie je určené na použitie so senzormi inštalovanými vnútri budovy.
Každá línia alarmového vedenia je vybavená nezávislými ochrannými obvodmi s účinnosťou 2kA, využívajúc super rýchle poistky MOSFET. To zamedzuje prenikaniu napäťových impulzov nad 18V na chránenú stranu. Tento prístup vytvára účinnú ochrannú bariéru pre každý typ zabezpečovacieho systému, pričom nemá vplyv dokonca ani na 4-stavové poplachové obvody. Štandard svoriek ohrozenej a chránenej strany bol zachovaný v súlade so štandardom pripojenia na ústredne zabezpečovacích systémov, čo zabezpečuje jednoduchú inštaláciu a neskoršiu údržbu. Zariadenie nesmie byť použité pre digitálne (prípojné) linky. Na tento účel je potrebné použiť iný model ochranného zariadenia.
Všetky napájacie káble zo senzorov celého modulu sú pripojené k jednej ochrannej trase napájacej linky, ktorou je vybavený obmedzovač. APS-8Zi/1P na chránenej strane má dvojitú svorku, ktorá zjednodušuje pripojenie väčšieho množstva káblov. Pretože skrat na jednej z napájacích obvodov spôsobí aktiváciu ochrany ústredne a odpojenie od napájania väčšieho množstva senzorov, riešenie so spoločným napájaním nie je odporúčané pre inštalácie triedy S a pre vonkajšie senzory. Pre uvedené riešenia je potrebné dodatočne použiť modul APS-8P.
APS-8Zi/1P - Príklad ochrany alarmových liniek
Technická špecifikácia
| APS-8Zi/1P | |
|---|---|
| Alarmové linky | |
| Počet ochranných trás | 8 |
| Vstupný / výstupný konektor | Skrutkový |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (linka-zem) UP | 600V |
| Prúd výbojový C1 (8/20µS, linka-zem ) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 12V DC |
| Maximálne pracovné napätie (linka-linka) UC | 13V DC |
| Úroveň ochrany 1kV/?s (linka-linka) UP C3 | 18V (s ohľadom na MOSFET) |
| Prúd výbojový C1 (8/20µS, linka-linka ) Iimp | 2kA (s ohľadom na MOSFET) |
| Odpájací prvok | Poistka MOSFET |
| Séria odporu | 6? / linku |
| Menovitý prúd IN | 100mA / linku |
| Napájacia linka | |
| Menovité napätie DC (linka-linka) UN | 13.8V DC |
| Maximálne pracovné napätie (linka-linka) UC | 15V DC |
| Úroveň ochrany UP C3 | 25V |
| Prúd výbojový (8/20µS, linka-linka) Iimp C3 | 250A |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (linka-zem) UP | 600V |
| Prúd výbojový C1 (8/20µS, linka-zem ) Iimp | 10kA |
| Menovitý prúd In | 1A |
| Všeobecné | |
| Použitie | Vnútri |
| Spôsob montáže | Špeciálna skrinka |
| Prevádzková teplota | -30?C do 60?C |
| Rozmery | 102 x 53,5 x 25 mm |
Dodatočné parametre
| Kategória: | Alarmy do domácnosti |
|---|---|
| EAN: | 5904041751271 |
