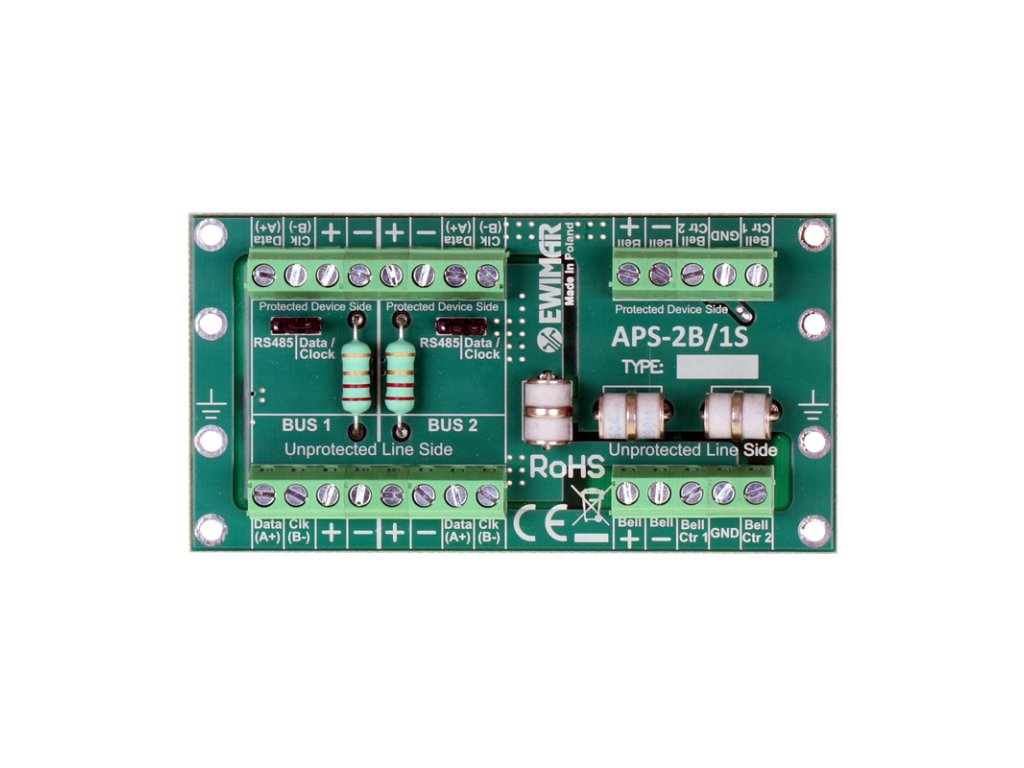

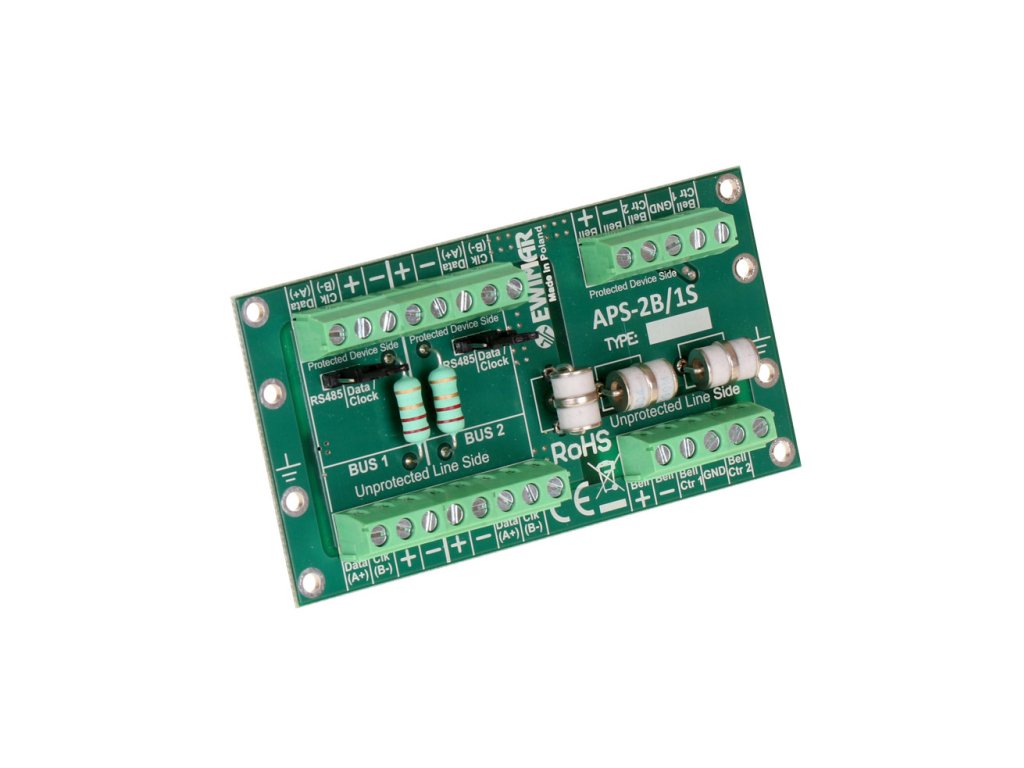

Bleskozvod pre zbernicu a sirény poplachového systému, APS-2B/1S - EWIMAR
APS-2B/1S je prepäťová ochrana, ktorej úlohou je chrániť centrálne jednotky poplachových systémov pred účinkami prepätí a bleskov, indukovaných v komunikačných a vonkajších signalizačných kábloch. Zariadenie je vybavené 2 nezávislými a konfigurovateľnými ochrannými obvodmi komunikačných zberníc umožňujúcimi použitie v systémoch, kde sa používajú oddelené zbernice pre klávesnice a moduly hlásičov. S cieľom zvýšiť účinnosť ochrany a eliminovať poškodenia v dôsledku rozdielov potenciálov, boli použité ultra rýchle poistky MOSFET. Navyše bleskozvod má zabudované prepojovacie konektory konfigurujúce ochranu proti prepätiu pre RS-485 alebo DATA/CLOCK. Pre každý vodič kábla je účinnosť ochranných obvodov 2kA. Vysoké náboje sú odvádzané do zeme prostredníctvom línie PE. Komunikačné zbernice tiež využívajú napájanie, preto sú použité dva nezávislé ochranné obvody 12VDC pre každú z nich, ktoré majú účinnosť 2kA.
Ochranný obvod pre signalizátor má účinnosť ochrany až 10kA na každý vodič kábla, vďaka montáži týchto zariadení vonku a vysokému riziku prenosu veľkých nábojov v dôsledku iskrového preskoku. Ochrana signalizátora je rozdelená na jeden vysokoprúdový obvod (2A) a dva nízkoprúdové obvody (100mA). Na priame napájanie signalizátora bez vlastného napájania alebo napájanie signalizátora s akumulátorom je určený vysokoprúdový obvod. Z dôvodu možnosti riadenia signalizátorov cez signálové vodiče alebo napájanie z centrál poplachových systémov je uzemnenie napájania tohto obvodu oddelené od ostatných obvodov bleskozvodu. Nízkoprúdové obvody sú určené na využitie so signálmi ovládania akustických/optických signalizátorov s vlastným napájaním alebo ich sabotážnych obvodov.
APS-2B/1S je vyrobený vo forme modulu, inštalovaného do špeciálneho puzdra spolu s ďalšími modulmi, ktoré môžu tvoriť komplexný systém ochrany pre všetky signály centrály poplachového systému.
APS-2B/1S - Ochrana sirény s vlastným napájaním a dvoch vetiev zbernice RS-485
APS-2B/1S - Ochrana sirény bez vlastného napájania a dvoch rôznych zberníc
Technická špecifikácia
| APS-2B/1S | |
|---|---|
| Komunikačná zbernica | |
| Počet ochranných obvodov | 2 x dáta + 2 x napájanie |
| Vstupný / výstupný konektor | Skrutkové |
| Nominálne jednosmerné napätie (línia-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (línia-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, línia-zem) Iimp | 2kA |
| Nominálne jednosmerné napätie (línia-línia) UN | 12V DC |
| Maximálne trvalé pracovné napätie (línia-línia) UC | 13V DC |
| Úroveň ochrany 1kV/?s (línia-línia) UP C3 | 30V napájanie / 18V dáta (so zohľadnením MOSFET) |
| Výbojový prúd C1 (8/20µS, línia-línia) Iimp | 250A napájanie / 2kA dáta (so zohľadnením MOSFET) |
| Odspružujúca súčiastka | Rezistor / Poistka MOSFET |
| Sériový odpor | 2,2? napájanie/ 6? dáta |
| Nominálny prúd IN | 1A napájanie / 100mA dáta |
| Linka signalizátora | |
| Počet ochranných obvodov | 1 x napájanie + 2 x riadenie |
| Nominálne jednosmerné napätie (línia-línia) UN | 13.8V DC |
| Maximálne trvalé pracovné napätie (línia-línia) UC | 15V DC |
| Úroveň ochrany UP C3 | 30V napájanie / 18V riadenie (s ohľadom na MOSFET) |
| Výbojový prúd (8/20µS, línia-línia) Iimp C3 | 250A napájanie / 2kA riadenie (s ohľadom na MOSFET) |
| Nominálne jednosmerné napätie (línia-zem) UN | 90V DC |
| Maximálne trvalé pracovné napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/?s (línia-zem) UP | 600V |
| Výbojový prúd C1 (8/20µS, línia-zem) Iimp | 10kA |
| Nominálny prúd In | 1A napájanie / 100mA riadenie |
| Všeobecné | |
| Použitie | Vo vnútri |
| Spôsob montáže | Špeciálne puzdro |
| Pracovná teplota | -30?C~60?C |
| Rozmery | 102 x 53.5 x 25 mm |
