ADC-4001M - Adaptér konvenčnej línie - POLON-ALFA

Podrobný popis

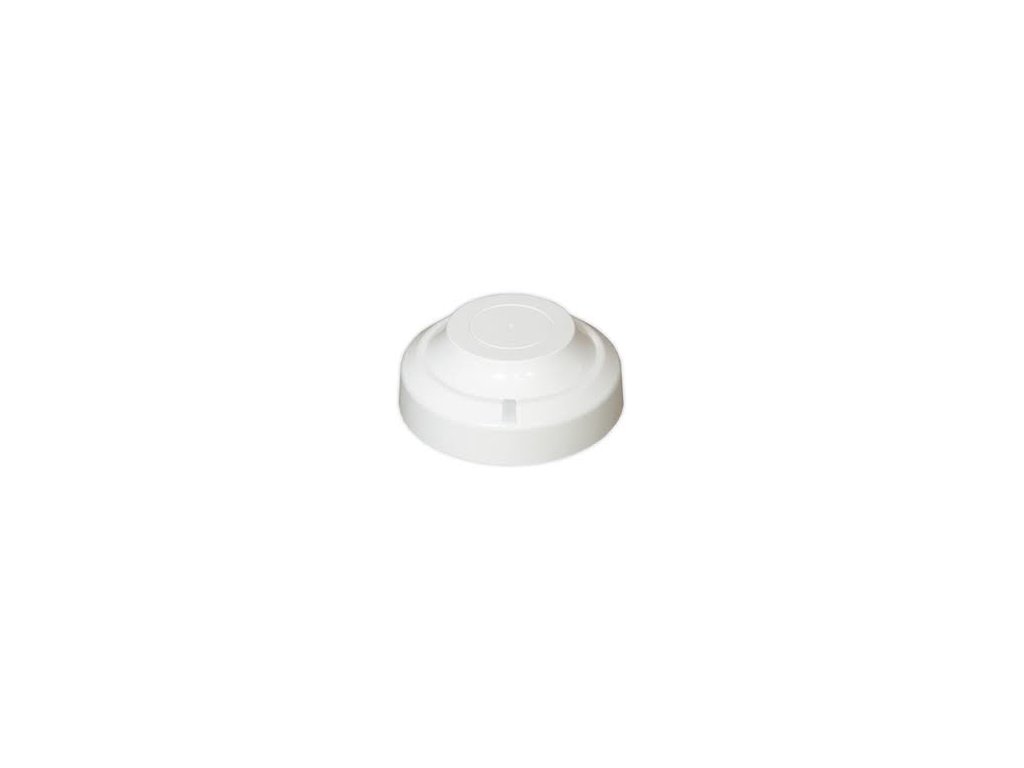

ADC-4001M Adaptér konvenčnej línie s izolátorom skratu - POLON-ALFA

Adaptér ADC-4001 od firmy POLON-ALFA je adresovateľný prvok pracujúci v linkách/smyčkách dozorných centrálnych signalizácií požiaru systému POLON 4000. Je určený na prenos informácií o stave dozorné línie pripojenej k adaptéru, tzv. bočnej línie (konvenčnej) a o stave nainštalovaných na nej neadresovateľných dvojstavových detektoroch radu 30 alebo 40 POLON.

Adaptér ADC-4001M umožňuje tiež:
- vytváranie dozorné línie iskrobezpečnej, prostredníctvom inštalácie na bočnej línii detektorov alebo manuálnych hlásičov v iskrobezpečnom prevedení, predchádzané ochrannou bariérou;
- pripojenie do systému líniového detektora dymu DOP-40;
- pripájanie do požiarnej alarmovej inštalácie ďalších, netypických zariadení (napr. detektorov plynu, káblových detektorov), ako aj vytváranie hierarchických systémov pre malé satelitné centrálne.

Adaptér ADC-4001M od firmy POLON-ALFA prenáša do spolupracujúcej centrálne informácie o požiari detekovanom prvkami na jeho bočnej línii a potvrdzuje tento fakt červenými bliknutiami dvojfarebnej svetelnej diódy. Poškodenie bočnej línii (prerušenie, skrat, vybratie detektora zo zásuvky) je prenášané do centrálne a signalizované adaptérom žltými bliknutiami svetelnej diódy. Bočná línia je zakončená koncovým rezistorom. Adaptér je vybavený vnútorným izolátorom skratu. Aktivácia izolátora skratu v adaptéru je signalizovaná žltými bliknutiami jeho svetelnej diódy. Adaptér ADC-4001M má šesť prevádzkových režimov umožňujúcich optimalizáciu odberu prúdu z adresovateľnej línie. Prevádzkové režimy sú deklarované v centrálnej pri jej programovaní.

Adaptér ADC-4001M od firmy POLON-ALFA sa skladá z dvoch prvkov vyrobených z plastu: základne, ku ktorej je pripevnená doska plošných spojov s elektronickým obvodom a krytu. V kryte je umiestnená dvojfarebná svetelná dióda, signalizujúca stavy adaptéru. Adaptér ADC-4001M je inštalovaný v zásuvke G-40. Vybratie adaptéru zo zásuvky je možné po uvoľnení, pomocou špeciálneho kľúča, mechanizmu západky.

Špecifikácia:
Prevádzkové napätie: 16,5 - 24V
Dovolený prúdové zaťaženie bočnej línie (na výber): 0,15 mA alebo 0,3 mA alebo 1 mA alebo 2 mA
Spotreba prúdu (v závislosti od vybraného režimu): 0,5 mA až 16 mA
Odpor bočnej línie: max 2 x 25 Ohm
Prevádzková teplota: od -25°C do +55°C
Rozmery: ? 106 x 52 mm
Hmotnosť: 0,13 kg

Tovar dovážaný na objednávku.
