3-fázový digitálny indikátor energie O-EM-9

Podrobný popis

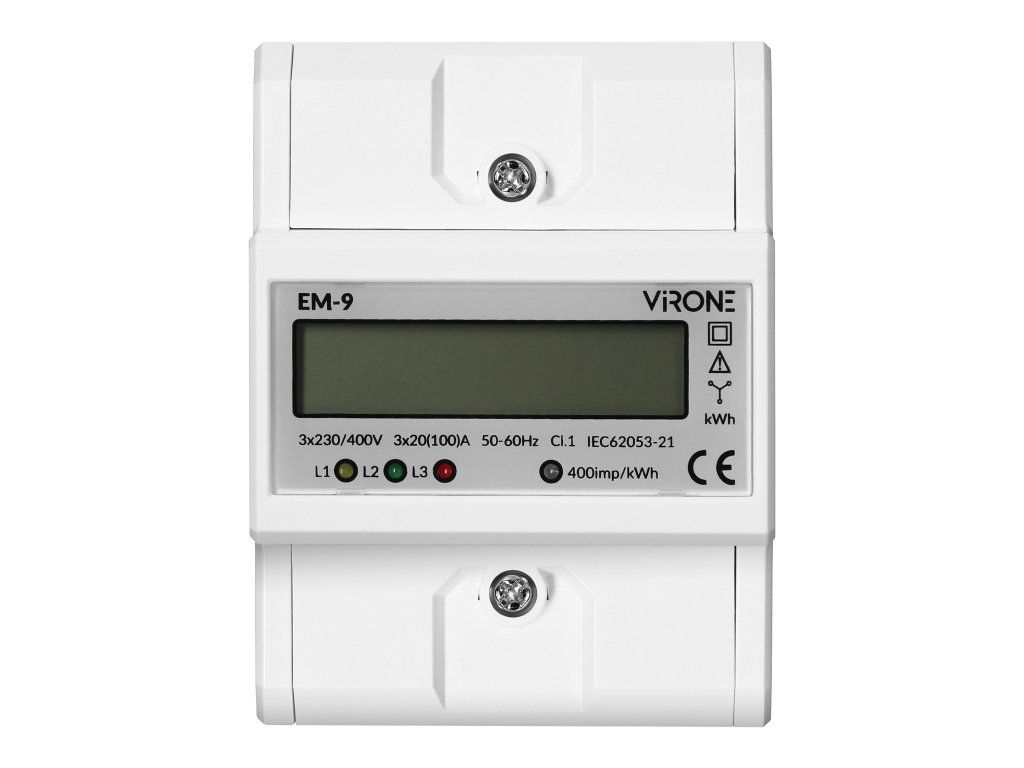

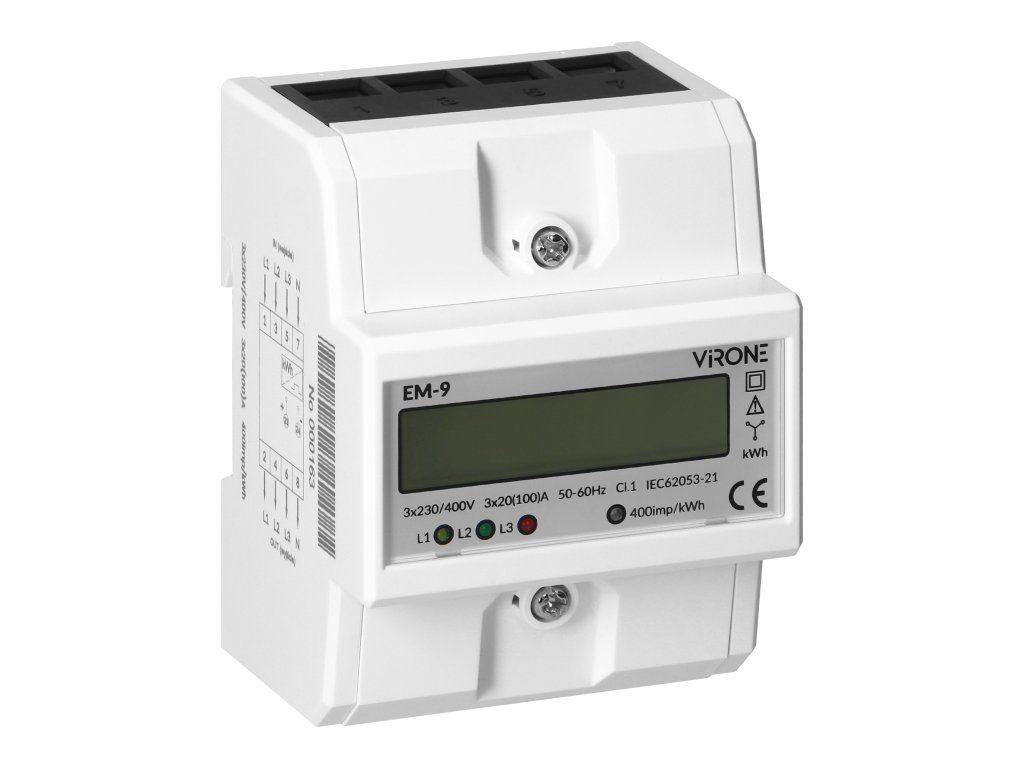

3-fázový digitálny indikátor energie O-EM-9

3-fázový digitálny indikátor energie O-EM-9 je presné meracie zariadenie určené na monitorovanie a zaznamenávanie spotreby elektrickej energie v trojfázových inštaláciách. Vďaka priamemu meraniu a prehľadnému digitálnemu zobrazeniu je vhodný na trvalý prehľad o spotrebe v domácich aj komerčných rozvodoch.

• Určený pre trojfázové siete 3x230/400 V~
• Menovitý a maximálny prúd až 100 A
• Pre priame meranie bez potreby externých meracích transformátorov
• Digitálne zobrazenie spotreby na LCD displeji
• Vhodný na priebežné sledovanie aktívnej spotreby energie

Hlavné výhody

O-EM-9 pomáha mať spotrebu pod kontrolou a uľahčuje vyhodnocovanie odberu elektriny v jednotlivých objektoch alebo okruhoch. Nízka vlastná spotreba prístroja podporuje efektívnu prevádzku a impulzný výstup S0 umožňuje jednoduché napojenie na nadväzujúce monitorovacie systémy.

• Nízka vlastná spotreba: 6 W / 30 VA
• Impulzný výstup typu S0 pre prenos údajov o spotrebe
• 400 impulzov/kWh pre presné vyhodnocovanie
• Presnosť triedy B
• Svetelná indikácia spotreby vo fáze

Použitie v praxi

Tento indikátor je vhodný všade tam, kde je potrebné presne merať odber elektrickej energie a mať údaje rýchlo dostupné. Využijete ho pri podružnom meraní, v rozvádzačoch, v technických miestnostiach aj v objektoch s viacerými odbernými miestami. Montáž na DIN lištu šetrí priestor a zjednodušuje osadenie do štandardného rozvádzača.

• Podružné meranie spotreby v rozvádzačoch
• Pre sledovanie odberu v objektoch s trojfázovým napájaním
• Vhodný na montáž do štandardných rozvádzačov na DIN lištu TH-35 mm
• Kompaktné rozmery pre inštaláciu aj v obmedzenom priestore
• Pre jednofarebné vyhodnocovanie aktívnej spotreby

Prehľadné ovládanie a zobrazenie

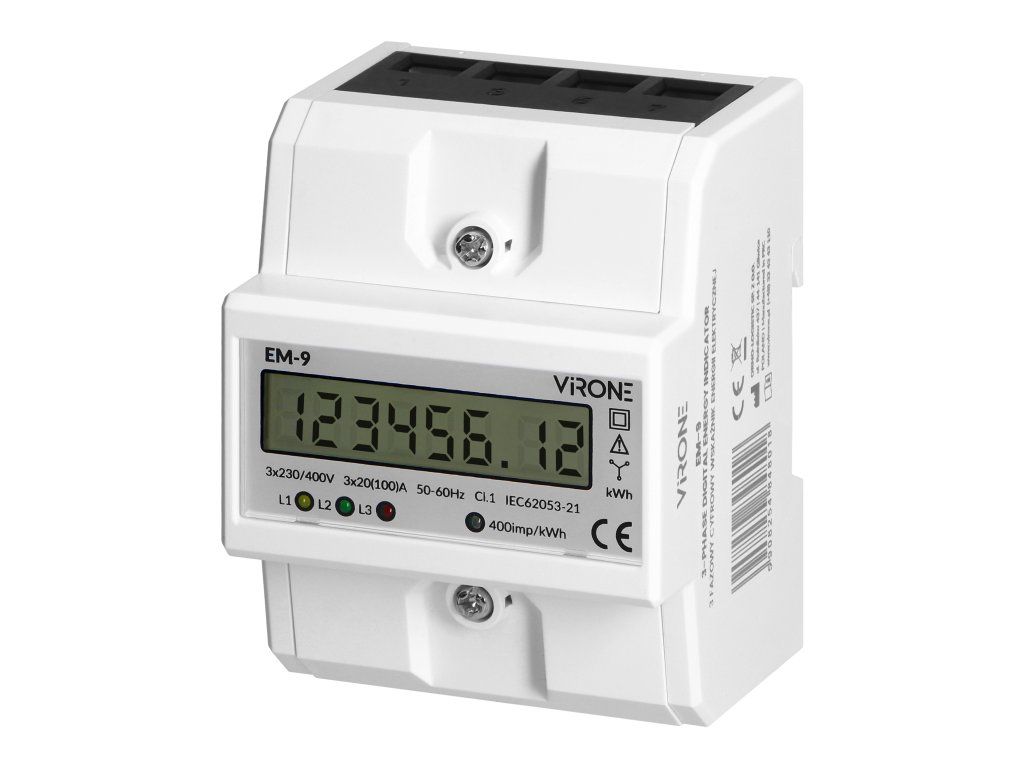

Zariadenie zobrazuje nameranú spotrebu na digitálnom LCD displeji v režime 6+2, takže údaje sú dobre čitateľné aj pri bežnej kontrole rozvádzača. Blikajúca signalizácia spotreby vo fáze umožňuje rýchlo overiť činnosť merania aj bez ďalšieho zariadenia.

• LCD displej v režime 6+2
• Blikajúca indikácia spotreby vo fáze
• Jednoduchá vizuálna kontrola činnosti
• Prehľadné zobrazenie nameraných údajov

Technické parametre

• Typ elektromera: elektronický
• Napájanie: 3x230/400 V~
• Prúd: 3x20(100) A
• Menovitý prúd (In): 100 A
• Maximálny prúd (Imax): 100 A
• Menovité napätie (Un) N-L: 3x230/400 AC
• Menovité napätie (Un) L-L: 3x230/400 AC
• Frekvencia: 50–60 Hz
• Spotreba energie: 6 W / 30 VA
• Trieda presnosti: B
• Typ siete: trojfázová
• Model: priame meranie
• Typ energie: činná energia
• Vhodné pre: odber
• Typ tarify: jednotarifný
• Impulzný výstup: elektrický
• Typ impulzu: S0
• Impulzná konštanta: 400 imp/kWh
• Typ zobrazenia: digitálny
• Spôsob montáže: adaptér DIN lišty
• Počet modulov: 3
• Šírka: 76 mm
• Hĺbka: 65 mm
• Výška: 100 mm
• Celkový počet miest počítadla: 6+2
• Stupeň krytia: IP51
• Prevádzková vlhkosť: ?75 %
• Skladovacia vlhkosť: ?75 %
• Prevádzková teplota: -25 až +55 °C
• Skladovacia teplota: -25 až +70 °C
• Medzinárodná norma: IEC 62052-11, IEC 62053-21
• Režim zobrazenia: LCD 6+2

Dôležité informácie pre montáž

Pred inštaláciou je dôležité overiť vhodnosť zariadenia pre konkrétnu elektroinštaláciu a dodržať podmienky montáže do rozvádzača. Indikátor je určený na montáž na DIN lištu TH-35 mm a vďaka šírke 3 moduly sa ľahko zaradí medzi bežné prístroje v rozvádzači.

• Montáž na DIN lištu TH-35 mm
• Kompaktná šírka 3 moduly
• Vhodný do rozvádzačov s priestorovým obmedzením
• Odporúčaná odborná montáž v súlade s predpismi
