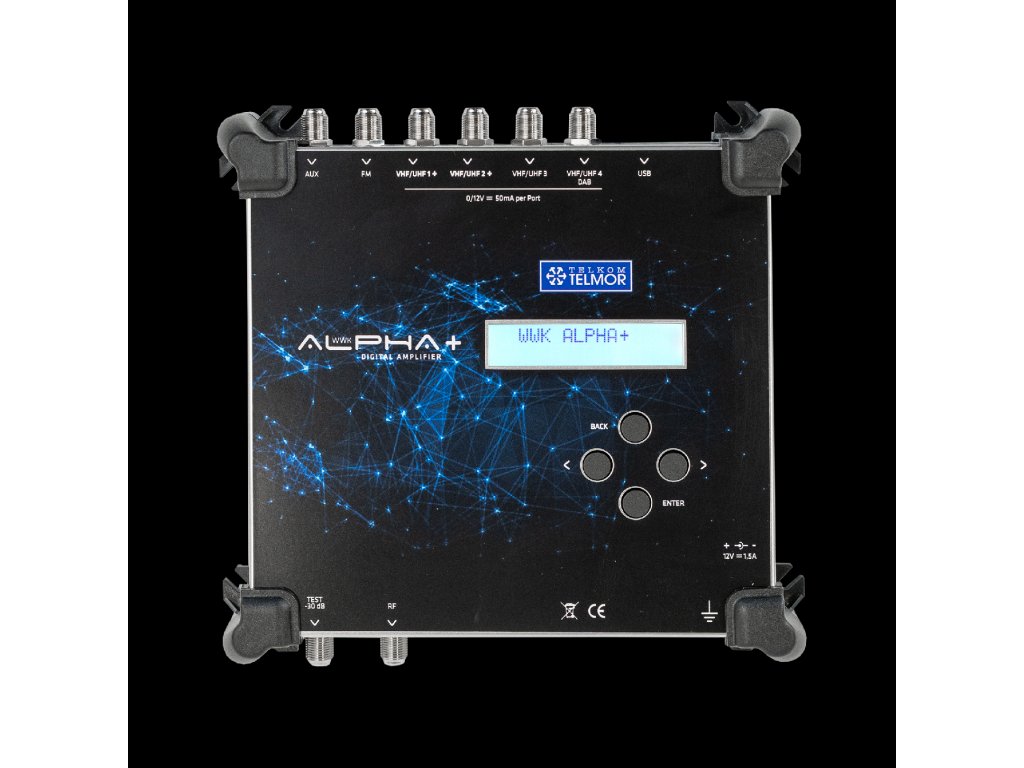

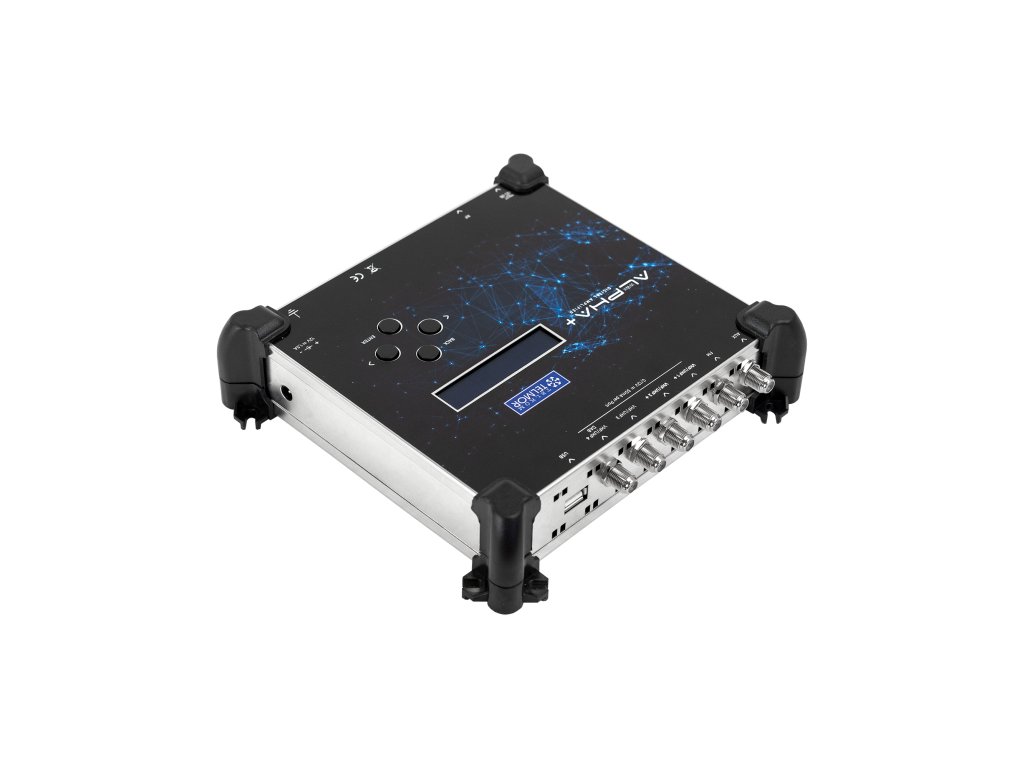

Zosilňovač WWK Alpha + Telkom Telmor

----------
Funkcie
----------
Spracovanie digitálneho signálu
Sada vstupov: FM, VHF/UHF 1-4,
32 kanálových filtrov
Vysoká selektivita filtrov - >35dB
Max. výstupná úroveň - 118dBµV
Filtrovanie v pásme UHF a VHF
Nová generácia filtrov LTE/5G
Automatické a manuálne nastavenie predzosilňovačov
Možnosť napájania aktívnych antén (12V DC)
Automatické riadenie zosilnenia (AGC)
Minimálna vstupná úroveň od 40dBµV
Automatické vyrovnávanie výstupného výkonu
Nastaviteľná korekcia straty výkonu na kábli
Nízka spotreba energie <20W
Veľký VFD displej - 2x16 znakov
Tlačidlové ovládanie na paneli zosilňovača
Individuálne nastavenie výstupnej úrovne
Meranie výkonu vstupných signálov
Zabudované, Európsky plán kanálov
Funkcia automatického skenovania vstupných pásiem
Zabudovaná ochrana proti prepätiu a skratu
Režim DAB (priepustné pásmo VHF) s reguláciou úrovne
Port AUX na pripojenie modulátora alebo hlavnej stanice
Testovací bod -30 dB umožní pripojenie akéhokoľvek merača signálu a je tiež ideálnym zdrojom signálu pre optické inštalácie.

----------
Technické údaje
----------
Prevádzkové pásmo: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Rozsah pracovných frekvencií: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Zisk: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Ovládanie zosilnenia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcia: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektivita: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separácia medzi vstupmi: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Útlm vstupného nesúladu: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Šumový faktor: <7 dB (FM)
Maximálna výstupná úroveň (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Napájanie anténnych predzosilňovačov: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Prevádzková teplota: 0~+50 stupňov Celzia
Rozmery výrobku: 200 x 190 x 48 mm
Čistá hmotnosť: 0,3 kg


WWK ALPHA+ je selektívny (kanálový) zosilňovač novej generácie. Vyvinuté spoločnosťou TELKOM-TELMOR na základe najnovšej technológie, ktorá poskytuje:
- vysoká selektivita s 32 filtrami
- vysoký zisk s AGC
- ochrana pred nežiaducimi signálmi (LTE, 5G)
- vynikajúca kvalita výstupného signálu bez nežiaducich signálov.
Zariadenie bude ideálnym prvým prvkom distribučnej siete pre pozemné televízne signály a ďalšie signály, ktoré plánujeme do tejto siete zaviesť (napr. prostredníctvom portov AUX, DAB*, FM).

Poskytuje optimálnu výstupnú úroveň nastaviteľnú v rozsahu 98...118 dBµV (s možnou korekciou sklonu).
Každý signál DVB-T/T2 možno nezávisle nastaviť z hľadiska vstupnej a výstupnej frekvencie, ako aj výstupnej úrovne. Okrem toho môžeme odčítať úroveň vstupného výkonu pri vybraných frekvenciách (dynamické meranie). Inštalácia a nastavenie parametrov sa vykonáva pomocou miestnej klávesnice a veľkého displeja VFD (2x16 znakov).

K dispozícii sú aj možnosti filtrovania kanálov LTE z pásiem 700 a 800 MHz a možnosť napájania anténnych predzosilňovačov pripojených k portom (VHF/UHF 1..4).

Útlm testovacieho bodu 30 dB umožní jeho použitie na meranie na jednoduchých meračoch alebo na pripojenie signálov k optickým distribučným systémom bez ďalšieho príslušenstva v podobe tlmičov.

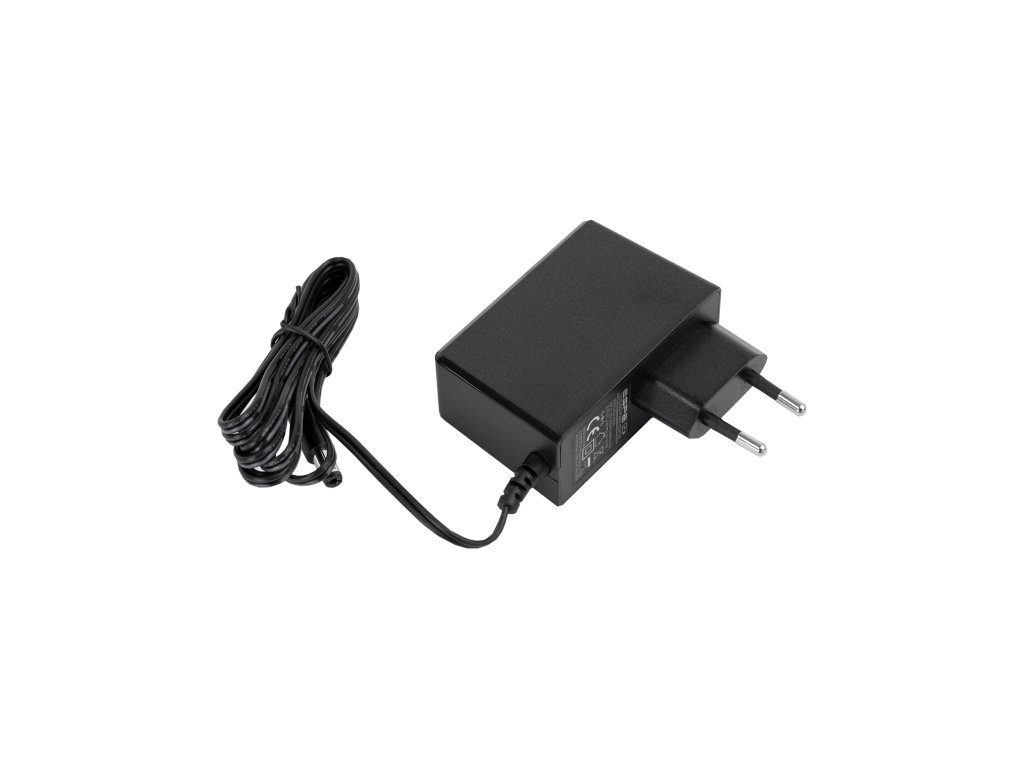

Štíhly kryt a externý napájací zdroj umožnia, aby sa jednotka zmestila do akejkoľvek inštalačnej skrine.
