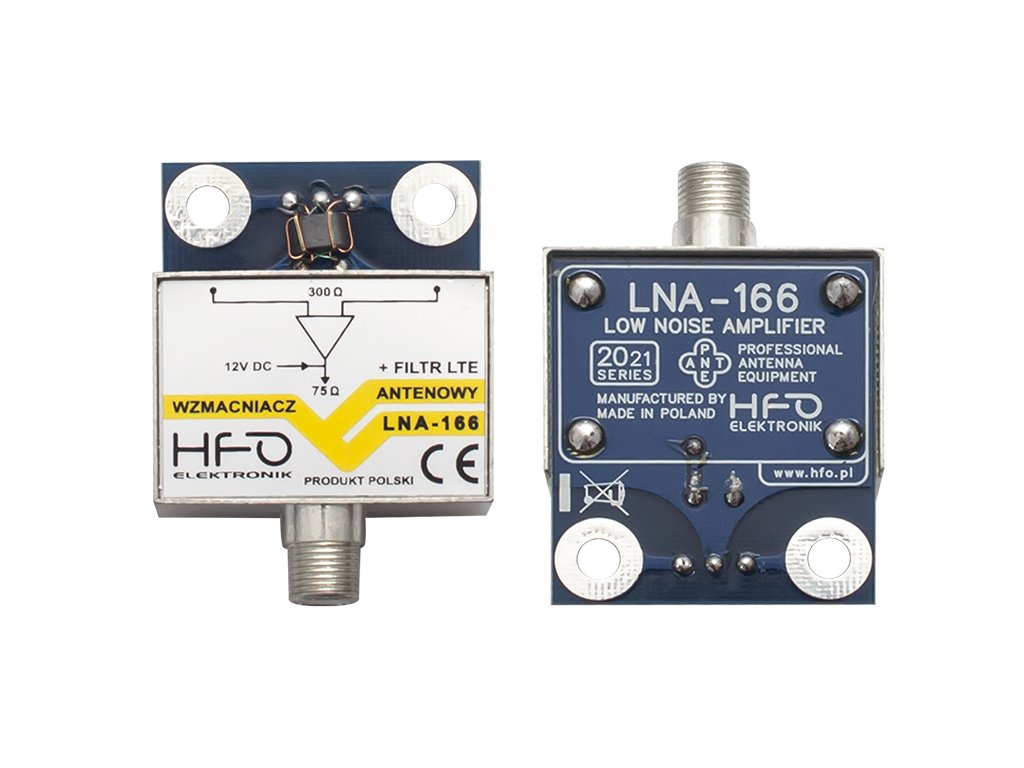

Anténny zosilňovač LNA-166 s LTE filtrom HFO ORIGINAL

Podrobný popis

Použitie

Anténny predzosilňovač LNA-166 sa používa na zosilnenie slabých televíznych signálov (DVB-T) prijímaných v nasledujúcich pásmach: III (k6-k12); IV (k21-k37); V (k38-k59). Predzosilňovač LNA-166 je určený na montáž priamo do anténnych svoriek v anténnej skrinke. Toto riešenie zabezpečuje zosilnenie slabých signálov už na výstupe antény, čo je dôležité najmä pri nízkej kvalite signálu (napr. nízky odstup signálu od šumu). Kryt zo zliatiny ľahkých kovov zaručuje vysokú odolnosť voči rušeniu a poveternostným podmienkam. Okrem toho je zosilňovač vybavený špeciálnym zabudovaným filtrom LTE, ktorý znižuje rušenie. Zariadenie pracuje vo frekvenčnom rozsahu od 174 MHz do 782 MHz, v tomto rozsahu vysiela min.

Digitálna terestriálna televízia (DVB-T - MUX1, MUX2, MUX3, MUX8 a miestne multiplexy)

DAB digitálne rádio

PRACOVNÉ PODMIENKY A BEZPEČNOSŤ

NAPÁJANIE:
Na správnu prevádzku si zosilňovač vyžaduje napájanie 12 V, ktoré sa privádza cez koaxiálny kábel.Toto napájanie môže byť napájané z rozbočovača série ARS, WPA alebo z napájacieho zdroja so separátorom (polarizátorom).

Napájacie napätie: 12V DC ±5%

Spotreba jednosmerného prúdu: 50mA ±5%

Vstup a výstup zosilňovača:

Vstup: symetrický s impedanciou 300Ω, prispôsobený výstupným svorkám antény

Výstup: F-zásuvka s impedanciou 75Ω, slúži zároveň na napájanie zosilňovača jednosmerným prúdom cez koaxiálny kábel

Pracovný rozsah zosilňovača:

174MHz – 782MHz (kanály 6-12, 21-59)

Pracovné podmienky prostredia:

Teplotný rozsah: -30oC … +55oC

Relatívna vlhkosť: 20% - 80%

PECNICKÉ PARAMETRE LNA-166

INSIDE DEVICE RESISTANCE

Pre signály mimo šírky pásma zosilňovača lepšie ako 60 dB

Vlastnosti zosilňovača LNA-166:

Vstavaný filter pre pásmo LTE 800 MHz

Telo z ľahkej kovovej zliatiny, ktoréóra poskytuje vysokú odolnosť voči rušeniuópoškodeniu a poveternostným vplyvom

Vysokokvalitná F-zásuvka - poskytuje dobré pripojenie a pohodlnú a jednoduchú inštaláciu

Zosilňovače série LNA sú vhodné pre sieťové antény, možno ich nainštalovať namiesto tradičného doskového zosilňovača

Zosilnené pásmo zodpovedajúce televíznemu signálu vysielanému v Poľsku

Vysoká odolnosť voči rušivým signálom : FM rádio, CB, GSM telefónia, Wi-Fi, Bluetooth, LTE

Nízka hladina šumu

Zaručujeme opakovateľnosť parametrovós našich zosilňovačov, každý zosilňovač sa testuje individuálne na špecializovaných meracích prístrojoch.
